储能液冷系统泄漏预防完全指南：液位传感器早期预警与三级报警设计
液冷泄漏是储能电站电池热失控的主要诱因之一。早一小时发现漏液，可能避免数百万元损失。本文详解如何通过液位传感器实现微小泄漏早期预警：三级报警阈值设计、液位下降速率算法、泄漏点定位步骤，以及传感器选型关键参数。
液冷泄漏是储能电站电池热失控的主要诱因之一。早一小时发现漏液，可能避免数百万元损失。本文详解如何通过液位传感器实现微小泄漏早期预警：三级报警阈值设计、液位下降速率算法、泄漏点定位步骤，以及传感器选型关键参数。
风险认知
液冷泄漏不只是"损耗一些冷却液"那么简单，它是一系列连锁事故的触发点：
报警系统设计
仅有"低液位"一个报警点是不够的。三级报警体系可以实现：微小泄漏早发现、中等泄漏降功率保护、严重泄漏自动停机：
触发条件：①液位较满液位下降3%-5%（如膨胀壶总高度200mm，液位下降6-10mm）；②或液位下降速率连续60分钟 >0.3mm/h（过滤温度膨胀引起的正常波动）。
系统动作：EMS平台记录事件日志，手机APP推送提醒（非电话告警），缩短巡检周期（从每周1次→每天1次），密切观察液位趋势。
触发条件：①液位较满液位下降8%-12%；②或液位下降速率连续30分钟 >0.8mm/h；③或一级预警触发后48小时内液位持续下降未回复。
系统动作：电话告警（运维人员接警），充放电功率限制至额定功率50%（降低产热），启动备用冷却回路（如有），要求运维4小时内现场处置。
触发条件：①液位低于安全运行最低值（通常低于额定液位20%-25%）；②或液位下降速率 >3mm/h（判断为管路破裂级泄漏）；③或任一电池簇温度超过55℃同时伴随液位下降。
系统动作：BMS触发保护性停机，关断充放电回路，冷却泵切换至低功率维持模式（避免"无液空转"损坏泵），声光报警器激活，向业主/维保单位发送紧急工单。
上述百分比阈值基于膨胀壶总容积计算，不同项目的膨胀壶容积差异较大（5L-30L），需要将百分比换算为实际液位高度（mm），再录入传感器报警设定值。例如：膨胀壶高度200mm，满液位170mm，3%下降阈值 = 170mm × 3% ≈ 5mm，即一级预警点设为165mm。
算法实现
单靠液位绝对值报警只能发现已经较严重的泄漏。液位变化速率（dL/dt）算法能在泄漏很小时就发现异常趋势：
传感器每10分钟（或更短）向EMS上传一次液位读数，存储为时间序列数据。建议精度至少0.1mm，避免因精度不足导致计算速率误差过大。原始数据格式：时间戳 | 液位值(mm)
乙二醇水溶液（40%）膨胀系数约0.00065/℃，5L总量×0.00065×1℃温差 = 3.25mL体积变化。若膨胀壶截面积为50cm²，3.25mL = 0.065mm液位变化。因此，日常温度变化（充放电时温度升降10-20℃）可导致液位波动0.5-1.5mm，需在速率计算前通过温度传感器数据补偿，避免误报。
使用1小时滑动窗口（6个数据点）计算平均液位下降速率：速率 = (L_now - L_1h_ago) / 60min。单点噪声（如传感器读数抖动）不会影响小时平均值，能稳定识别持续性泄漏。若需更灵敏，可使用30分钟窗口，但误报率会略有上升。
避免单次计算超阈值就立即报警（会因传感器噪声产生大量误报）。推荐规则：连续N个计算周期（如3次×30min=90min）速率超阈值 → 触发报警。这样可以容忍偶发噪声，同时对真实持续泄漏快速响应。
已知膨胀壶横截面积S（cm²），速率v（mm/h），则泄漏体积流量 = S × v（mL/h）。例：膨胀壶截面积50cm²，速率0.5mm/h → 泄漏量 ≈ 25mL/h ≈ 0.42mL/min。这个数据可以帮助运维判断泄漏程度，决定是否需要立即停机或可以继续观察。
传感器选型
并非所有液位传感器都能胜任微小泄漏预警，以下4项参数决定成败：
微小泄漏（0.1mL/min）在膨胀壶内产生的液位变化可能只有0.5-2mm/h。传感器分辨率需≤0.1mm，重复精度≤±0.5mm，才能可靠检测。
推荐类型：磁致伸缩液位传感器（分辨率1μm，精度±0.1mm）或高精度投入式压力传感器（分辨率0.1mm水柱）。不推荐使用浮球式液位开关（只有开关量）或超声波液位计（精度±5mm，无法检测微小泄漏）。
储能集装箱环境温度：-35℃（冬季户外）～+55℃（夏季集装箱内）。传感器需满足：
①工作温度范围：-40℃ ～ +85℃；
②低温启动性能：-40℃冷启动后3分钟内输出稳定（避免系统上电后液位读数长时间异常）；
③温度漂移系数：<0.05%FS/℃（20℃温差导致误差<1mm）。
储能电站运营周期10-15年，传感器需要长期稳定。关键指标：
①年漂移量：<0.05%FS（对应200mm量程传感器，年漂移<0.1mm）；
②平均无故障时间MTBF：>100,000小时（约11年）；
③免维护设计：接液部分无活动机械部件（磁致伸缩浮球式满足），减少定期更换部件需求。
储能BMS/EMS系统对传感器通信接口要求：
①优先：RS485 Modbus RTU（绝大多数国内EMS厂商支持，一根总线可接多个传感器）；
②备选：4-20mA（信号可靠，但无法通过同一信号线传输多路数据）；
③避免：非标私有协议（增加EMS集成开发工作量，更换传感器时需重新开发）。
建议要求供应商提供完整Modbus寄存器地址表文档。

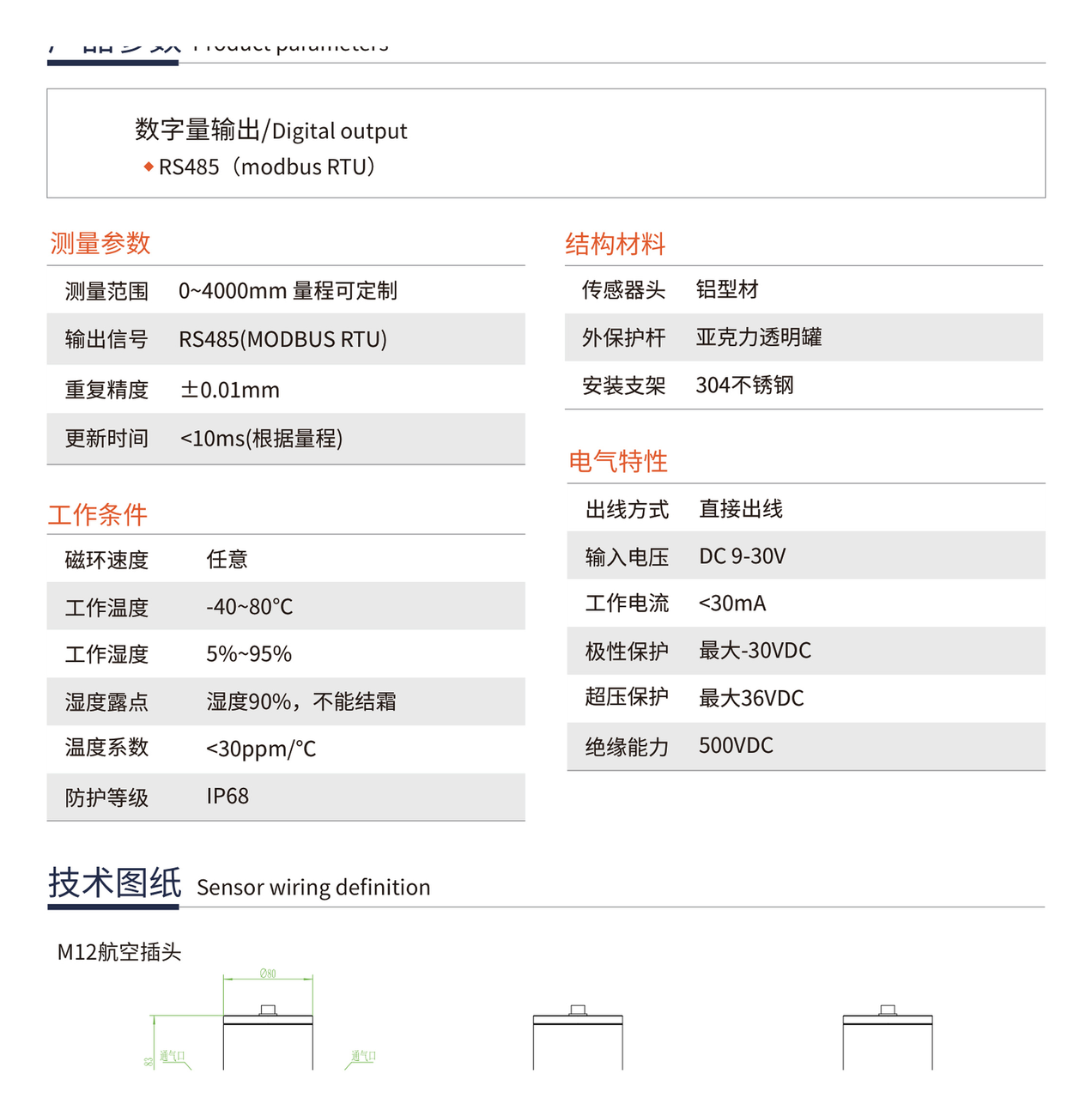

| 技术指标 | 推荐值（泄漏预警应用） | 西格门 SEGU-LLT 型号 |
|---|---|---|
| 量程 | 0–200mm（膨胀壶专用） | 50–500mm 可定制 |
| 重复精度 | ±0.5mm | ±0.1mm |
| 分辨率 | ≤0.1mm | 0.01mm（14bit） |
| 工作温度 | -40℃ ～ +85℃ | -40℃ ～ +105℃ |
| 通信接口 | RS485 Modbus RTU | RS485 / 4-20mA 双选 |
| 防护等级 | IP67 | IP67（标准）/ IP68（选配） |
| 年漂移 | <0.05%FS | <0.02%FS |
| 接液材质 | 316L + FKM | 316L + FKM（标准） |
运维操作
报警触发但找不到泄漏点是运维常见困境。以下步骤从确认→定位→处置，系统化解决：
①手动量液位：用量尺直接量膨胀壶实际液位，与传感器读数比对（误差>3mm则传感器可能故障）；②排除温度膨胀影响：查看报警时间段的系统温度记录，确认液位下降与温度无关；③检查传感器安装：确认浮球未被卡住（冷却液粘稠时可能发生）。
液冷系统通常有2-4个独立回路（每个回路对应若干电池簇）。逐一关断各回路截止阀，每次关断后等待15-30分钟，观察液位下降是否停止。若关断某回路后液位稳定 → 该回路存在泄漏。注意：关断回路期间对应电池簇停止充放电（防止过热），操作前在EMS系统中隔离对应电池簇。
①目视检查：检查快插接头（最常见，接头颈部有油迹/白色盐析物）、软管弯折点、冷板接口法兰（有渍迹）；②荧光剂法：向系统注入荧光剂（与冷却液相容的水性荧光剂），用紫外灯扫描管路，荧光发光处即泄漏点，可发现肉眼不可见的渗漏；③压力测试：对隔离回路充气/充液至0.3MPa，观察压力保持情况，压力下降>0.02MPa/5min则确认存在泄漏。
①快插接头渗漏：检查接头锁扣是否完全咬合（常见安装未锁到位），更换O型圈密封圈（FKM材质，耐乙二醇）；②软管龟裂：临时用管道修补带缠绕止漏，尽快更换软管段（推荐EPDM或FKM内衬管，耐乙二醇、耐低温）；③冷板焊缝泄漏：属于严重故障，需停机更换冷板，紧急情况下可先关断该回路电池簇隔离运行。
①补充同品牌同浓度冷却液（不可混用不同品牌，有机酸型OAT和无机酸型IAT不可混用，否则析出沉淀堵塞冷板微流道）；②记录补液量（精确到100mL），便于后续追踪液位趋势；③系统恢复运行后24小时内持续监控液位，确认泄漏彻底修复；④建立泄漏事件台账（时间、位置、原因、处置措施），积累数据优化预防性维护计划。
