接近开关检测铝件/铜件时感应距离为什么变短？如何修正？

电感式接近开关对非铁磁性金属灵敏度下降。材质修正系数：铁=1.0（基准），不锈钢≈0.7，铝≈0.4，铜≈0.4。例如M18 Sn=8mm，检测铝件时实际感应约3.2mm（8×0.4），安装间距建议≤2.2mm。需维持额定距离检测铝铜件，请选全金属等感距型（修正系数=1.0）。

深圳工厂直供 · 全型号NPN/PNP · OEM/ODM定制

接近开关OEM定制厂家
NPN / PNP · 电感式 / 防爆 / 不锈钢

Name: 接近开关 / 接近传感器
Brand: 西格门传感器 SEGMEN Sensor

电感式、电容式、磁性开关三大技术，M8/M12/M18/M30全系列，
NPN/PNP两线/三线，IP67/IP68，防爆Ex d，不锈钢IP69K，支持OEM/ODM定制。

电感式 / 电容式 NPN / PNP M8~M30全系 IP67 / IP68 防爆Ex d OEM定制

获取选型报价查看产品系列

产品类型

三大技术路线，五类接近传感器

根据检测目标（金属/非金属）和安装环境选择合适技术路线。

🔵

电感式接近开关

检测金属目标
M8~M30全系
NPN/PNP · IP67

🟡

电容式接近开关

金属/塑料/液体/粉末
灵敏度可调
适合非金属检测

🔴

磁性开关（Reed）

配合永磁铁
气缸活塞位置
低成本，寿命长

🟠

防爆接近开关

Ex d/Ex ia
化工石化专用
Zone 0/1/2适用

⚪

不锈钢接近开关

316L外壳
食品/医药/清洗
IP69K耐高压冲洗

型号规格

M8 / M12 / M18 / M30 规格对比

M12最通用，M18适合中等感应距离，M30用于大间距检测场合。

规格参数	M8	M12	M18	M30
螺纹外径	M8×1	M12×1	M18×1	M30×1.5
额定检测距离Sn（铁）	1mm / 2mm	2mm / 4mm	5mm / 8mm	10mm / 15mm
建议安装距离（≤70%Sn）	≤0.7mm / ≤1.4mm	≤1.4mm / ≤2.8mm	≤3.5mm / ≤5.6mm	≤7mm / ≤10.5mm
最高响应频率	1000Hz	800Hz	500Hz	200Hz
供电电压	10-30VDC（通用）
输出类型	NPN-NO / NPN-NC / PNP-NO / PNP-NC（各规格均有）
标准防护等级	IP67（IP68可选于M12/M18/M30）
典型适用场合	小空间、机器人关节	最通用流水线	中等间距工业	重型机械大间距
OEM最小起订量	1 件（含样品）	1 件（含样品）	1 件（含样品）	1 件（含样品）
特殊环境系列	耐高压 / 耐高温 / 防焊渣 / 模拟量系列 1 件起订（特殊环境系列）

安装距离原则：建议安装距离 ≤ 额定距离Sn × 70%。两个传感器并列安装时，间距 ≥ 3×传感器外径；对置安装时，间距 ≥ 5×额定检测距离，避免相互干扰。

接近开关技术参数依据GB/T 14048.10-2008 低压开关设备接近开关国家标准（std.samr.gov.cn）及 IEC 60947-5-2 国际标准。

选型关键

感应距离材质修正系数

电感式接近开关铭牌Sn基准为低碳钢（铁），检测其他材质时感应距离按系数缩短。全网中文站独家内容。

低碳钢 / 铁

1.0

基准材质，铭牌Sn=实际检测距离

不锈钢

0.7

实际距离约为Sn×0.7，需留安全余量

铝合金

0.4

感应距离明显缩短，建议选大一号规格

铜 / 黄铜

0.4

与铝相似，检测铜件请增大传感器规格

全金属等感距型

1.0

特殊线圈，对铁/铝/铜感应距离相同

计算示例：M18型Sn=8mm，检测铝件时有效距离=8×0.4=3.2mm，建议安装距离≤2.2mm（3.2×70%）。若安装间距不够，请改选全金属等感距型或更大规格（M30）。

进口替代

进口接近开关国产替代 — 同感应距离，工厂直供、按需报价

西格门电感式接近开关对标进口一线品牌型号参数，M8~M30全系列，NPN/PNP可选，IP67，1台起订，深圳工厂直供。

1μm重复

重复精度 — 对标进口一线型号

IP67

防护等级 — 对标进口一线型号

1台起

OEM起订量 — 进口品牌无OEM服务

进口型号	西格门替代型号	规格	感应距离对比
进口B型 M08	SGI-GP08U-020NA-C2	M8 NPN 2mm（非齐平）	2mm / 同档
进口A型 M18	SGI-GP18S-050PA-C2	M18 PNP 5mm（齐平）	5mm / 同档
进口B型 M30	SGI-GP30U-150NA-C2	M30 NPN 15mm（非齐平）	15mm / 同档
进口A型 M12	SGI-GP12U-040PA-C2	M12 PNP 4mm（非齐平）	4mm

提供进口原型号，工程师确认1:1替代方案，支持OEM贴牌，最低1台起订。

查看进口接近开关国产替换指南（完整料号对照）→

产品系列

接近开关型号一览

标准型号现货供应，非标外径/材质/接口/输出支持OEM/ODM定制。

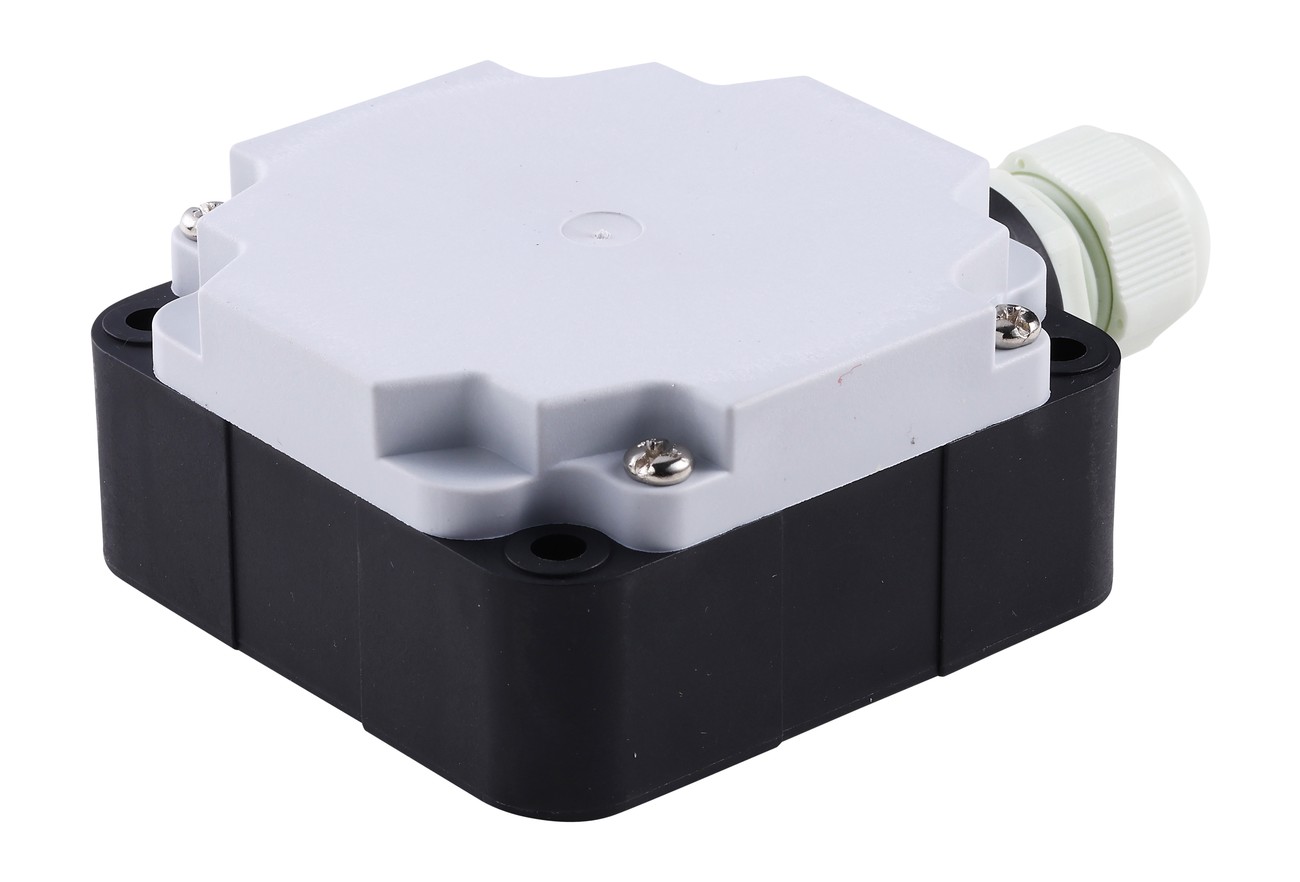

SG-PRI-S

标准电感式接近开关

M8/M12/M18/M30全系列，NPN/PNP，常开/常闭，通用工业自动化首选。

规格：M8 / M12 / M18 / M30

感应距离：1mm~15mm（按规格）

输出：NPN/PNP · NO/NC四种组合

供电：10-30VDC，IP67

接头：M12插头 / 线缆直出可选

SG-PRI-SS

不锈钢接近开关

316L不锈钢外壳，IP69K耐高压冲洗，食品饮料/制药/洗涤行业专用。

规格：M12 / M18 / M30

材质：316L不锈钢 + PTFE感应面

防护：IP67 / IP69K（耐80℃高压冲洗）

输出：NPN/PNP · 常开/常闭

认证：CE · RoHS · 食品级材质

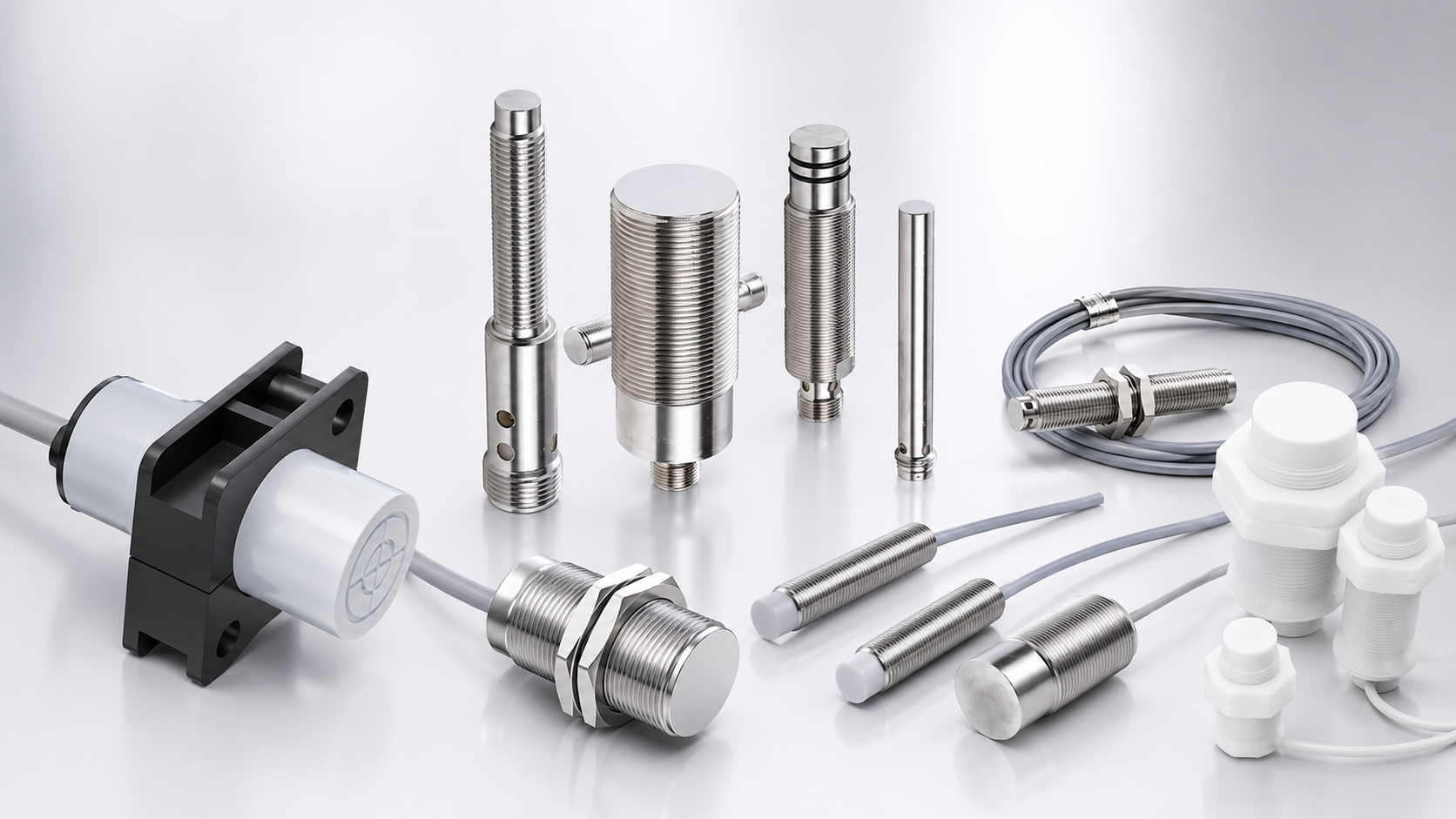

SG-PRI-EX

防爆接近开关

Ex d隔爆型，Zone 1/2区，石化/化工/油气行业专用，防爆标志以所供型号证书为准。

防爆：Ex d（隔爆型）

规格：M18 / M30 / 方形

适用：Zone 1 / Zone 2区

输出：NPN/PNP · NAMUR输出可选

认证：防爆证书（随所供型号提供）· CE

获取完整型号手册 + 报价或微信发送PLC型号，工程师帮您确认NPN/PNP

接线指南

NPN / PNP / 两线制接线方式

接线前先确认PLC类型，接错会损坏传感器或PLC输入模块。详见 NPN PNP接线图解博客 →

NPN 三线制（漏型/日系PLC）

棕=+24V 蓝=GND 黑=信号→DI
PLC的COM接GND（漏型SINK输入）
适用：欧姆龙/三菱/松下等日系PLC

PNP 三线制（源型/欧系PLC）

棕=+24V 蓝=GND 黑=信号→DI
PLC的COM接+24V（源型SOURCE输入）
适用：西门子/施耐德/AB等欧系PLC

两线制（继电器/指示灯负载）

只有2根线，无需区分NPN/PNP。
警告：两线制有剩余电流5-10mA，
不可直接接PLC数字量输入（会产生误动作），
仅适合继电器/指示灯等负载。

特殊环境

防水 · 防爆 · 耐高温专区

防护等级和防爆认证是两个独立维度，恶劣环境请分别确认。

IP67 标准防水

防水型接近开关

短暂浸水（1m/30min），适合户外、工厂冲洗、潮湿环境。标准工业接近开关默认防护等级，大多数场合够用。

户外安装冲洗环境潮湿车间

IP68 / IP69K 深度防水

不锈钢深度防水型

IP68长期浸水；IP69K耐80℃高压冲洗（10MPa）。316L不锈钢外壳，PTFE感应面，食品/医药/饮料行业必选。

食品饮料制药GMP高压清洗

Ex d 防爆型

防爆接近开关

隔爆型Ex d适用Zone 1/2区，本安型Ex ia适用Zone 0/1区。石化储罐、化工车间、喷漆房必须使用防爆认证型号，普通传感器严禁代用。

石化储罐区化工车间喷漆房Zone 0/1/2

应用场景

接近开关行业应用

覆盖工厂自动化、食品医药、石化能源等八大行业。

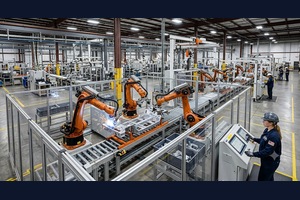

工厂自动化

传送带物体检测、机械臂到位、工件计数

食品 / 医药

316L不锈钢IP69K，耐CIP清洗，瓶盖检测

小型M8，机器人关节位置，高速响应1000Hz

产品实拍

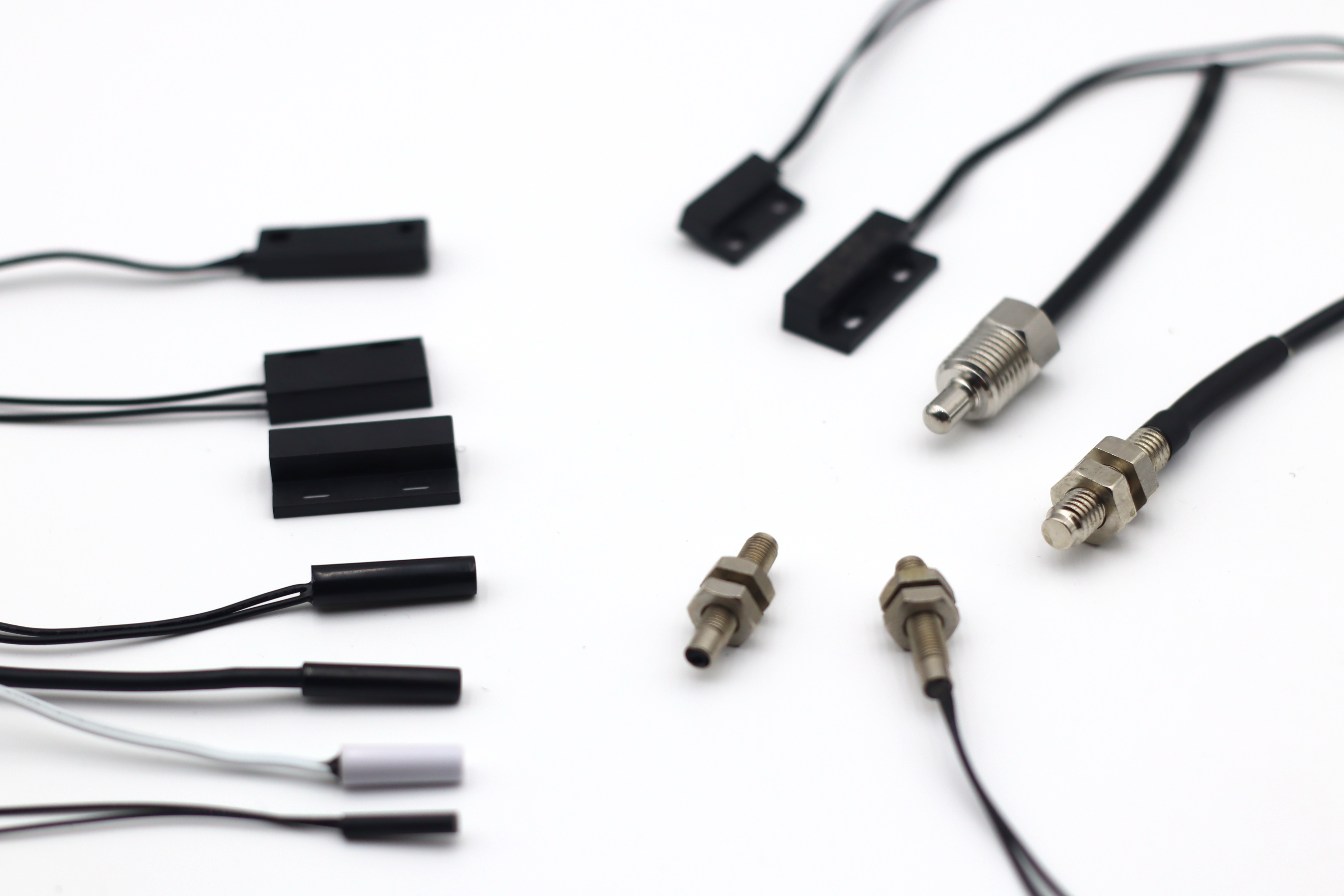

磁簧 / 磁性 / 霍尔 / PP 接近开关实拍

深圳工厂自产实拍，覆盖磁簧、磁性、霍尔及 PP 防腐等多种结构与应用。

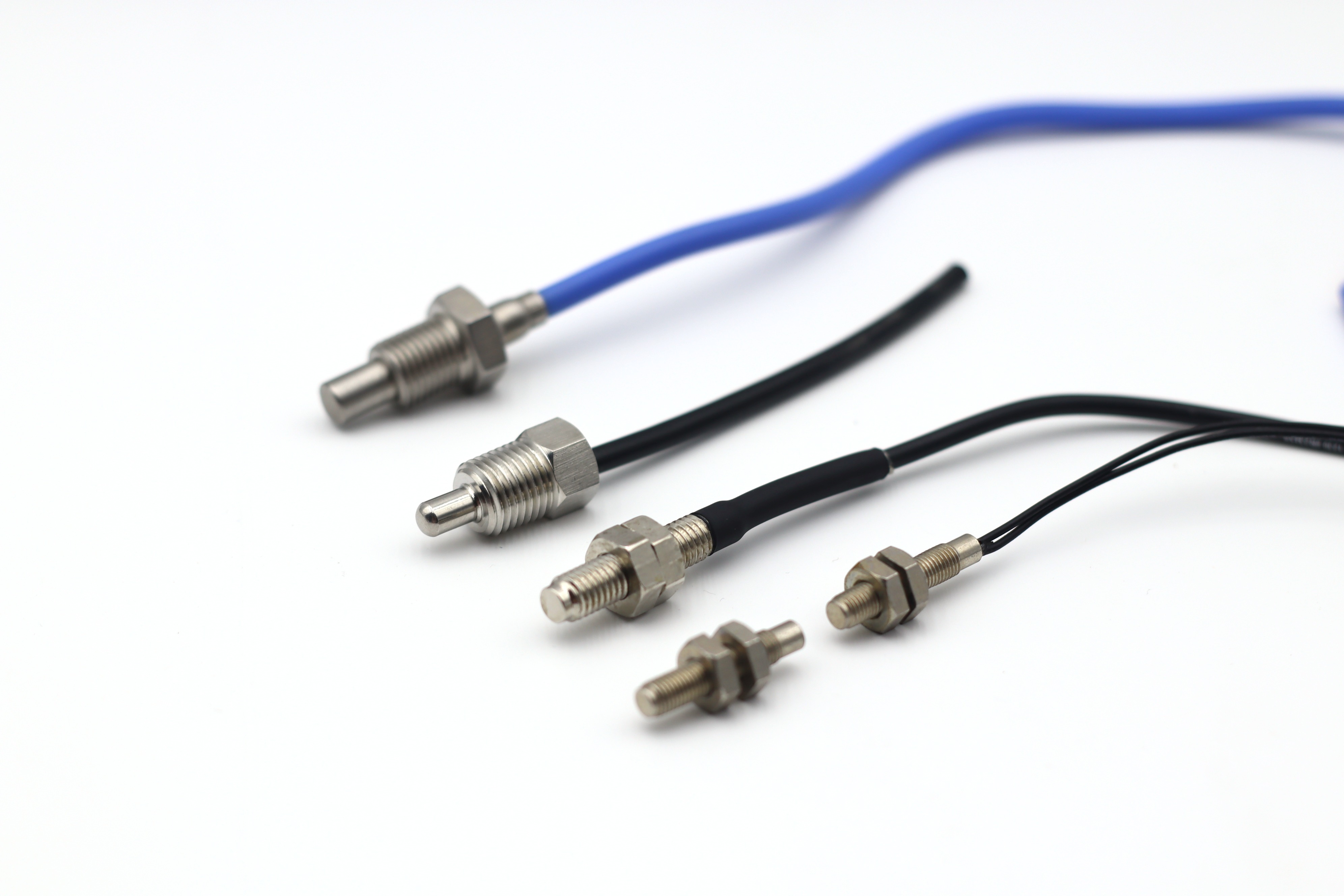

磁簧接近开关

干簧管非接触检测，寿命长、无机械磨损 · 阅读选型指南 →

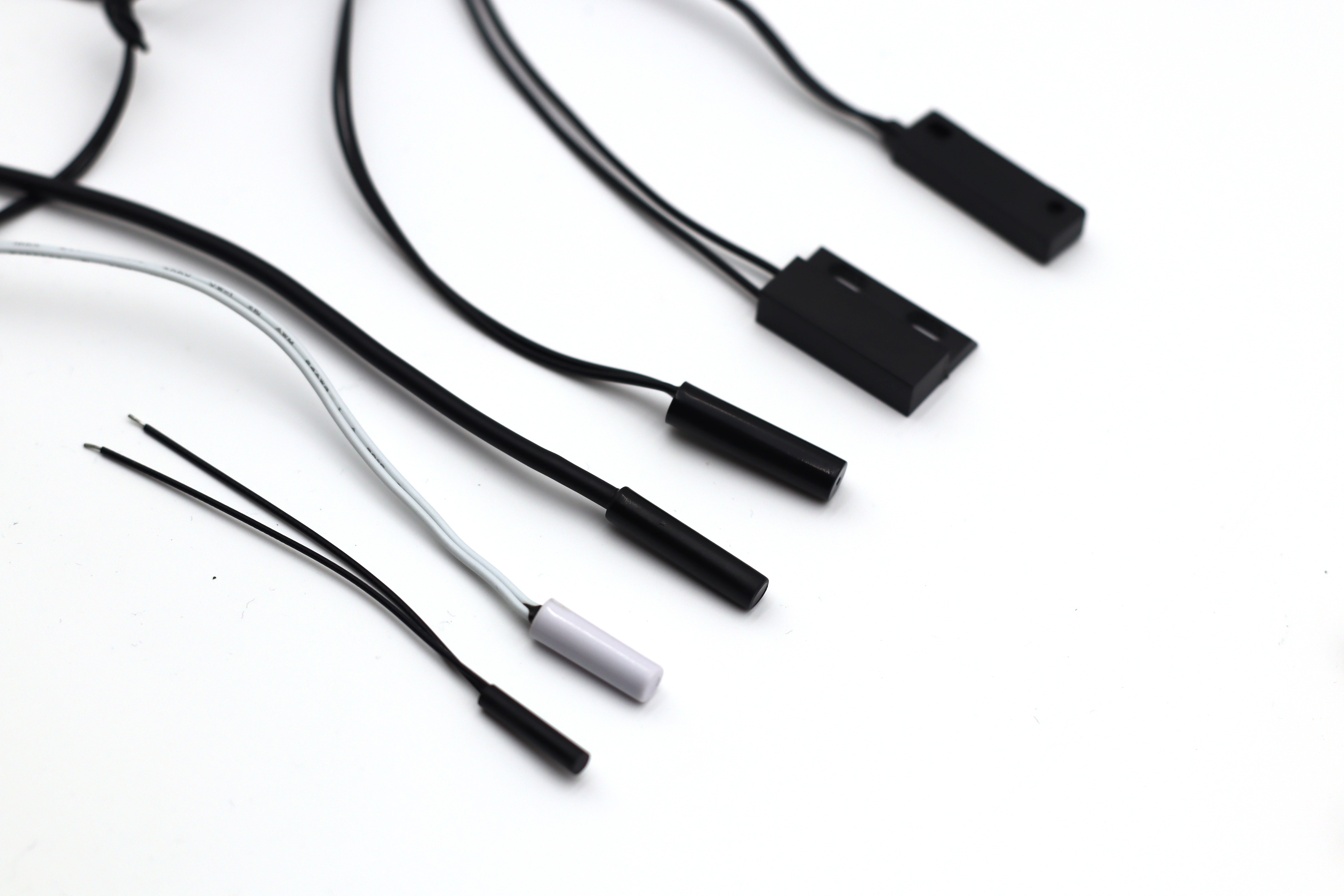

OEM磁簧开关

嵌入式磁簧开关，供整机内置定制 · 阅读选型指南 →

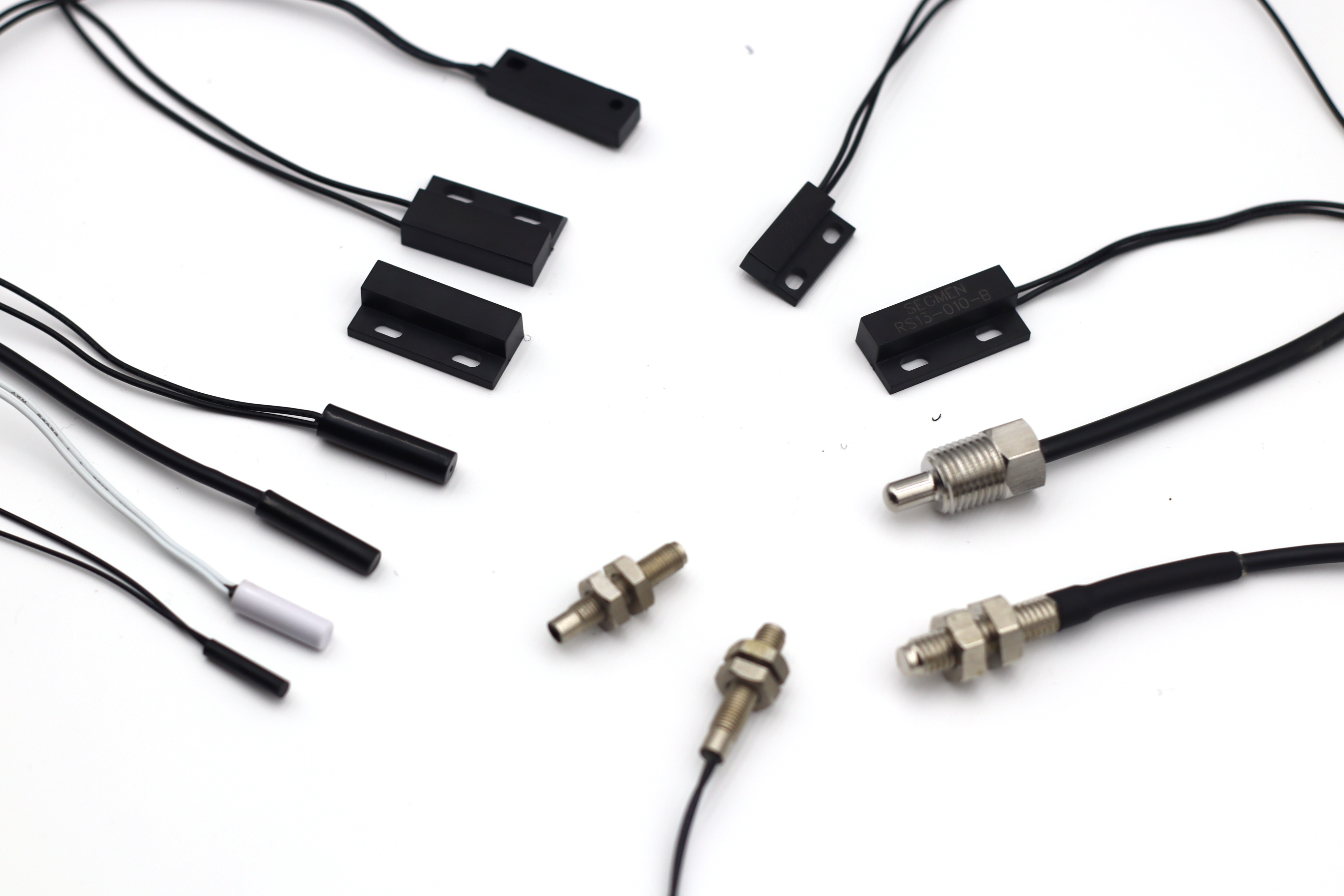

设备门磁感应

机柜/设备门开合到位检测 · 阅读选型指南 →

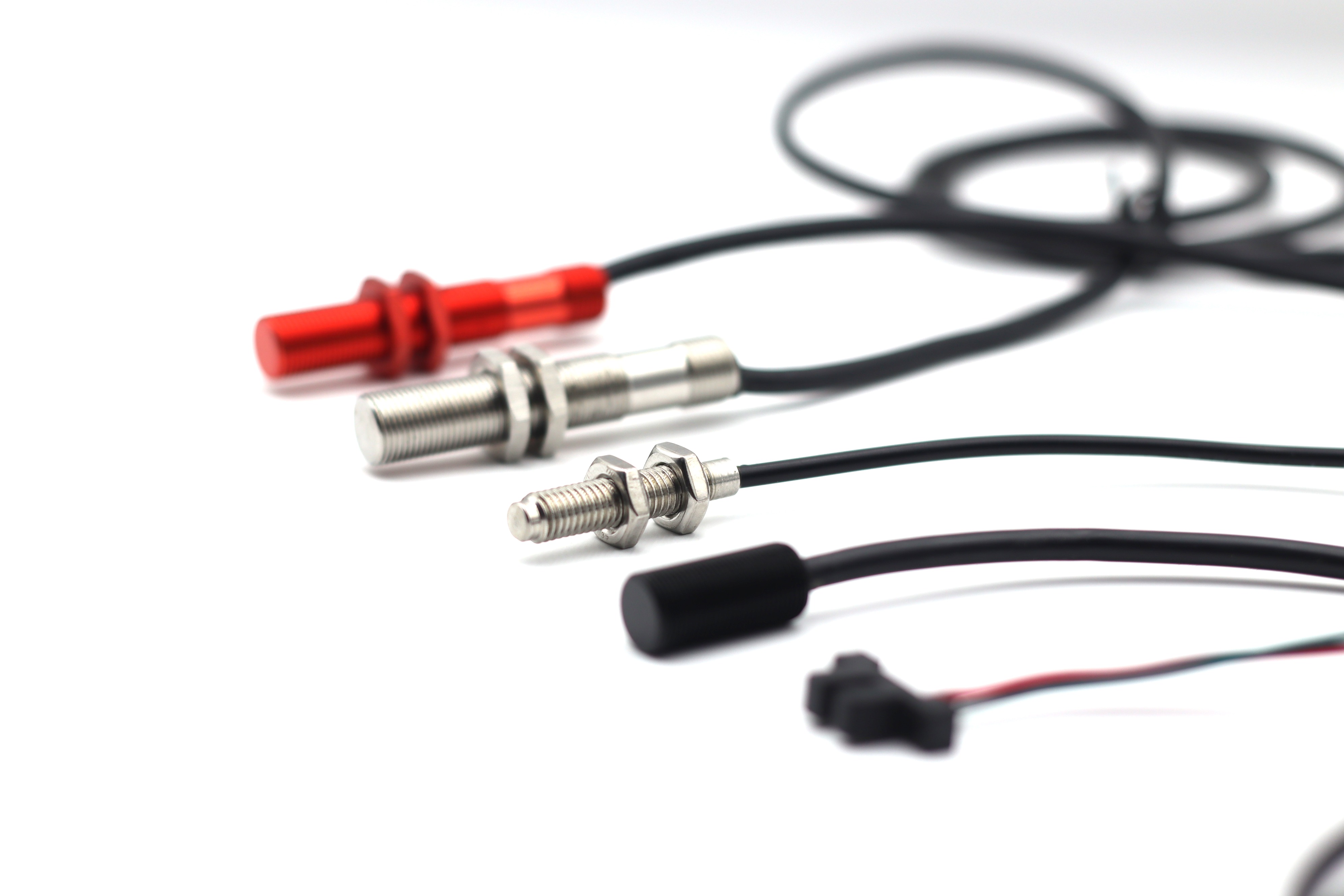

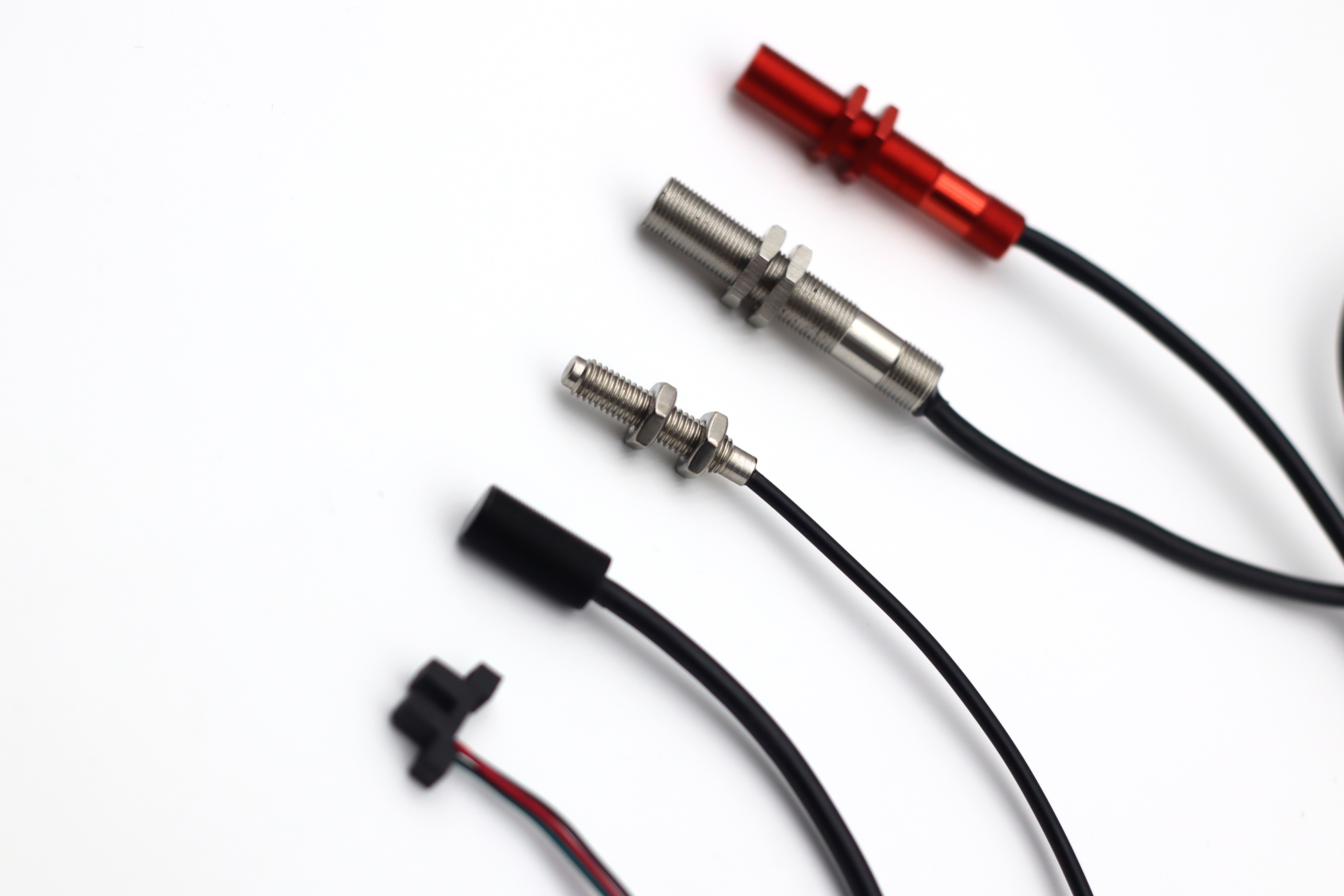

医疗磁簧开关

医疗设备位置检测，洁净可靠 · 阅读选型指南 →

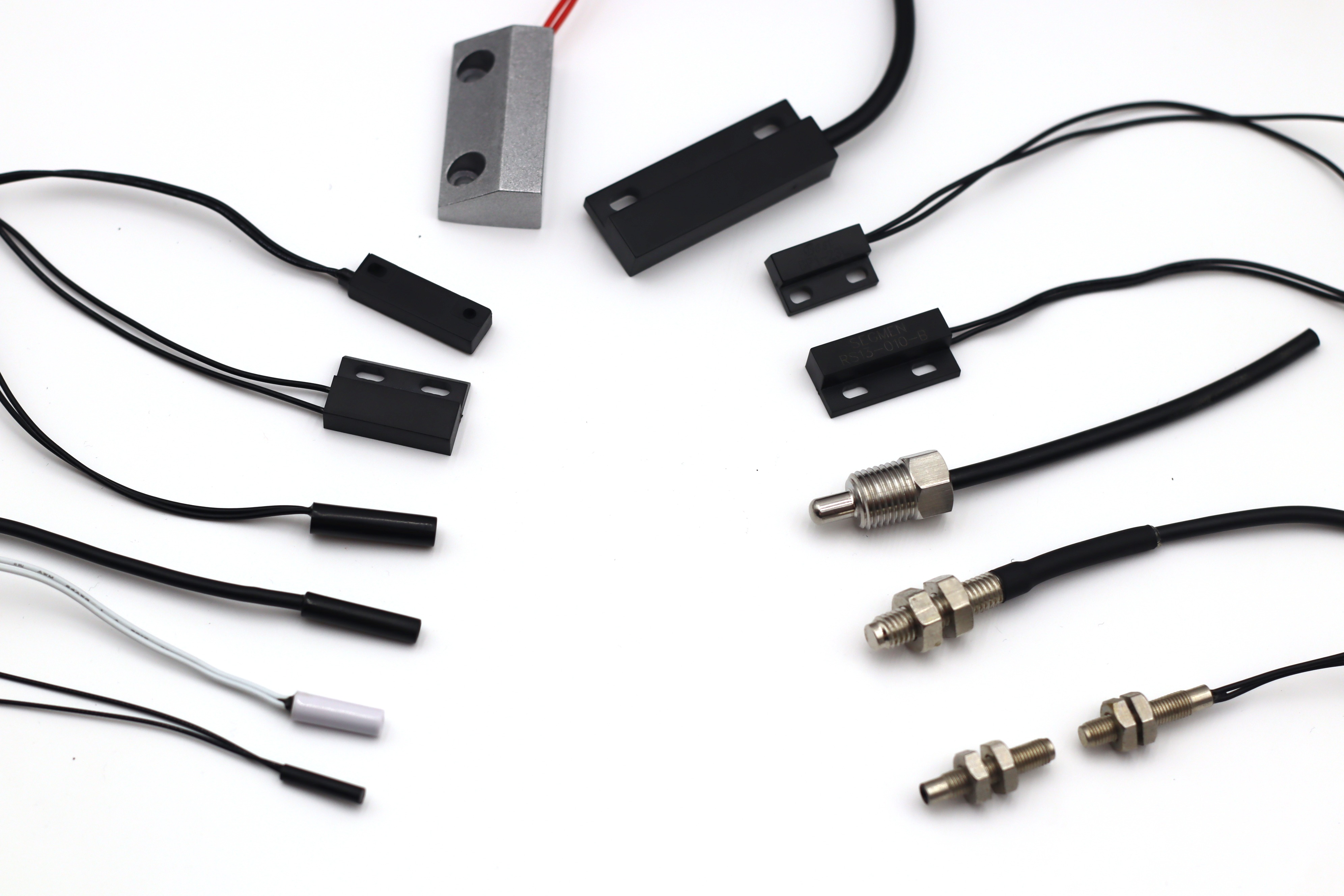

医疗设备接近开关

小型化磁感应，适配精密医疗器械 · 阅读选型指南 →

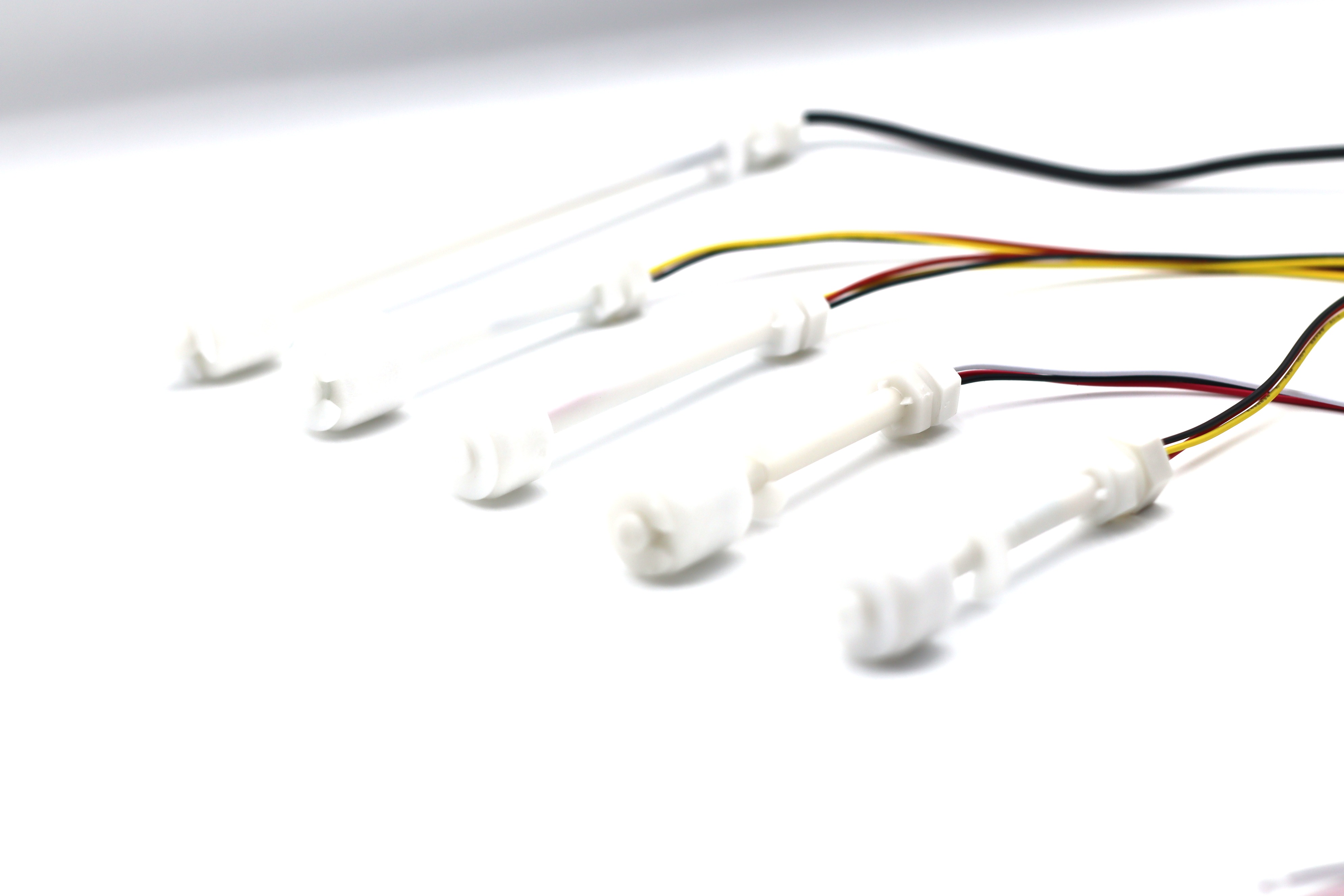

PP 防腐接近开关

工程塑料外壳，耐腐蚀、耐清洗 · 阅读选型指南 →

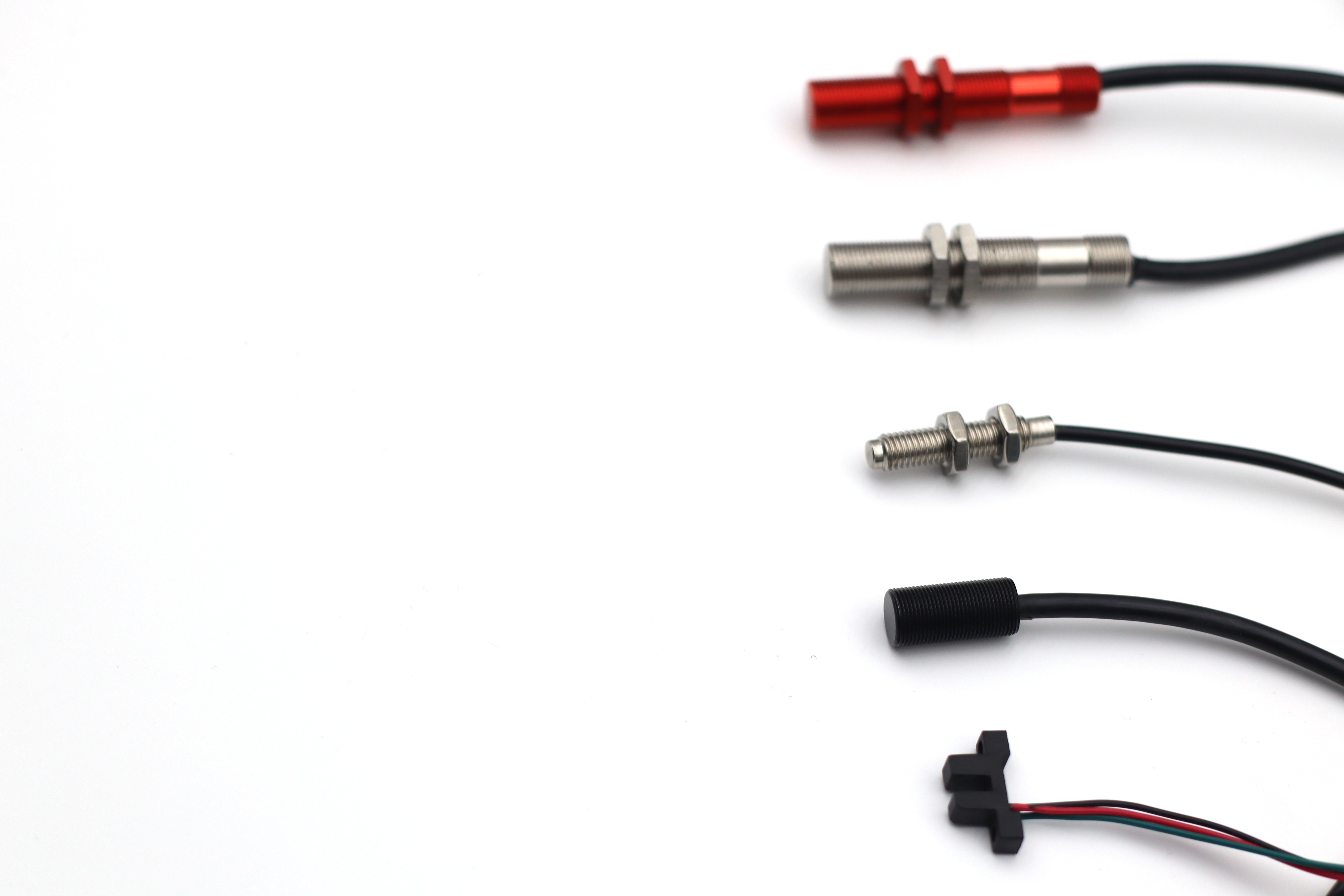

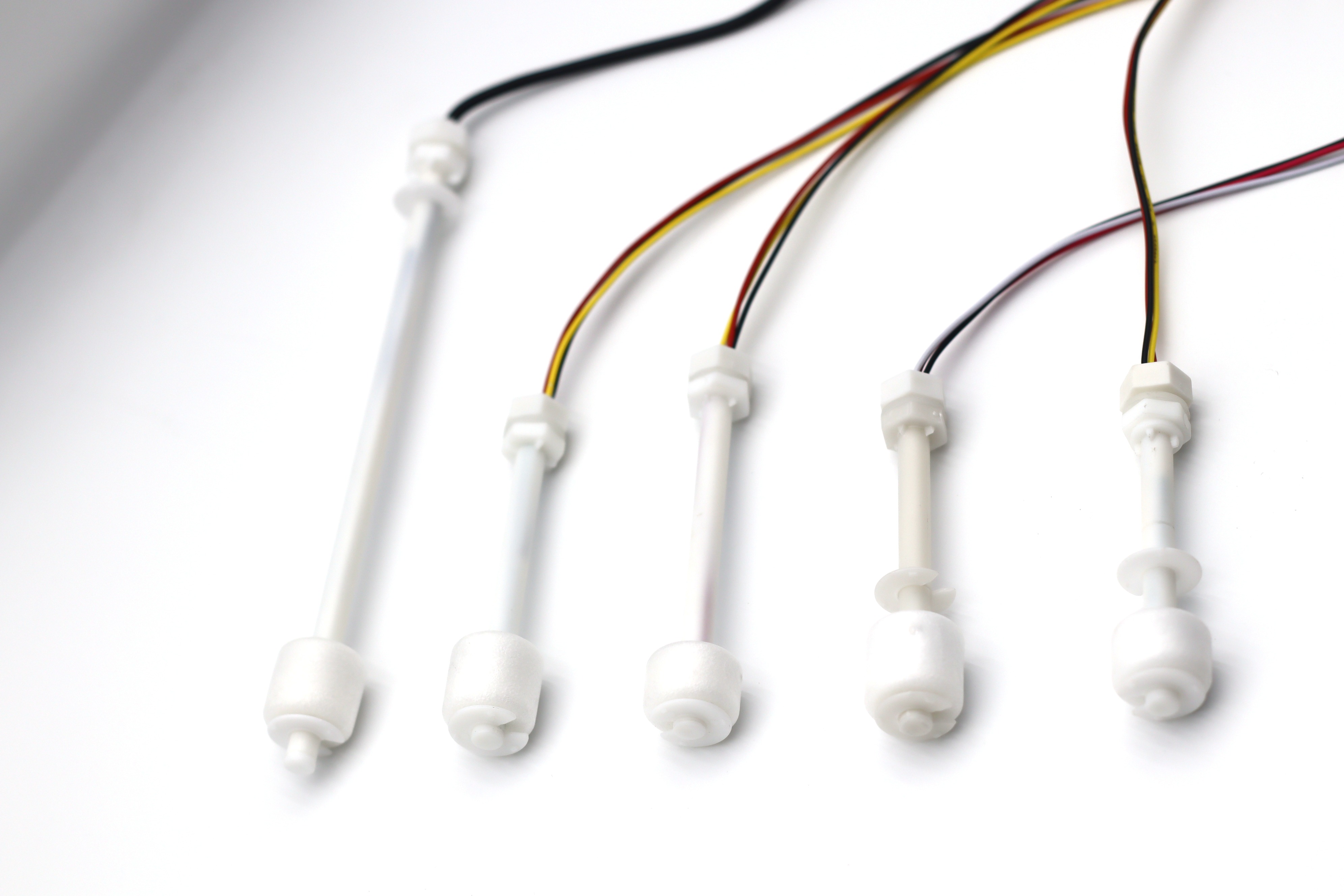

PP 半导体/咖啡机

小型 PP 磁感应，适用饮水/半导体设备 · 阅读选型指南 →

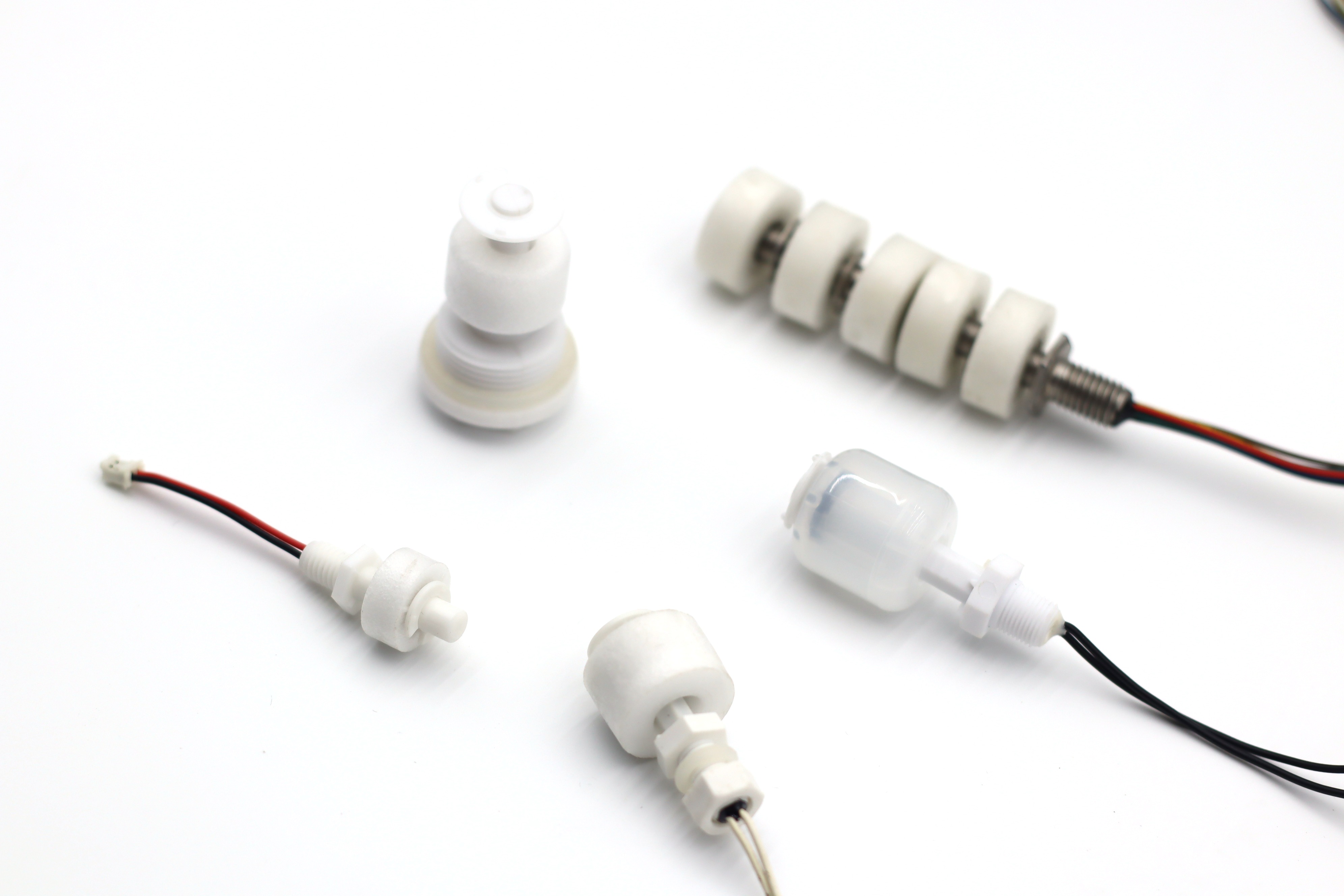

制冰机磁感应+液位

磁感应与浮球液位组合，家电/制冰机 · 阅读选型指南 →

OEM / ODM 定制

接近开关OEM/ODM定制服务

深圳工厂自主研发，M8~M30全系可定制，材质/接口/输出全维度，支持NDA保密协议。

提交需求

说明规格外径、NPN/PNP、防护等级、数量需求

工程师方案

24 小时内确认可行性，给出规格书草稿和报价

打样确认

5–7 个工作日完成打样，发您实物测试确认

批量交付

含出厂检测报告（感应距离/绝缘/耐压），准时交货

📐

外径定制M8/M12/M18/M30/方形全系列，非标外径接受

🔌

接口定制M12插头、M8插头、线缆直出（0.5m-5m可选）

📶

输出定制NPN/PNP、常开/常闭、两线/三线、IO-Link均支持

🛡️

防护定制IP67/IP68/IP69K/防爆Ex d按需配置

🏷️

OEM贴牌客户品牌LOGO、铭牌、包装定制，签署NDA

💳

付款方式100% 预付（电汇），模具费达量返还

选型决策

电感 / 电容 / 霍尔 / 光电：四大接近开关原理横向对比

四种接近开关原理各有适用场景，选错会导致"触发不了"或"误触发"。一张表帮你30秒锁定正确类型：

对比维度	电感式 ⚡	电容式 🔋	霍尔式 🧲	光电式 💡
检测原理	涡流感应（线圈）	电容变化	霍尔效应（磁场）	光束遮断/反射
可检测材质	金属（导体）	金属+非金属+液体	含磁铁的任何材质	任何不透明物体
最大感应距离	2–60mm	2–40mm	5–100mm（依磁铁强度）	0.1–30m（对射型）
隔壁安装（通过容器壁）	❌ 金属壁会屏蔽	⚠️ 需非金属薄壁	✓ 可穿透非磁性壁	❌ 不可穿透
抗油污/粉尘干扰	优秀	⚠️ 油污可能误触发	优秀	❌ 烟尘/油雾影响大
响应频率	200–1500Hz	100–500Hz	1kHz–100kHz	500Hz–100kHz
典型应用场景	金属零件到位检测、气缸活塞位置、金属液面	塑料颗粒料位、木材/纸张检测、液位（非接触）	浮球液位、旋转齿轮计数、非金属限位开关替代	包装线物件计数、颜色识别、透明物体检测

快速决策树： 被测物是金属？→ 电感式。非金属/塑料？能加磁铁？→ 霍尔式。不能加磁铁？→ 检查距离：近距离 电容式，远距离 光电式。

常见问题

接近开关选型与接线问题解答

更多接线详解参见 NPN PNP接线图解博客 →

NPN和PNP接近开关有什么区别，怎么选？+

NPN输出低电平（负极导通），PNP输出高电平（正极导通）。一句话记住：日系PLC（欧姆龙/三菱/松下）选NPN；欧系PLC（西门子/施耐德）选PNP。不确定时查PLC手册：漏型SINK输入配NPN，源型SOURCE输入配PNP。接错后PLC读不到信号，严重时损坏输入模块。

接近开关三根线分别是什么颜色，怎么接线？+

标准三线制：棕线=电源正极+24V，蓝线=电源负极GND，黑线=信号输出（接PLC数字量输入DI端）。PLC的COM公共端：NPN型接GND，PNP型接+24V。接线前务必确认NPN还是PNP，接反可能损坏传感器或PLC输入模块。

接近开关检测铝件/铜件时感应距离为什么变短？+

电感式接近开关对非铁磁性金属灵敏度下降。材质修正系数：铁=1.0，不锈钢≈0.7，铝≈0.4，铜≈0.4。M18型Sn=8mm，检测铝件实际感应≈3.2mm（8×0.4），建议安装距离≤2.2mm。需维持额定距离检测铝铜件，请选全金属等感距型（对所有材质修正系数=1.0）。

额定检测距离Sn和实际安装距离有什么区别？+

Sn是铭牌理论值。有效动作距离Sr≈Sn×80%，安装距离建议Sa≤Sn×70%（留安全余量）。例如M18型Sn=8mm，建议安装距离≤5.6mm（8×70%）。距离过大检测不到，过近易误动作；建议安装后标记位置，避免震动导致位移。

接近开关绿灯亮但PLC没有信号，怎么排查？+

绿灯亮说明传感器正常，问题在PLC接收端。三步排查：①NPN/PNP匹配：PLC漏型输入需NPN，源型需PNP；②万用表测信号线：黑线对GND，NPN检测到时接近0V，PNP接近24V；③检查COM接法：NPN的COM必须接GND，PNP必须接+24V。→ 详细图解：三菱/西门子/欧姆龙PLC接近开关NPN PNP完整接法

防爆接近开关适合哪些场合？如何确认防爆等级？+

用于存在可燃气体/蒸气/粉尘的危险区域（石化储罐区/化工车间/喷漆房等）。Ex d隔爆型适用Zone 1/2区；Ex ia本安型适用Zone 0/1/2区。普通接近开关绝对不可用于防爆区域。选型需确认：危险区域类别（Zone 0/1/2）、爆炸性介质组别（IIA/IIB/IIC）、温度组别（T1-T6）。

两线制和三线制接近开关有什么区别？各适合什么场合？+

两线制：2根线，电源和信号复用，安装简单，但有5-10mA剩余电流，不能直接接PLC数字量输入（会产生误信号），只适合继电器/指示灯等负载。三线制：3根线（棕/蓝/黑），无剩余电流，可直接接PLC，需区分NPN和PNP，是工业自动化主流。建议优先选三线制。

电感式和电容式接近开关如何选？能检测塑料和液体吗？+

电感式：只能检测金属，不受粉尘/油污干扰，价格低，最常用。电容式：可检测金属、塑料、木材、液体、粉末等介电常数>1的物体，感应距离较短，需调灵敏度。
选型原则：检测目标是金属→选电感式；检测塑料/液体/粉末或透过容器壁检测→选电容式。

接近开关支持OEM定制贴牌吗？最小起订量是多少？+

支持OEM/ODM定制：品牌铭牌印刷、M8/M12/M18/M30全规格定制、NPN/PNP/两线制输出定制、防护等级（IP67/IP68/IP69K）定制、防爆型定制均可承接。标准型号 MOQ 1 台起（铭牌与外形结构定制均可）。耐高压、耐高温、防焊渣、模拟量等特殊环境系列 1 件起订。样品交期 5–7 个工作日，批量含税报价工作日内回复，微信扫码联系张工。

国产接近开关和进口品牌性能差距有多大，可以替代吗？+

西格门接近开关核心指标已达国际主流水平：重复精度±0.1mm、IP67防护、–25℃~70℃工作温度、响应频率最高3000Hz。普通工业自动化、装配线、包装机等标准场景可完全替代进口品牌，支持小批量快速交货，量产交期 3–5 周。
