用动画讲清磁致伸缩位移传感器怎么测位置：电流脉冲沿波导丝传播，与活塞磁环的磁场相遇产生扭转波，测量回波时间即得到绝对位置，上电无需回零。量程 25–8000 mm，输出 4–20 mA、0–10 V、RS485、SSI 可选。选型与询价：西格门传感器。
磁致伸缩传感器如何非接触测量位置？
不锈钢管内有一根细波导丝， 磁环随活塞、浮球或滑块一起移动
第一步：电子仓沿波导丝发出电流脉冲， 在波导丝周围产生环形磁场

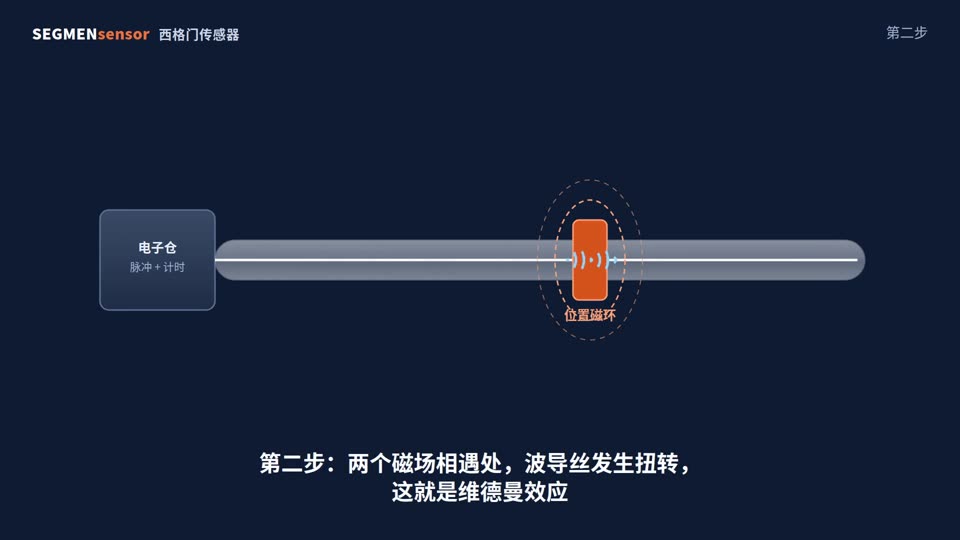

第二步：两个磁场相遇处，波导丝发生扭转， 这就是维德曼效应
第三步：扭转波以约 2800 m/s 传回头部， 计时器测出传播时间
位置 = 波速 × 时间 绝对位置输出，非接触、无磨损
西格门磁致伸缩传感器 · 量程 25–8000 mm 官网 segmensensor.com.cn
磁致伸缩位移传感器装进液压油缸的四个步骤：活塞杆钻深孔、安装磁环（非导磁垫片和螺钉）、从端盖螺纹孔装入传感器并用 O 形圈密封、电子仓留在油外接屏蔽电缆。

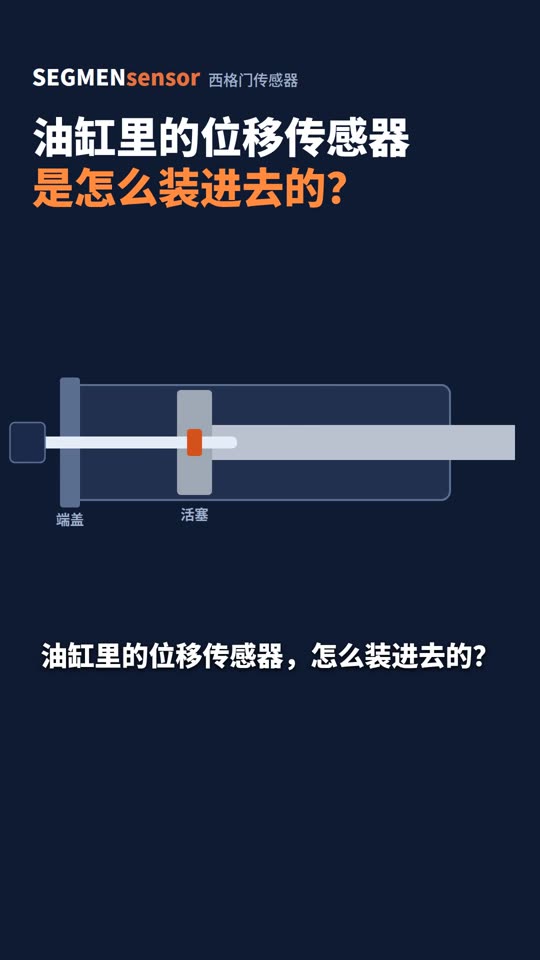

位移传感器如何安装在液压油缸内？
最常见的方式：磁致伸缩传感器从后端盖装入， 完全封闭在油缸内
第一步：活塞杆钻深孔， 使传感器耐压管插入时不碰孔壁

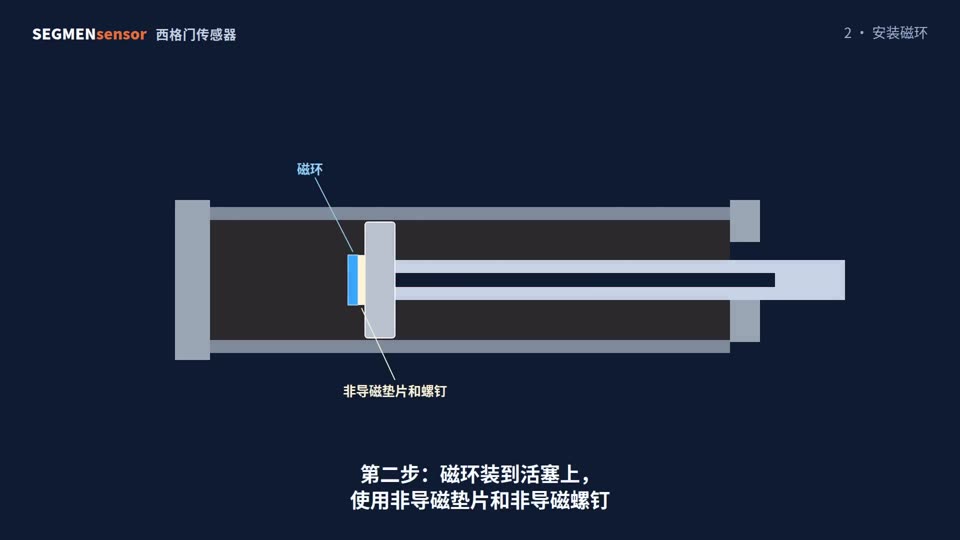

第二步：磁环装到活塞上， 使用非导磁垫片和非导磁螺钉
第三步：传感器从螺纹孔插入，O 形圈密封； 电子头位于油外
第四步：接屏蔽电缆，运行油缸； 输出跟随活塞，上电无需回零
西格门油缸内置传感器：25–8000 mm · 350 bar 官网 segmensensor.com.cn
讲解液压油缸位移传感器的磁致伸缩原理、三种安装方式、后端盖安装步骤和选型参数（行程 25–8000 mm、耐压 35 MPa、4–20 mA/0–10 V/RS485/SSI 输出）。1 件起订，规格书请访问。

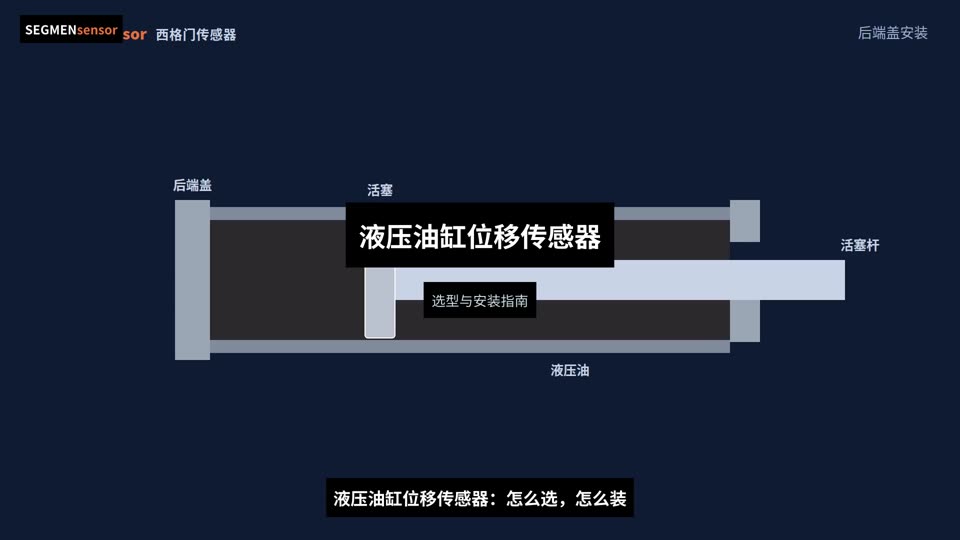

液压油缸位移传感器：怎么选，怎么装
油缸位移传感器输出活塞的绝对位置 大多数采用磁致伸缩原理
电子仓沿波导丝发出电流脉冲 与活塞磁环的磁场相遇时，波导丝发生扭转
扭转波沿波导丝传回头部 根据传播时间算出绝对位置，上电后无需回零
安装方式有三种。最常见的是后端盖安装： 测杆插在钻孔的活塞杆内，完全封闭
外置安装可改造现有油缸，不用加工缸筒 侧装或前装适合 500 mm 以下的短行程
后端盖安装步骤。先在活塞杆上钻深孔 让耐压管插入时不碰孔壁
再把磁环装到活塞上，配非导磁垫片和非导磁螺钉
传感器从螺纹孔装入（如 M18×1.5） 用 O 形圈密封
电子仓留在油外。接上屏蔽电缆 输出就跟随活塞位置变化
确定行程（25–8000 mm），核对耐压： 连续 35 MPa，峰值 70 MPa
再选输出：4–20 mA、0–10 V RS485 Modbus 或 SSI，以及安装螺纹和防护等级
这款 SGM-PR10，专为直接装入液压油缸内设计
在产线上，测杆和法兰激光焊接 再用示波器检查回波信号
传感器在直线测试台上标定 软件检查整个行程上的读数
液压油缸位移传感器，一件起订 规格书和报价请上 segmensensor.com.cn
讲解磁致伸缩液位变送器的工作原理、型号选择（SGM-LS10、SGM-LC10、SE-LX20、SE-LX30）、安装要点、4–20 mA/RS485 接线和量程换算。量程 25–8000 mm，详情请访问。
磁致伸缩液位变送器：工作原理 怎么选型，以及怎么安装接线
内置磁铁的浮球套在不锈钢测杆上 测杆内有一根细波导丝
电子仓沿波导丝发出电流脉冲 与浮球磁场相遇处扭转，扭转波传回头部
由传播时间得出绝对液位，断电后无需重新标定 加一个浮球还可测两种液体的界面
SGM-LS10：不锈钢测杆，量程 25–8000 mm SGM-LC10：PP 头部 + PFA 浮球，用于腐蚀性液体
SE-LX20：隔爆外壳、刚性测杆，液位 + 界面浮球 SE-LX30：柔性缆式测杆，适合高罐
变送器垂直安装在罐顶，螺纹或法兰连接 浮球要能穿过安装口，否则就从罐内装入
测杆避开进液口和搅拌器，扰动大时加导波管 设定量程前，先确认测杆顶部和底部盲区

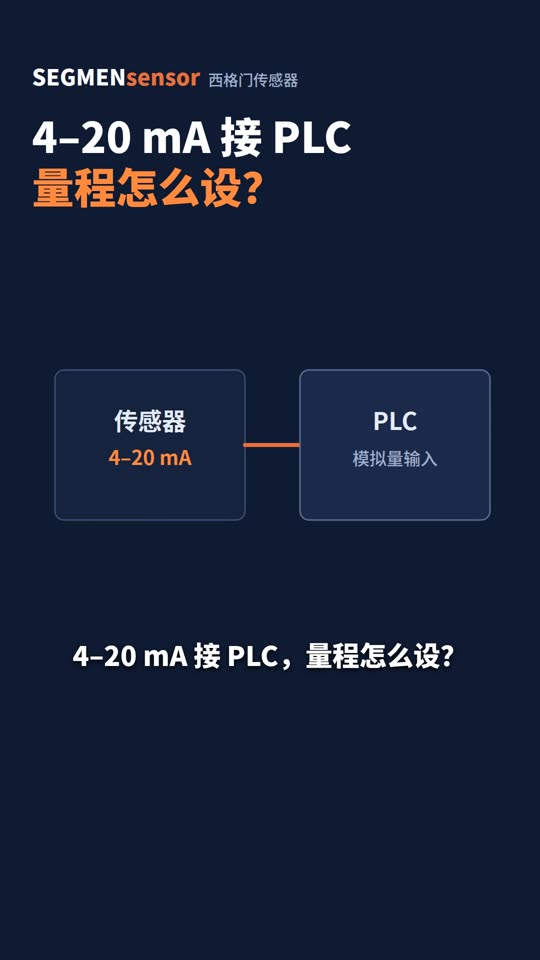

4–20 mA 两线制接 PLC 模拟量输入，通常 5 芯线 以接线图为准；RS485 型走 Modbus RTU
与其他 4–20 mA 信号相同： 减 4 mA，除以 16，再乘以量程
在产线上，测杆和法兰激光焊接 每支传感器的回波信号都用示波器检查
随后在测试台上核对读数，再激光打标铭牌
确定量程、输出、过程连接、浮球材质和温度 SGM-LS10 重复性 ±0.005 mm
磁致伸缩液位变送器，一件起订 规格书和报价请上 segmensensor.com.cn
电感式接近开关如何检测金属：振荡线圈产生交变磁场，金属靠近时产生涡流使振荡衰减，电路判断后输出开关信号。西格门电感式接近开关检测距离 1–25 mm，NPN/PNP、常开/常闭可选，1 件起订。
电感式接近开关如何非接触检测金属？
振荡器驱动铁氧体磁芯上的线圈， 在感应面前方产生高频磁场

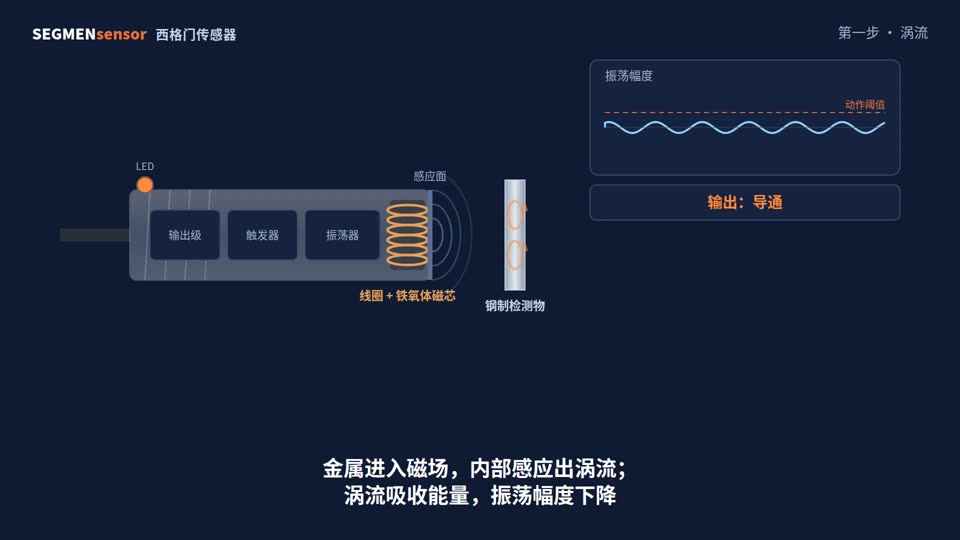

金属进入磁场，内部感应出涡流； 涡流吸收能量，振荡幅度下降
幅度低于阈值，触发器切换输出， LED 指示灯点亮
检测距离 Sn 取决于尺寸和检测物材质， 低碳钢可达额定检测距离
西格门电感式接近开关：M8–M30，Sn 1–25 mm 官网 segmensensor.com.cn
三线制直流接近开关：棕色接 +V，蓝色接 0 V，黑色为输出。PNP 输出 +24 V，NPN 输出 0 V；接 PLC 时 NPN 型 COM 接 +24 V，PNP 型 COM 接 0 V。选型与接线问题欢迎咨询西格门传感器。
NPN 还是 PNP？该选哪一种？
三线制直流传感器： 棕线接 +V，蓝线接 0 V，黑线为输出

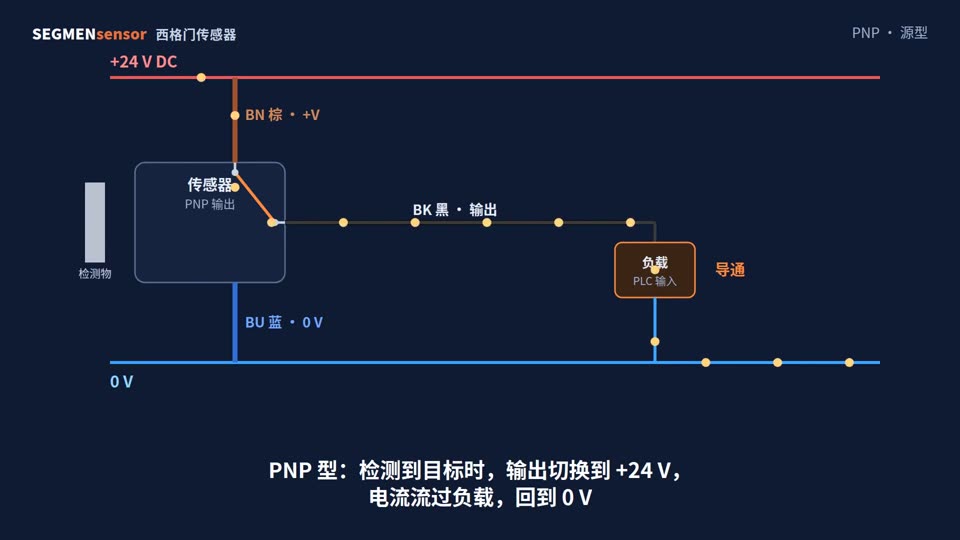

PNP 型：检测到目标时，输出切换到 +24 V， 电流流过负载，回到 0 V
NPN 型：检测到目标时，输出切换到 0 V， 负载接在 +24 V 与输出之间

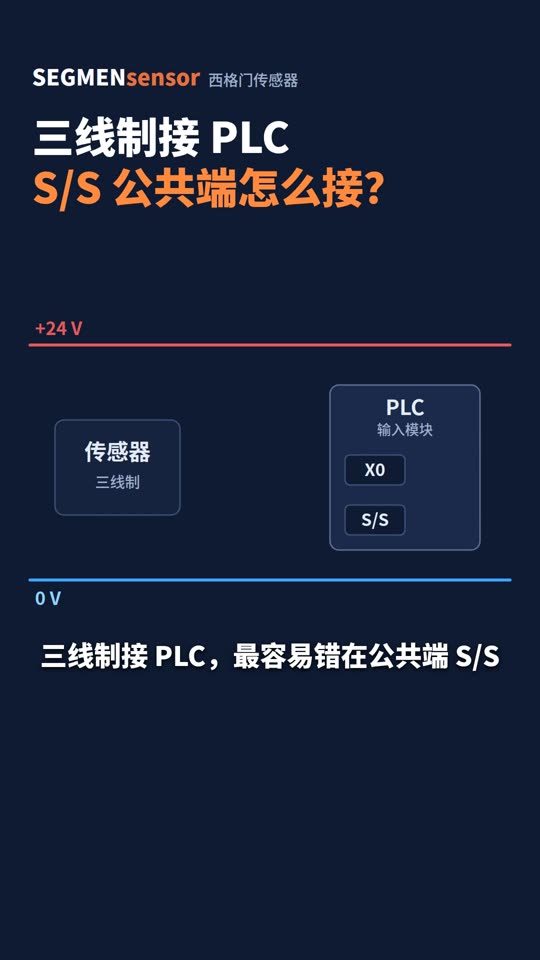

接 PLC：PNP 型，公共端 COM 接 0 V； NPN 型，公共端 COM 接 +24 V
西格门接近开关：NPN / PNP，常开 / 常闭可选 官网 segmensensor.com.cn
LVDT 由一个初级线圈、两个次级线圈和可移动铁芯组成，铁芯位移改变两个次级线圈的感应电压差，从而得到高分辨率、无接触磨损的位移信号。选型与询价：西格门传感器。
什么是 LVDT？它怎样测量位置？
三个线圈：中间为初级，两侧为次级； 可动铁芯装在推杆上，在线圈内滑动

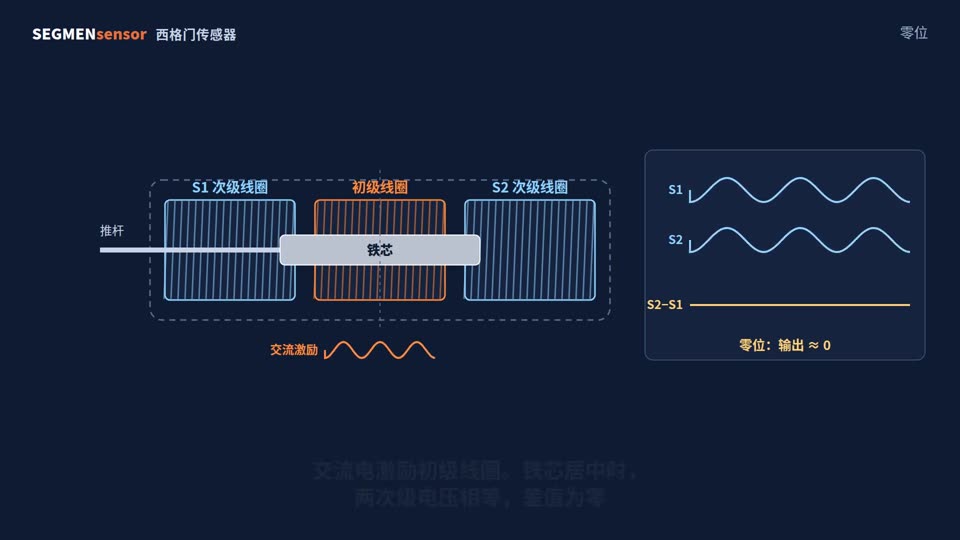

交流电激励初级线圈。铁芯居中时， 两次级电压相等，差值为零
铁芯移动，一侧次级耦合更强： 差值大小表示位移量，相位表示方向
转换为 4–20 mA 等直流信号； 铁芯不接触线圈，无磨损
西格门 LVDT：量程 ±0.5 至 ±500 mm 官网 segmensensor.com.cn

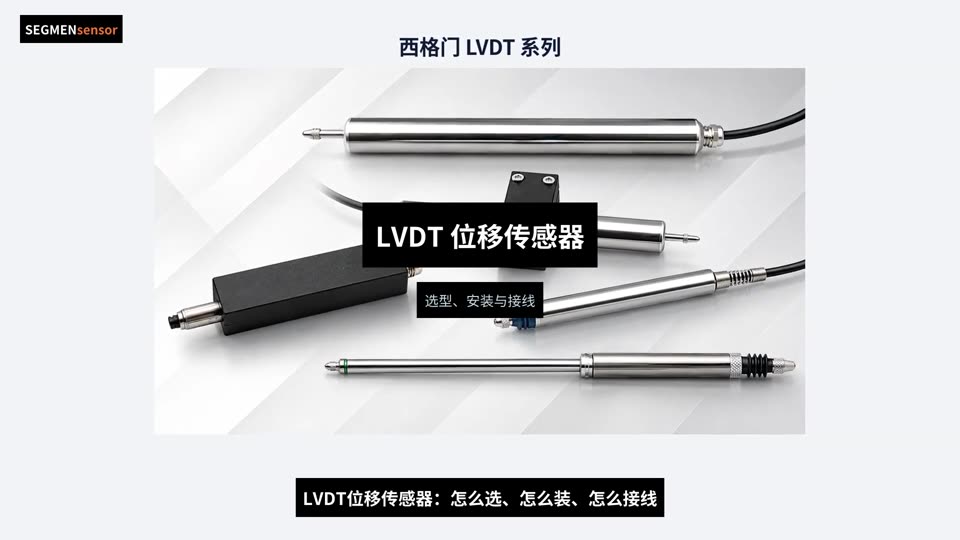

讲解 LVDT 的工作原理、测头式（SDVH）、分离铁芯式（SDVG）、笔式（SLT）三种类型、交流与直流输出的区别、安装与接线要点和下单参数。量程 ±0.5 至 ±500 mm，详情请访问。
LVDT位移传感器：怎么选、怎么装、怎么接线
LVDT：一个初级线圈、两个次级线圈 铁芯移动改变耦合，输出跟随位置，无接触无磨损
铁芯在中间零位时，两个次级信号互相抵消 铁芯向任一方向移动，输出增大，正负号代表方向
测头式：弹簧回弹测头，用于尺寸检测 量程 ±0.5 mm 至 ±5 mm
分体式：铁芯装在运动部件上，±2 至 ±100 mm 笔式（内置变送器）：最大 ±500 mm
交流型 LVDT 需要 1–10 kHz 外部激励 和信号调理器
直流型 LVDT 内置电路，供电 10–30 V DC 直接输出 4–20 mA、0–10 V 或 RS485 Modbus
安装时，铁芯要在孔内居中 避免和管壁摩擦，也不要让测头受侧向力
夹紧壳体时不要过紧，避免壳体变形
± 量程：参考位置设在中点，输出为零 4–20 mA 型则为 12 mA
直流型接线：电源 + 和 0 V 信号接 PLC 模拟量输入，屏蔽层单端接地
交流型接信号调理器：激励接初级，次级接回输入 电缆远离电机和变频器电缆
确定行程、线性度、输出、供电、温度和连接 线性度：标准 ±0.25% FS，高精度 ±0.1% FS
西格门提供测头式、分体式和笔式 LVDT 303 或 316L 不锈钢，IP67
LVDT位移传感器，一件起订 规格书和报价请上 segmensensor.com.cn
压力开关在设定点输出通断信号，适合报警和简单控制；压力变送器输出连续的 4–20 mA 等信号，适合监测和闭环控制。一个视频讲清两者区别和选型思路。西格门 SYK102 压力开关与压力变送器。
压力开关还是压力变送器，该选哪个？
两者测量同一个压力， 区别在于输出什么信号

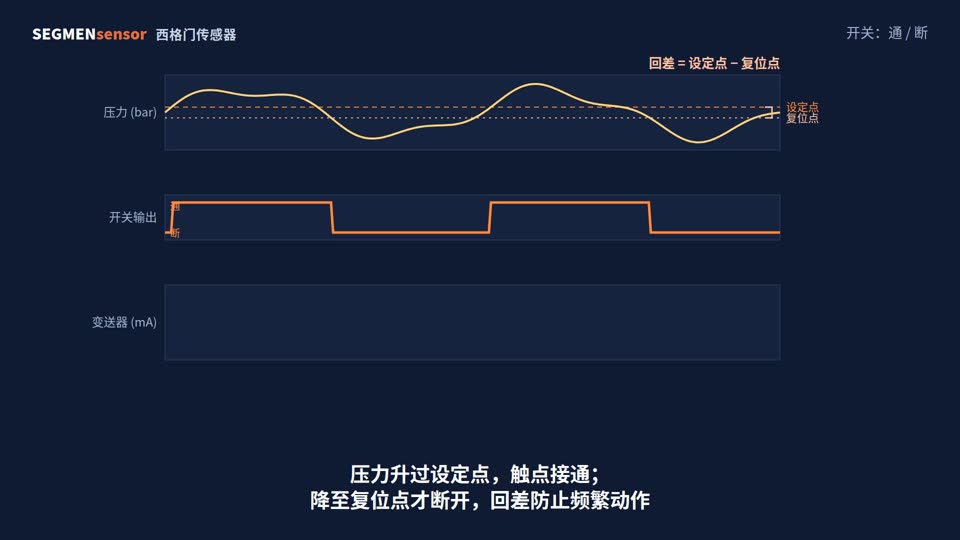

压力升过设定点，触点接通； 降至复位点才断开，回差防止频繁动作
变送器输出连续的 4–20 mA 信号， PLC 随时掌握准确压力值
简单泵控和报警用开关； 监测、闭环控制和趋势记录用变送器
SYK102 压力开关 · 压力变送器（最高 400 bar） 官网 segmensensor.com.cn

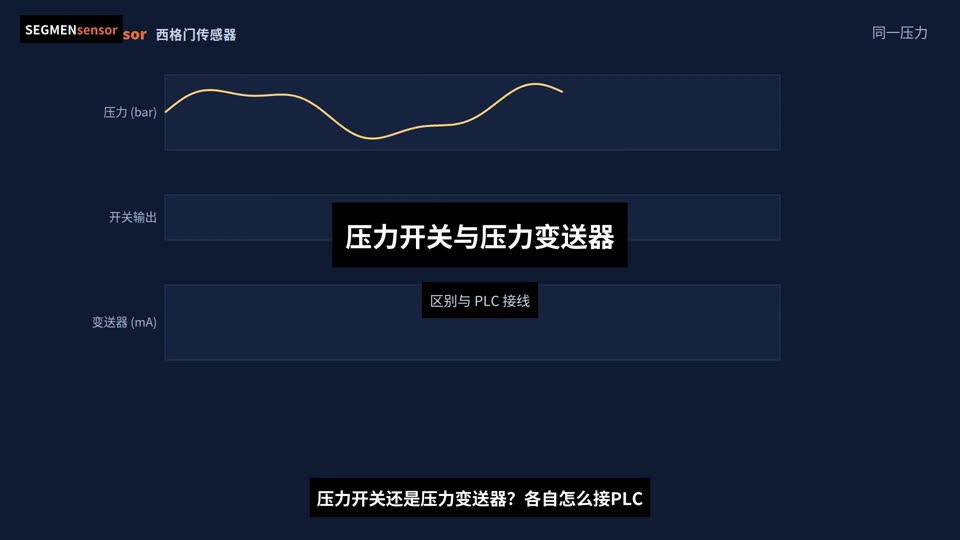

对比压力开关与压力变送器的工作方式，演示两者接 PLC 的接线方法、回路电阻和 4–20 mA 换算，并说明如何选型。SYK102 压力开关 0.5–8.5 bar 可调，压力变送器量程 0–0.1 至 0–400 bar，详情请访问。
压力开关还是压力变送器？各自怎么接PLC
压力开关有设定点：超过设定点触点动作 降到更低的复位点才复位，差值就是回差
压力变送器输出连续的 4–20 mA 信号 随压力变化
压力开关接线很简单： 继电器触点把 24 V 接到 PLC 数字量输入
压力超过设定点，触点闭合 输入点接通；低于复位点，又会断开
压力变送器用电流回路： 电源、变送器和PLC输入串联在同一个回路里
电源正极接变送器，变送器回线接PLC模拟量输入 一对线同时传输电源和信号
24 V 供电时，回路总电阻应在 600 Ω 以内
PLC 把电流换算成压力： 4 mA 对应零，20 mA 对应满量程
零压力输出 4 mA，读到 0 mA 说明断线 而不是压力为零
怎么选？简单的跳闸、报警或停泵 用压力开关就行，甚至不需要PLC
如果PLC需要读取、记录或控制实际压力值 就用压力变送器
SYK102 压力开关可调范围 0.5–8.5 bar SPDT 触点，16 A / 250 V AC
压力变送器量程 0–0.1 bar 至 0–400 bar 精度 ±0.25% FS
也有真空开关，可选 NPN、PNP 继电器或 IO-Link 输出
压力开关和压力变送器，一件起订 询价请上 segmensensor.com.cn
为什么工业变送器常用 4–20 mA？电流信号抗干扰、可远传，4 mA 活零点还能判断断线。视频讲解两线制回路和换算公式 I = 4 + 16 × 测量值 ÷ 量程。西格门压力变送器、液位变送器、磁致伸缩传感器均提供 4–20 mA 输出。
4–20 mA 为何如此通用？
4–20 mA 变送器、电源和 PLC 输入 串联成一个回路，各处电流相同
电流代表测量值：4 mA 为量程下限， 20 mA 为满量程。本例量程 0–10 bar

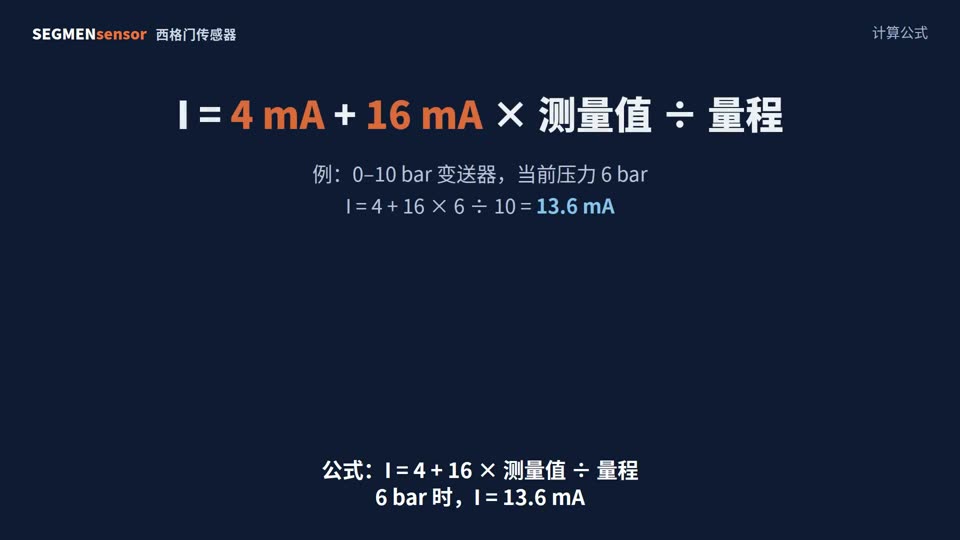

公式：I = 4 + 16 × 测量值 ÷ 量程 6 bar 时，I = 13.6 mA
为什么从 4 mA 开始？0 mA 即表示断线， 可两线制供电，线缆电阻不影响信号
PLC 端用 250 Ω 电阻， 把 4–20 mA 转换为 1–5 V
西格门压力变送器 · 4–20 mA 输出 官网 segmensensor.com.cn
压力单位 psi 后面的 g 和 a 是什么意思？psig 是表压（以大气压为零点），psia 是绝压（以真空为零点），两者相差约 14.7 psi。选压力变送器前先确认压力类型。西格门压力变送器 0–0.1 到 0–400 bar。
psi、psig、psia 有什么区别？

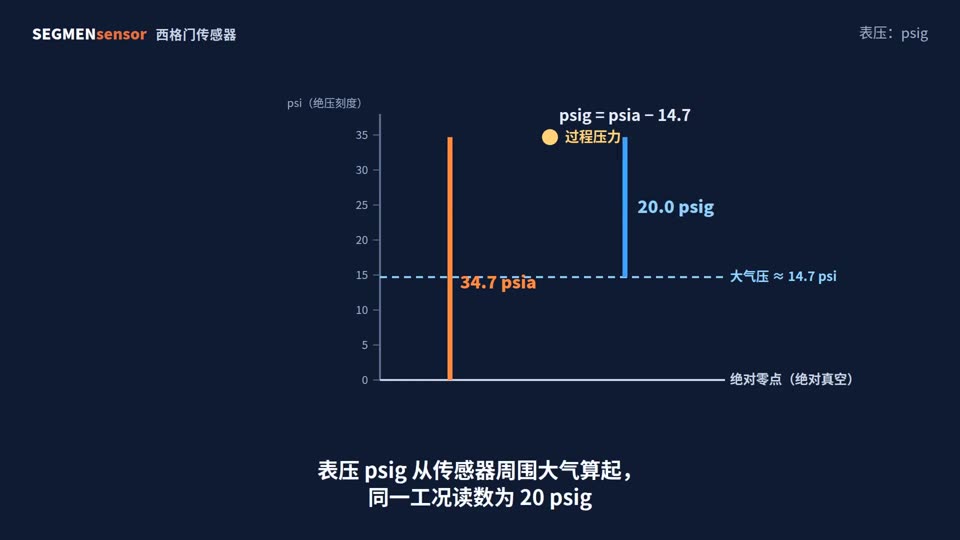

压力总要有基准：绝对零点即绝对真空； 海平面大气压约 14.7 psi
绝压 psia 从真空算起， 本例过程压力为 34.7 psia
表压 psig 从传感器周围大气算起， 同一工况读数为 20 psig
低于大气压时，表压为负值： −10 psig = 4.7 psia
多数储罐和液压系统用表压，真空或密闭用绝压 1 bar = 14.5 psi
西格门压力变送器：表压、绝压、差压可选 官网 segmensensor.com.cn
投入式液位变送器测量探头所在位置的液体静压，按 P = ρgh 换算液位；通气电缆把大气压引到传感器背面，抵消气压变化。适用于水池、水井、储罐。西格门传感器。
投入式液位变送器怎样测液位？
变送器放在罐底， 液位越高，传感器受到的压力越大

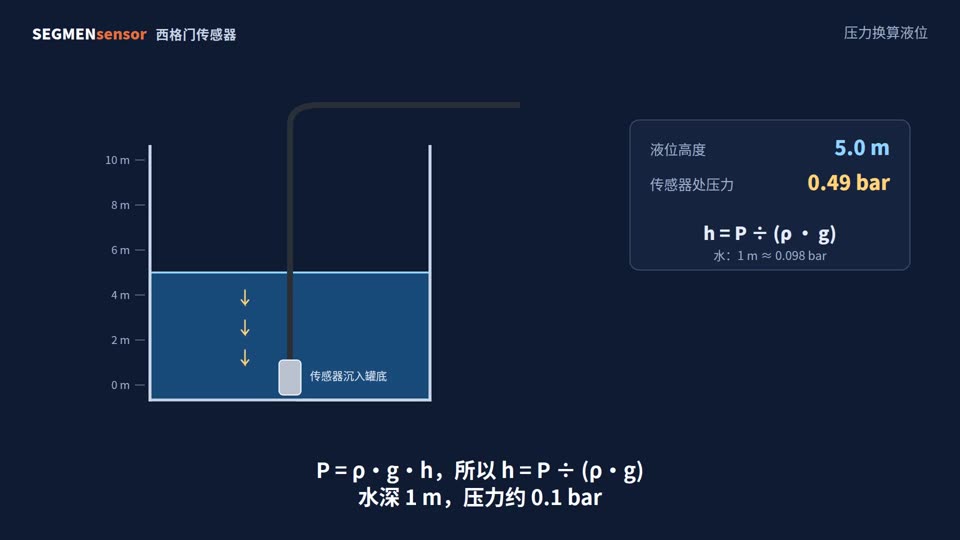

P = ρ·g·h，所以 h = P ÷ (ρ·g) 水深 1 m，压力约 0.1 bar
电缆内的导气管使传感器与大气连通， 大气压变化被自动抵消
输出 4–20 mA。量程 0–10 m 时： 4 mA 空罐，12 mA = 5 m，20 mA 满罐
西格门投入式液位变送器：0–1 至 0–100 m 水柱 官网 segmensensor.com.cn
讲解投入式液位变送器的测量原理、导气管与安装要点、两线制 4–20 mA 接线和液位换算方法，以及量程、电缆长度等选型参数。1 件起订，详情请访问。
投入式液位变送器：怎样安装和接线，读数才稳定

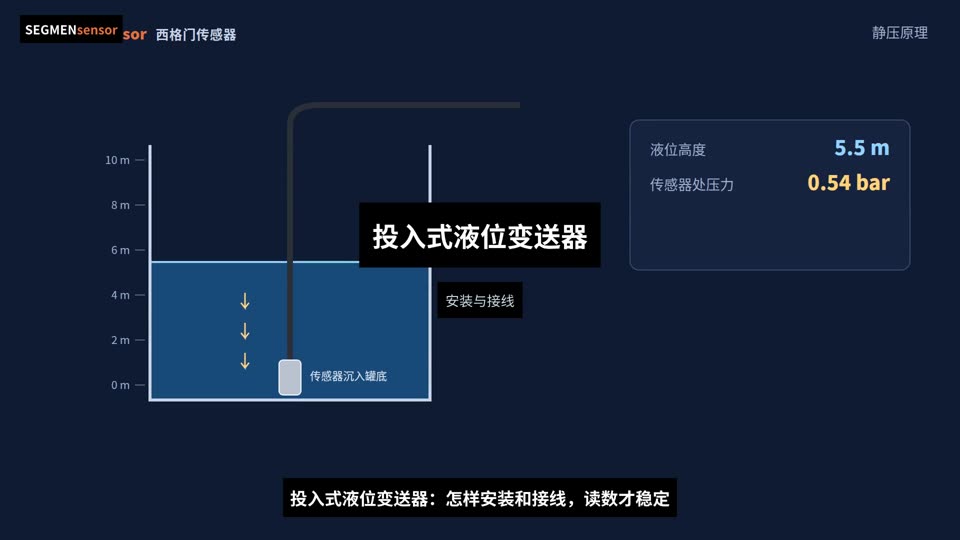

探头放在罐底，测量上方液体的压力 对水而言，1 m 水深约为 0.1 bar
电缆里有一根细导气管，让传感器背面通大气 抵消大气压变化的影响
安装时，把探头放到罐底或井底，并避开底部淤泥
液体流动或扰动较大时 用稳流管引导探头，让它保持静止
导气管要通大气、保持干燥 电缆末端接到带透气的接线盒
两线制回路：一对线同时传输 12–36 V DC 电源和 4–20 mA 信号
电源正极接变送器 变送器回线接 PLC 模拟量输入
量程 0–10 m 时：4 mA 为空罐 12 mA 为 5 m，20 mA 为满量程
换算：电流减 4 mA，除以 16 mA，再乘以量程
确定量程（0–1 至 0–100 m 水柱）和电缆长度： 标准 5 m，最长 50 m
标准精度 ±0.1% FS，316L 不锈钢探头，IP68
化工介质可选 PTFE 电缆
在产线上，密封好的不锈钢组件充气后浸入水中 有泄漏就会冒气泡
壳体在装配前逐一检验
投入式液位变送器，一件起订 询价请上 segmensensor.com.cn
讲解浮球液位开关的干簧管原理、浮球材质选择、安装要点，以及接 PLC 和控制水泵的正确接线方法。1 件起订，样品 5–7 个工作日，详情请访问。
浮球液位开关：怎么选、怎么装 怎么接PLC或水泵
导杆内有密封干簧管，浮球里的磁铁使其通断 开关动作不需要供电
PP 浮球：水和一般用途，最高 85 °C 316L 不锈钢：耐温耐压，最高 120 °C
PVDF 用于腐蚀性介质 标准浮球要求液体比重 ≥0.7
简单报警用单点；泵控加高低位报警 用 2–6 个开关点的多点式
用过程螺纹安装，标准 3/4" NPT 浮球远离进液口，液面扰动大时加稳流管
SPDT 触点：一常开、一常闭 先确认上升还是下降动作，再选触点
接 PLC：公共端接 24 V DC，触点接数字量输入 报警用常闭更安全：断线也会报警
触点 10 A / 250 V AC（阻性），勿直接带电机 用浮球控制接触器线圈，再由接触器控制水泵
在产线上，导杆和浮球注塑成型 内部干簧管自动成型、剪脚
每根导杆灌封密封 每只开关都在多工位测试台上检测
确定结构、浮球与导杆材质、电缆长度和过程螺纹 动作精度 ±5 mm，精密干簧管可达 ±2 mm
浮球液位开关，一件起订 规格书和报价请上 segmensensor.com.cn
时差法超声波流量计：两个探头夹在管道外壁，测量顺流与逆流的超声波传播时间差，计算流速与流量，不断管、不停机即可安装。西格门 U10 / U11 / U20 外夹式超声波流量计。
外夹式流量计如何测量封闭管道流量？
两个超声波换能器夹装在管道外壁， 不接触液体，无需断管

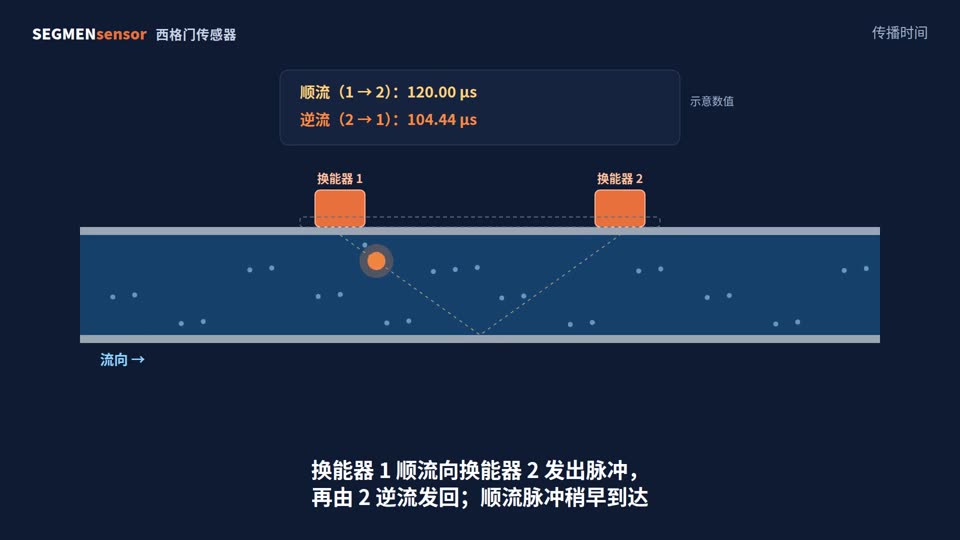

换能器 1 顺流向换能器 2 发出脉冲， 再由 2 逆流发回；顺流脉冲稍早到达
时间差与流速成正比， 乘以管道内截面积，即得流量
设置时输入管径、壁厚、管材和液体， 仪表自动算出换能器安装间距
西格门外夹式流量计：DN10–DN5000（视型号） 官网 segmensensor.com.cn
从现场检查、直管段选择（上游 10D、下游 5D）、V/Z/W 安装方式、耦合剂、探头安装、接线到信号检查和读数验证，附常见问题处理。规格书与报价请访问。

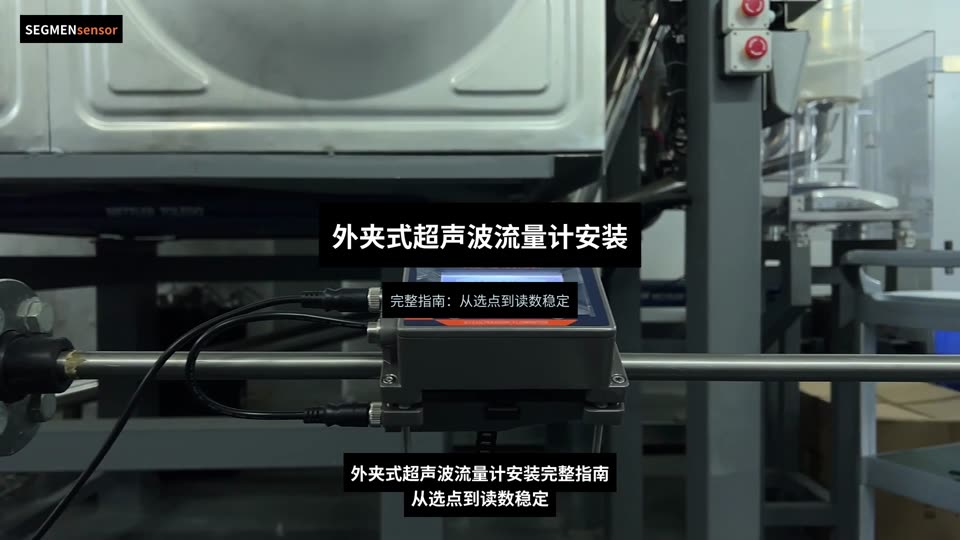

外夹式超声波流量计安装完整指南 从选点到读数稳定
先检查现场。时差法流量计要求管道始终满管 液体干净，不能有大量气泡或杂质
直管段：上游 ≥10D、下游 ≥5D 远离弯头、阀门和泵；水平管道装在侧面
实测管道外径和壁厚，不要直接用公称尺寸 管径输错，读数会一直有固定偏差
输入外径、壁厚、管道材质和液体类型 流量计会自动算出探头间距
V 法：两个探头在同一侧，默认方式 Z 法适合大管径或衬里管；W 法适合小管径
探头间距始终沿管道轴线方向，按中心到中心测量
清理两个探头安装位置，去掉油漆、铁锈和油污 表面不干净，是信号弱最常见的原因
在每个探头表面涂一条耦合剂 排除空气间隙，让超声波顺利进入管壁
按流量计算出的间距，把两个探头装进安装导轨
把探头紧压在管道上，用链条夹具固定 保证两个探头平行且不会移动
固定式和一体式遵循同样规则： 固定式用夹具固定，一体式用内六角扳手拧紧
把上游和下游电缆接到对应接口 信号电缆要远离变频器和动力电缆
固定式流量计还要接电源 以及 4–20 mA 或 RS485 输出
打开状态页：两个探头信号强度 最好都在 60% 以上
信号偏低：重新清洁表面、重涂耦合剂 核对间距，或改用 Z 法安装
信号良好时 流量计显示瞬时流量、流速和累计流量
检查流速是否符合系统实际 条件允许的话，关闭阀门，确认读数回零
常见问题处理。读数不稳，通常是直管段太短； 信号弱，多半是表面不干净或管内有气泡
读数有固定偏差，通常是管道外径或壁厚输错了
便携、固定、一体式外夹流量计 规格书和报价请上 segmensensor.com.cn

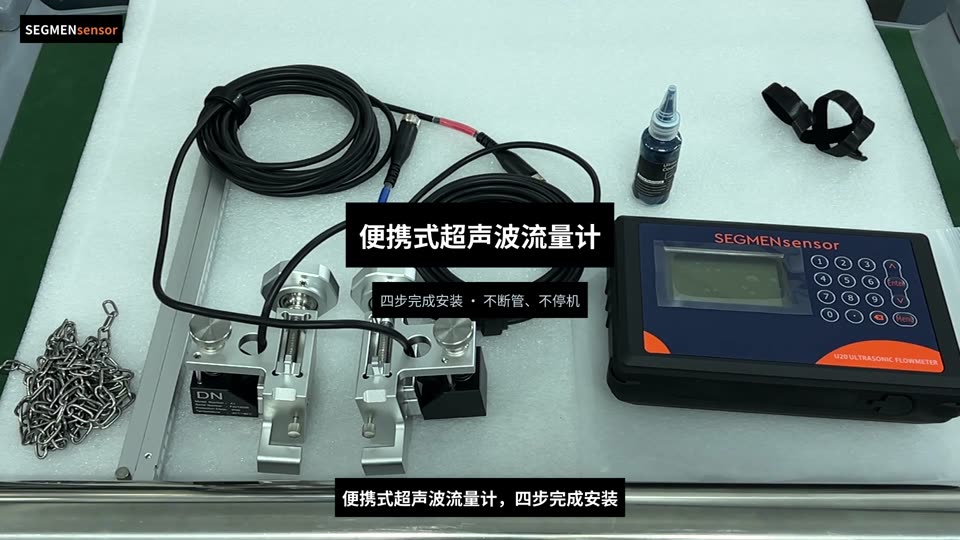

演示 U20 手持式外夹超声波流量计的四步安装：输入管道参数、涂耦合剂、安装探头、检查信号，适用 1"–48" 管道。不用断管、不用停机，适合现场巡检和临时测流。规格与询价请访问。
便携式超声波流量计，四步完成安装
整套包括电池供电的手持主机 一对外夹式探头、安装夹具和耦合剂
第一步：输入管道外径、壁厚、材质和液体类型 主机自动算出探头安装间距
第二步：清洁管道表面，探头表面涂上耦合剂 让超声波顺利进入管壁
第三步，按算出的间距把探头装在管道外壁 用链条夹具固定。不用断管，不用停机
第四步，在状态页查看信号强度和信号质量 必要时微调探头位置
随后，主机实时显示瞬时流量、流速和累计流量
U20 适用 1"–48"（25–1200 mm）管道，精度 ±1% 读数 询价请上 segmensensor.com.cn
演示小型一体式外夹超声波流量计的组装、涂耦合剂、夹装和菜单设置，管道不切割、不焊接、不停机。1 件起订，详情请访问。
小型一体式超声波流量计，组装与安装

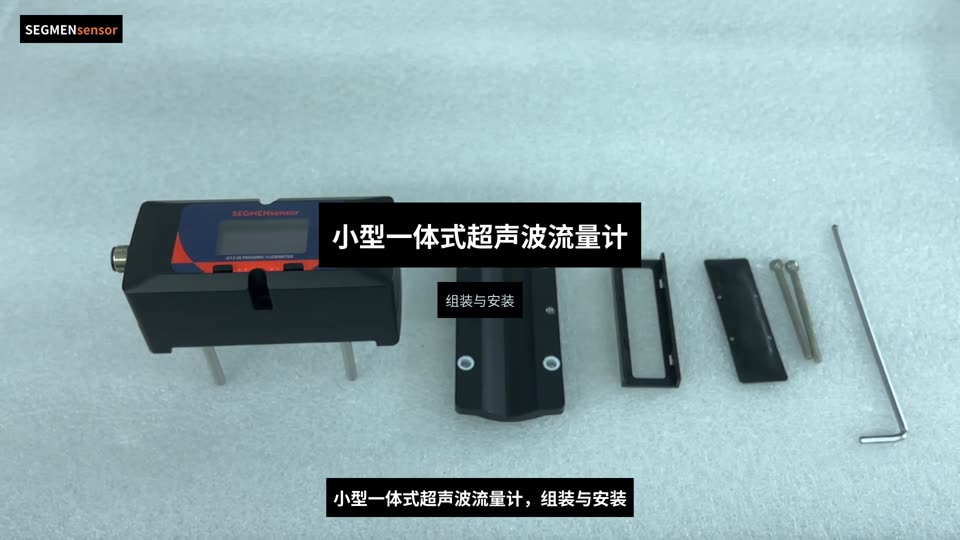

整套包括主机、夹紧组件、安装杆和内六角扳手 先把夹紧组件装好
然后把主机和夹紧组件扣合，组成一个紧凑的整体
在探头表面涂上耦合剂，排除空气间隙 让超声波顺利进入管壁
把整机夹到管道上，用内六角扳手拧紧 管道保持密闭，不用切管、不用焊接、不用停机
按菜单提示，依次设置管道外径和其他管道参数
设置完成后，屏幕实时显示瞬时流量，单位 L/min
外夹式超声波流量计 详情请上 segmensensor.com.cn

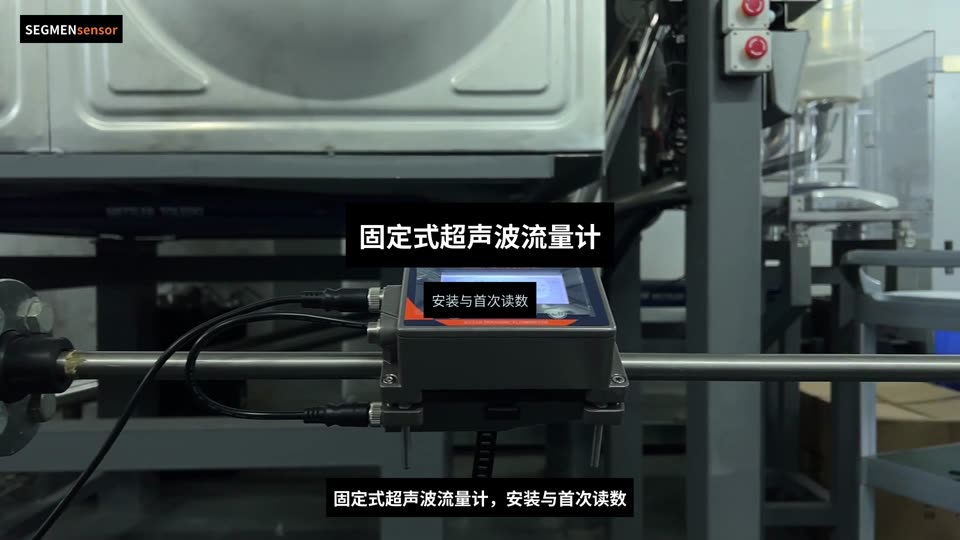

固定式外夹超声波流量计从安装、接线、参数设置到信号检查和首次读数的完整过程，支持 4–20 mA 与 RS485 Modbus 接入 PLC/SCADA。规格与询价请访问。
固定式超声波流量计，安装与首次读数
变送器直接装在管道上，探头夹在管道外壁 既不用切管，也不接触介质
把探头电缆接到对应接口，再接上电源
用前面板按键，输入管道外径和壁厚
状态页随后显示两个探头的信号强度和信号质量
流量稳定时，读数也保持稳定
4–20 mA 和 RS485 Modbus 输出 可将流量计接入 PLC 或 SCADA 系统
外夹式超声波流量计 询价请上 segmensensor.com.cn

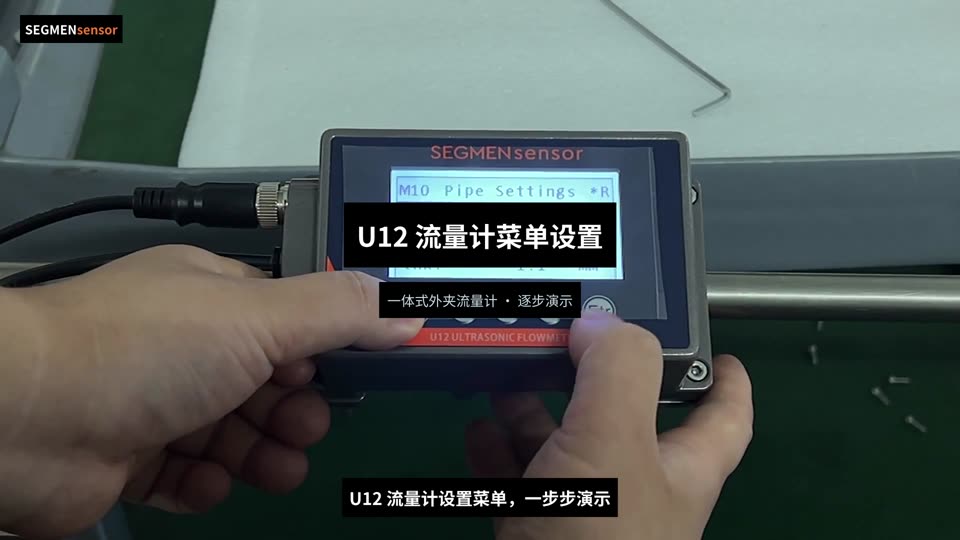

逐步演示 U12 一体式外夹超声波流量计的菜单设置：管道外径壁厚、液体、探头安装方式、间距、阻尼、信号状态和零点设置。适用 DN15–DN65，详情请访问。
U12 流量计设置菜单，一步步演示
在管道设置里，输入管道外径和壁厚 这里是 16 mm 和 1.1 mm
接着选择液体，这里是水
然后选择探头安装方式
流量计自动算出探头间距
阻尼让显示读数更平稳
状态页显示上下游信号强度、信号质量和实测声速
零点设置用来设定零点和小流量切除值
U12 适用 DN15–DN65，4–20 mA、RS485 Modbus 输出 询价请上 segmensensor.com.cn
西格门（深圳）工业发展有限公司，2019 年在深圳建厂，工程团队拥有 20 年以上传感器经验。本片展示磁致伸缩、液位、接近开关、压力、LVDT 和超声波流量计的生产与测试，1 件起订、24 小时内回复，详情请访问。

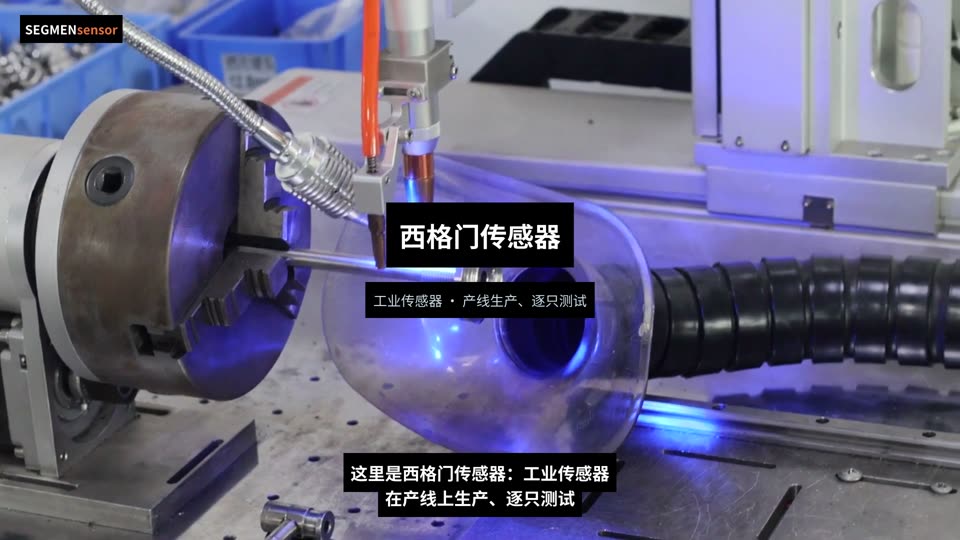

这里是西格门传感器：工业传感器 在产线上生产、逐只测试
从激光焊接到信号检测，出货前 100% 测试
六条产品线：磁致伸缩、液位、接近开关 压力、LVDT 和超声波流量计
西格门（深圳）工业发展有限公司 2019 年深圳建厂 · 工程团队 20 年以上经验
磁致伸缩位移传感器从电子部件开始： 电路板人工焊接，再装配头部、电缆和接插件
测杆和法兰激光焊接 每支传感器的回波信号都用示波器检查
在直线测试台上，磁环沿测杆移动 软件检查整个行程上的读数
随后激光打标铭牌。量程 25–8000 mm
液位产品方面，浮球开关的导杆和浮球注塑成型 内部干簧管自动成型、剪脚
每根导杆灌封密封 每只开关都在多工位测试台上检测
密封的不锈钢组件充气后浸入水中检漏
接近开关在自动装配机上生产 每个感应元件自动定位、装配
再进高温试验箱老化 由专用测试工位检测每支传感器的开关功能和输出
外夹式超声波流量计在水流量测试线上运行 配有不锈钢水箱和多种管径的管路
固定式和小型一体式流量计装上测试线 在通水状态下核对读数
到了现场，探头夹在管道外壁 不用断管，不用停机
压力变送器、压力开关和LVDT位移传感器 共同构成我们的核心产品线
1 件起订 · 样品 5–7 个工作日 量产 3–5 周 · 24 小时内回复
西格门传感器。规格书和报价 请上 segmensensor.com.cn
实拍传感器出厂前的质量检测：电路板检验、通电老化、高温老化、功能测试、直线台标定、示波器信号检查和激光打标，逐只测试。详情请访问。
西格门传感器的质量检验，从电路板到铭牌

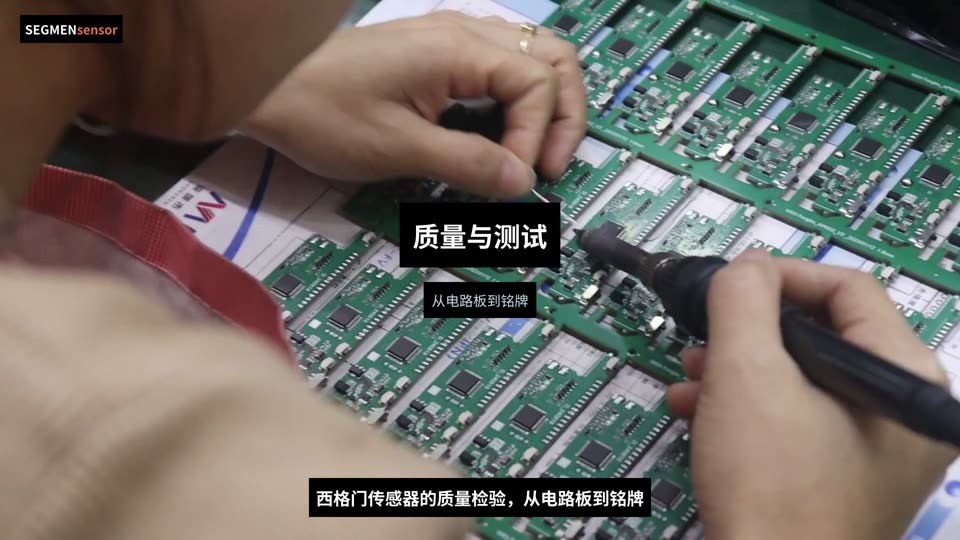

电路板在产线上焊接并检验
成品传感器在老化架上通电老化 指示灯显示每支传感器的开关动作
传感器在高温试验箱中进行老化
随后，专用测试工位逐一检测 每支传感器的开关功能和输出
位移传感器在直线测试台上标定 并用示波器检查回波信号
最后，每块铭牌用激光打标
逐只测试，一件起订。segmensensor.com.cn
实拍磁致伸缩位移传感器的生产过程：电路板焊接、装配、激光焊接、老化、示波器信号测试、直线台标定和激光打标。量程 25–8000 mm，1 件起订，详情请访问。

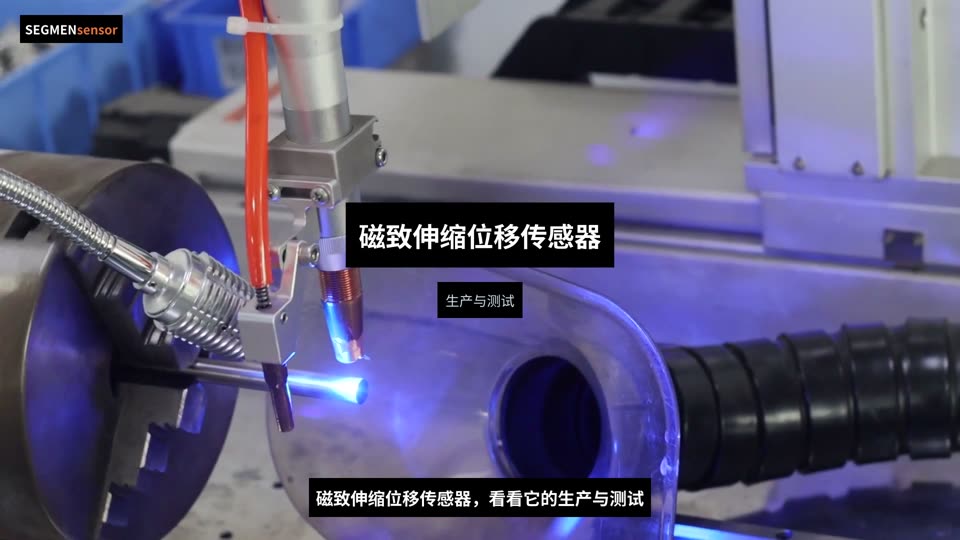

磁致伸缩位移传感器，看看它的生产与测试
先从电子部件开始：电路板人工焊接 再装进传感器头部
头部、电缆和接插件装到壳体上 再用热缩套管密封接线处
测杆和法兰在旋转工装上激光焊接 用摄像头对准每一道焊缝
电子部件随后上老化架老化
每支传感器都要测试： 示波器检查回波信号，仪表检查输出
随后每支传感器在直线测试台上标定 软件逐点检查整个行程上的读数
最后，用激光在铭牌上打上型号和公司名称
量程 25–8000 mm · 1 件起订 询价请上 segmensensor.com.cn

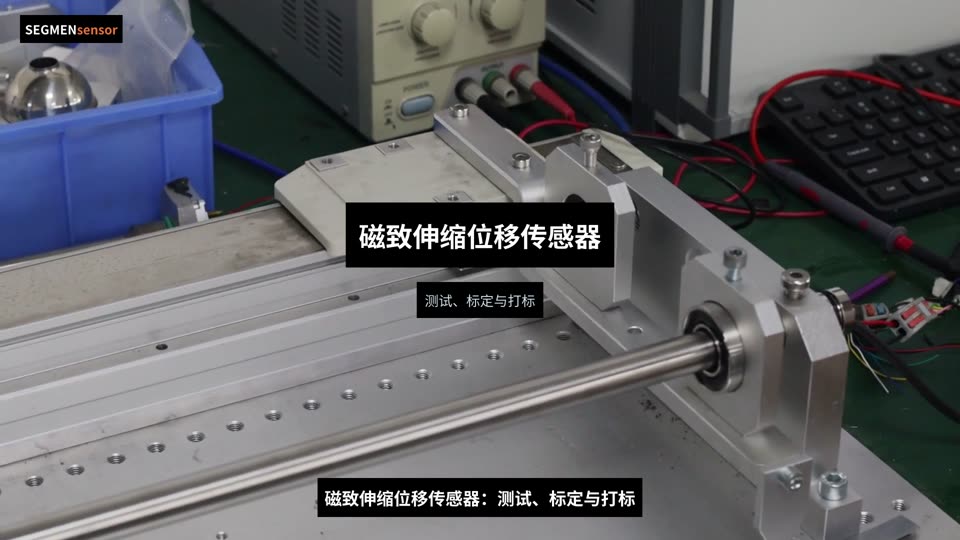

实拍磁致伸缩位移传感器的老化、示波器回波信号检查、直线测试台标定、软件记录和激光打标铭牌。逐只测试，1 件起订，详情请访问。
磁致伸缩位移传感器：测试、标定与打标
电路板在装配前先上老化架老化
随后每支传感器接线，准备测试
用示波器检查回波信号
在直线测试台上，磁环沿测杆移动 按实际位置标定输出
标定值在软件中设定并记录存档
最后，用激光在每块铭牌上打上型号和公司信息
一件起订，segmensensor.com.cn

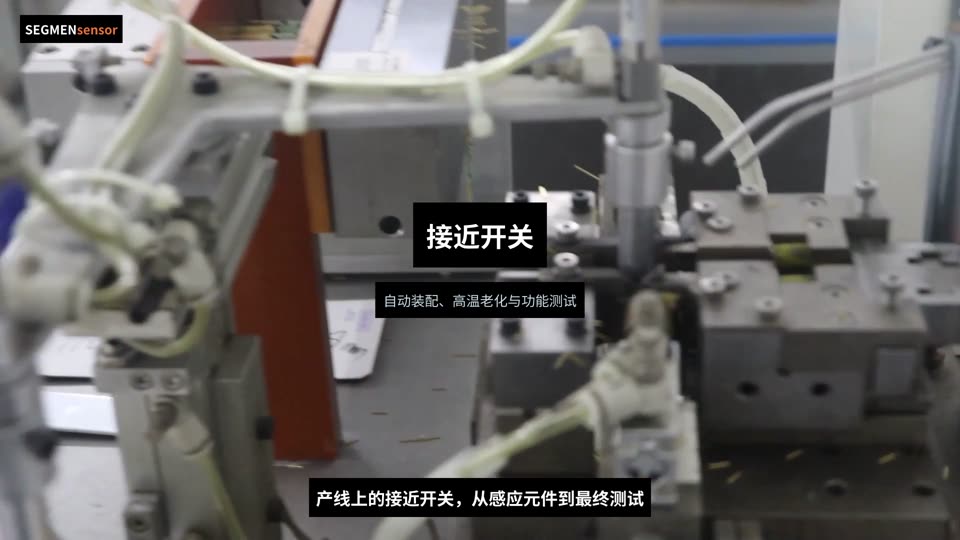

实拍接近开关在产线上的自动装配、高温老化和专用工位功能测试，每支传感器出货前逐只检测。1 件起订，详情请访问。
产线上的接近开关，从感应元件到最终测试

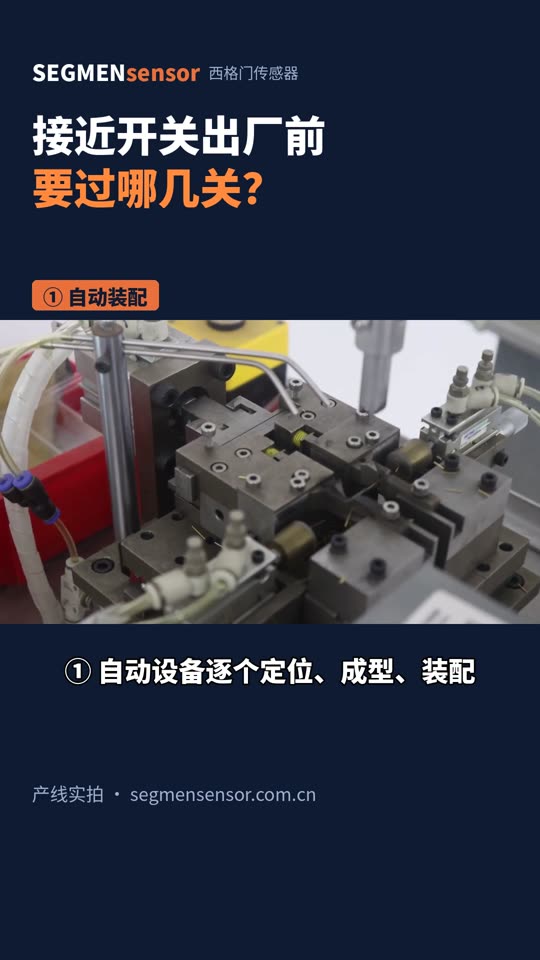

感应元件被逐个送入自动装配机
每个元件依次自动定位、成型和装配，一个接一个
成品开关放进高温试验箱里老化
随后，专用测试工位逐一检测 每支传感器的开关功能和输出
每个工位的读数都要核对，合格后才包装
一件起订，segmensensor.com.cn
实拍浮球液位开关从导杆浮球注塑、干簧管焊线、灌封、装配到多工位测试台逐只检测的全过程。1 件起订，样品 5–7 个工作日，详情请访问。

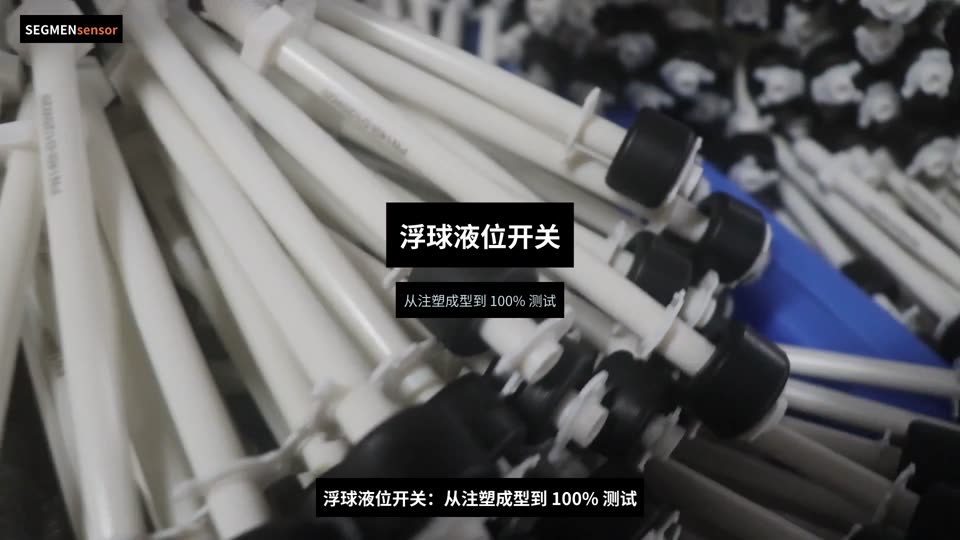

浮球液位开关：从注塑成型到 100% 测试
在产线上，导杆和浮球用白色 PP 料注塑成型
干簧管电路板与引线焊接在一起
焊好的电路板装进导杆内
随后由自动点胶机灌封，密封每根导杆
浮球套上导杆，用卡簧固定
每只开关都要人工逐一检查开关动作
多工位测试台上，浮球上下往复，逐一检测开关点 各工位面板表实时显示检测结果
浮球液位开关，一件起订 询价请上 segmensensor.com.cn

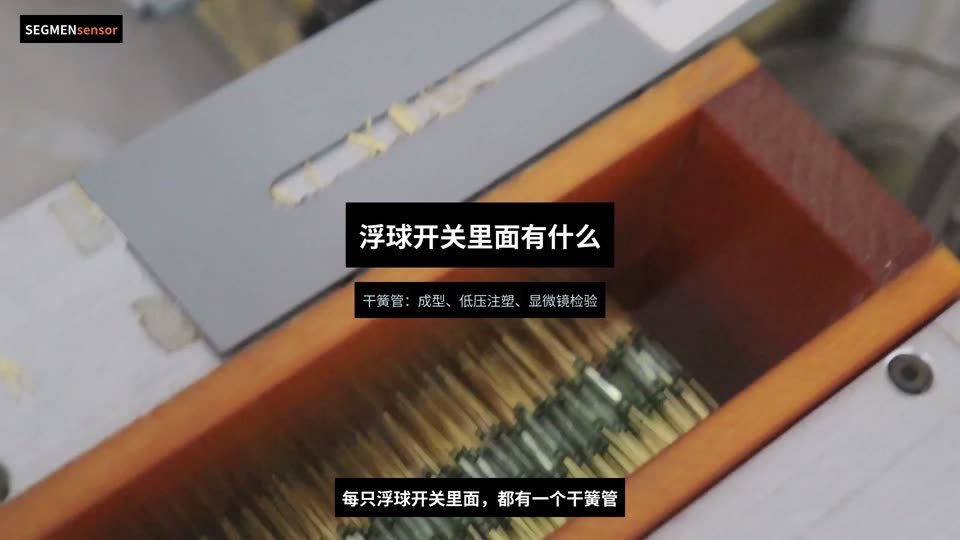

浮球开关的核心是干簧管：本片实拍干簧管自动成型剪脚、低压注塑包封和显微镜检验。支持 OEM 定制，1 件起订，详情请访问。
每只浮球开关里面，都有一个干簧管
在产线上，玻璃干簧管由送料机构自动送入成型机
成型机把每个干簧管的引脚折弯 剪切成固定的形状和长度
干簧管装上电路板后，用低压注塑整体包封 防潮、抗振
最后在显微镜下检验 逐一检查玻璃管体、封口部位和触点状态
浮球开关和磁性传感器用干簧管 详情请上 segmensensor.com.cn
实拍液位与位移传感器不锈钢壳体和测杆的分拣检验、压装与气密检漏：充气后浸入水中，有泄漏即冒气泡，每个组件逐一检测。详情请访问。

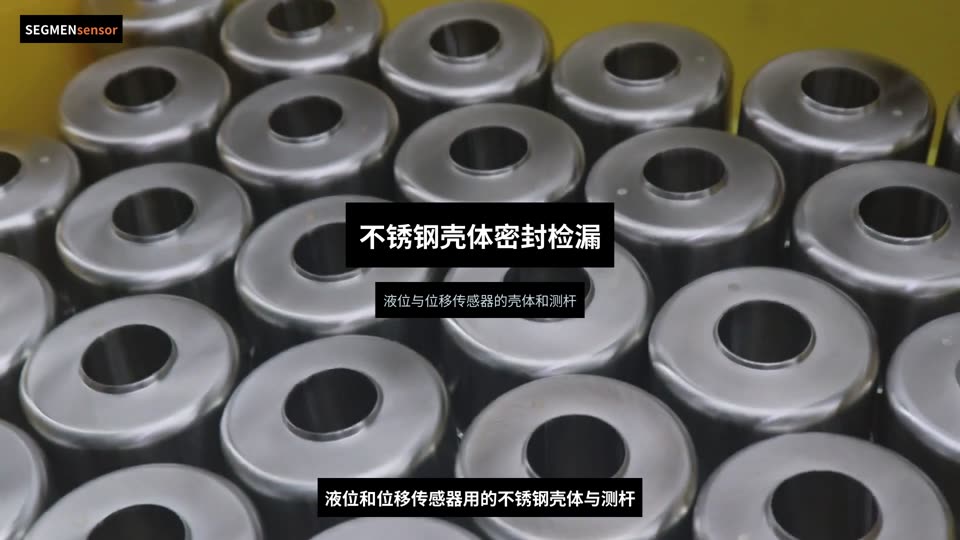

液位和位移传感器用的不锈钢壳体与测杆
在产线上 机加工好的不锈钢壳体在装配前先分拣、检验
测杆装上带螺纹的过程接头
零件在气动压机上压装
每个密封组件都要检漏：充气后浸入水中 有泄漏就会冒出气泡
询价请上 segmensensor.com.cn

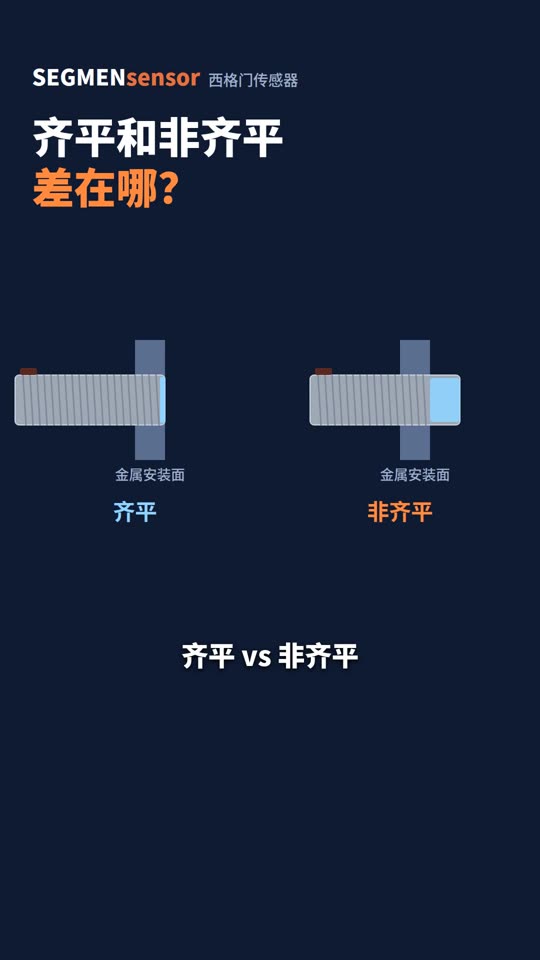

接近开关、磁致伸缩、LVDT 的常见问题，每条一分钟讲清，手机上看更方便。
扫码加微信
张工快速报价
