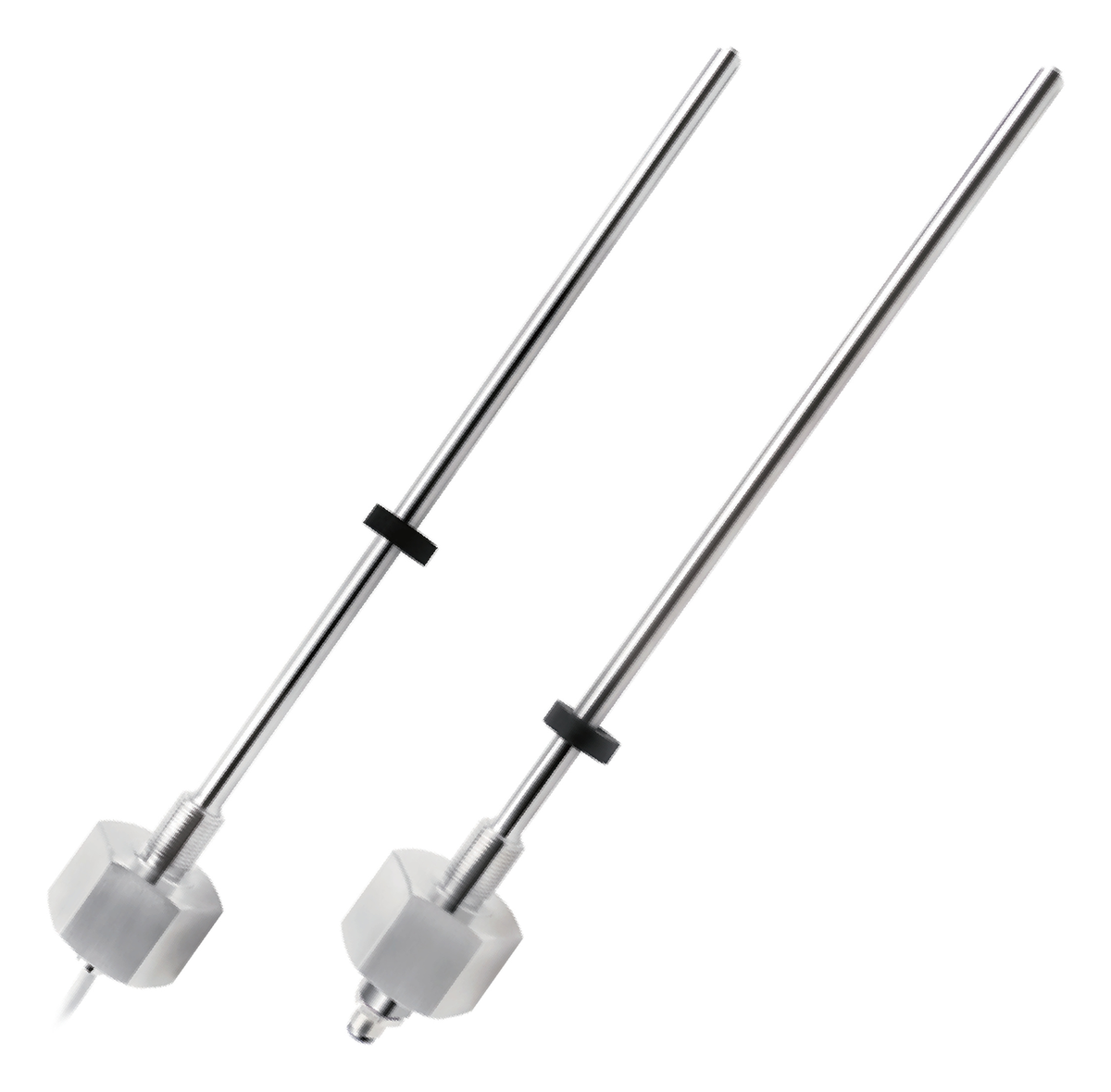

非接触绝对值测量，16位D/A分辨率，量程25–8000mm。位移型精准反馈液压油缸/煤矿液压支护活塞位置，耐压 35 MPa（350 bar）持续；液位型SGM-LS10 重复精度±0.005mm，SE-LX 系列重复精度±1mm/±0.1mm，用于光伏设备、半导体液槽、石化储罐液位检测。SE-LX 隔爆型、SE-PR30 本安型（防爆证书与型号以订货确认），样品 5–7 个工作日。
以下为标准型参数，非标规格可定制，请联系张工确认。
| 参数项 | 标准规格 | 备注 |
|---|---|---|
| 测量原理 | 磁致伸缩时差法 | 绝对值输出，非增量型 |
| 测量范围 | 25mm – 8000mm | 具体量程以型号与订货确认 |
| 分辨率 | 模拟量 16 位 D/A | SSI 分辨率按订货码选择（如 SS25G005F 为 5 μm）；SE-LX 1mm / 0.1mm |
| 重复精度 | <±0.001%FS（最小±5μm，SGM-PR10） | SGM-LS10 ±0.005mm；SE-LX ±1mm / ±0.1mm |
| 非线性度 | <±0.01%FS（最小±50μm，SGM-PR10） | SGM-LC10 <±0.05%；SE-LX ±1mm |
| 输出信号 | 4-20mA / 0-10V / RS485 / SSI | 下单时指定 |
| 供电电压 | 24VDC（±20%） | 以规格书为准 |
| 防护等级 | IP67 | 液位型IP68 |
| 工作温度 | -40℃ ~ +85℃ | SE-LX 测杆高温版 -40~+250℃ |

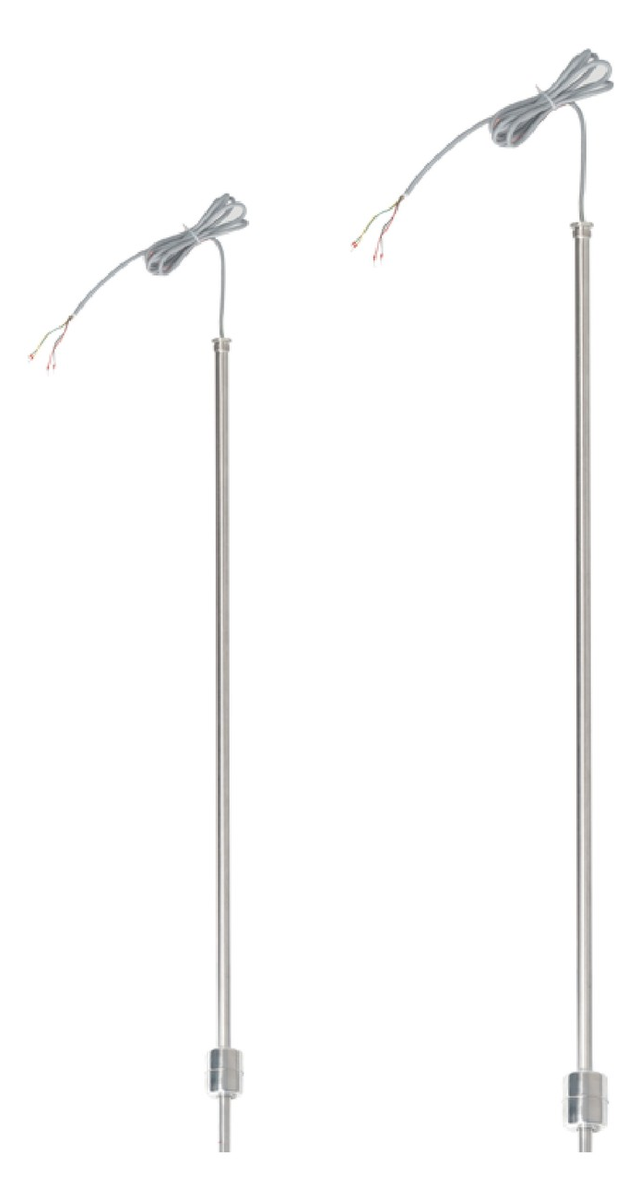

| 防爆 | SE-LX 隔爆型、SE-PR30 本安型 | 防爆证书与型号以订货确认 |
| 材质 | 传感器头铝合金（SGM-PR10 / SE-LX）或 304 不锈钢（SGM-LS10 / SGM-LK10）；法兰 304 不锈钢 | SGM-LC10 为 PP 头 + PFA 测杆 |
| 接口连接 | M12 航空插头 / 直接出线 | M8 / 其他可定制 |
| 认证 | ISO 9001:2015 · CE · RoHS · 防爆证书（型号以订货确认） | 其他认证可询 |
技术参数参考GB/T 21117-2007《磁致伸缩液位计》（国家标准全文公开系统）及行业测试规范。
西格门磁致伸缩传感器对标进口一线品牌核心指标，工厂直供、按需报价，国内库存备货，样品交期 5–7 个工作日。
| 进口型号 | 西格门替代型号 | 量程 | 精度对比 |
|---|---|---|---|
| 进口某品牌 R 系列（拉杆式） | SGM-PR10 | 0-100mm | 非线性度 <±0.01%FS |
| 进口某品牌 高端 E 系列 | SGM-PR10 | 0-250mm | 重复精度 <±0.001%FS |
| 进口某品牌 G 系列（滑块式） | SGM-PR10 | 0-500mm | 非线性度 <±0.01%FS |
| 进口某品牌 液位系列 | SGM-LS10 | 0-1000mm | IP68 / 优于进口同级 IP67 |
需要验证替代可行性？提供原型号+应用场景，工程师24 小时内给出1:1参数对标报告，免费提供。

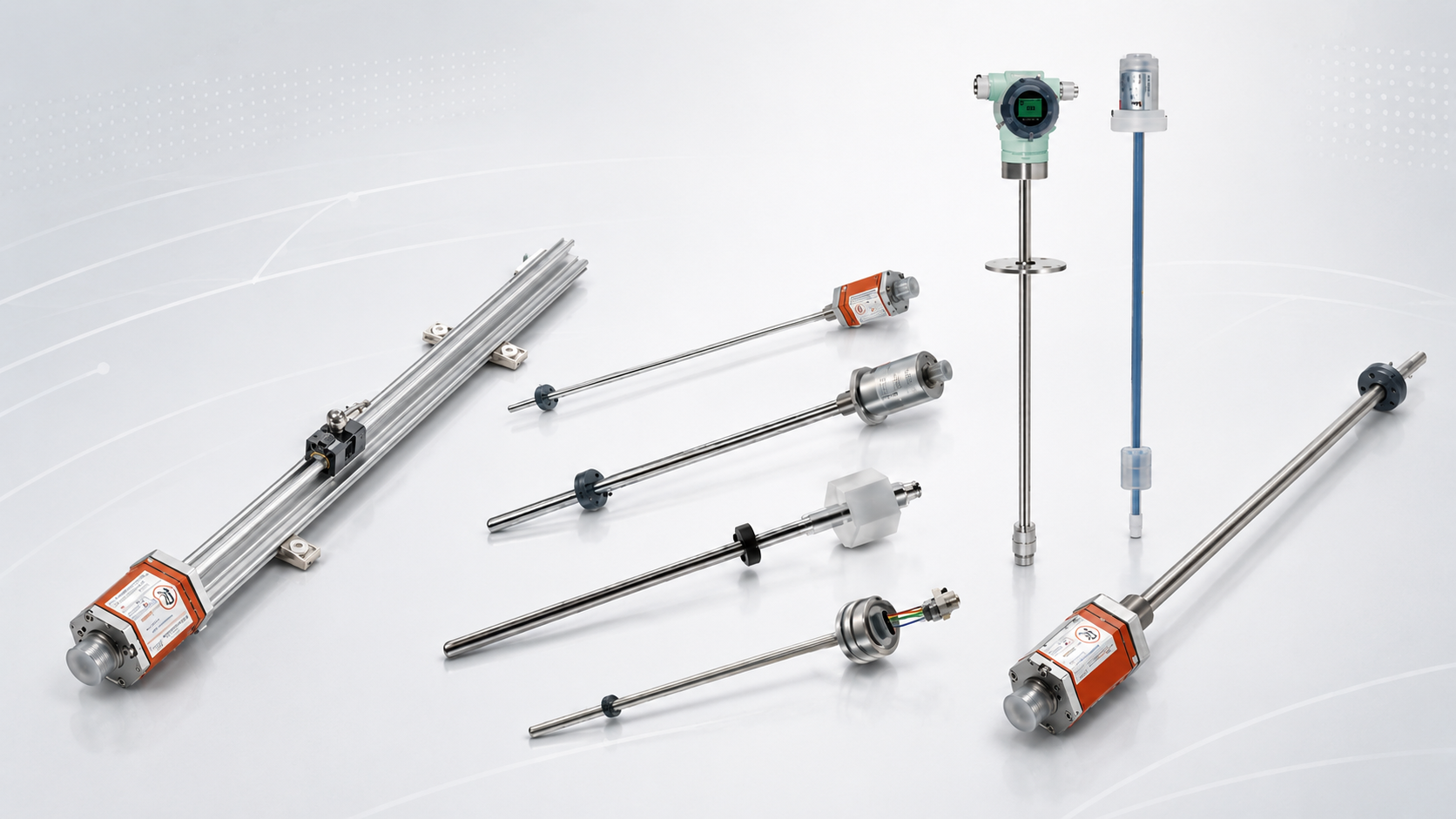

位移测量与液位测量全覆盖，标准型与防爆型同步供货。
位移型专为液压驱动设备精密反馈设计；液位型（SGM-LS10 重复精度±0.005mm）服务光伏、半导体等高端制造。
两者各有优势，选型取决于量程、安装条件和精度要求。
| 对比项 | 磁致伸缩传感器 | LVDT传感器 |
|---|---|---|
| 测量原理 | 磁致伸缩时差法，非接触 | 差动变压器，接触式 |
| 量程范围 | 25 – 8000mm（长量程优势） | 通常 1 – 300mm |
| 分辨率 | 模拟量 16 位 D/A，绝对值输出 | 按型号，需信号调理 |
| 抗振动冲击 | 优秀（非接触，无磨损） | 一般（机械接触，易磨损） |
| 安装难度 | 浮子套入即可，安装简便 | 同轴安装，精度要求高 |
| 适用场景 | 液压缸、储罐液位、长行程 | 短行程高精度静态测量 |
| 使用寿命 | 非接触，理论无限 | 接触磨损，约5-10年 |
| 价格 | 中等（性价比高） | 短量程款价格略低 |
不确定选哪款？联系张工免费选型咨询 →
进入各安装形式的型号详情页，查看完整参数、系列对比、应用与选型建议。

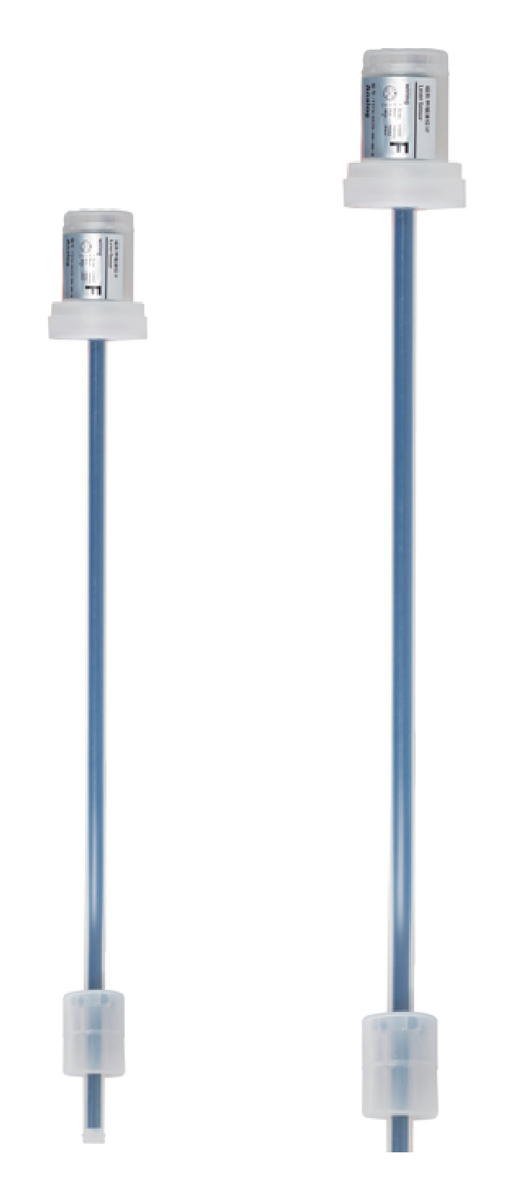

按介质与安装选择液位型号，查看完整参数与选型建议。
沉降/结构监测仪器与 OEM 芯体方案。
告诉我们量程（25–8000 mm）、输出信号（4-20mA / SSI / Profinet 等）、安装形式与数量，张工在工作日 24 小时内提供选型建议和含税报价，OEM 贴牌同样欢迎。
也可直接联系：+86 138 2870 4591（张工）；需要更多参数项可 填写完整询价表单 →；产品规格书见 资料下载。
告知量程和应用场景，张工为您免费推荐型号并提供含税报价
磁致伸缩选型指南 · OEM定制案例 · 工作日内回复含税报价
磁致伸缩为什么是"真绝对值、无漂移"——从起始脉冲到扭转波飞行时间讲清原理。
| 环节 | 说明（行业通用·未核实） |
|---|---|
| 核心元件 | 磁致伸缩波导丝 + 游标磁环（永磁体） |
| 测量量 | 扭转波飞行时间 TOF × 波速 = 位移 |
| 输出性质 | 绝对值（断电不丢位置、无漂移） |
| 分辨率 | 模拟量 16 位 D/A；SSI 按订货码选择（如 5 μm） |
| 输出接口 | 模拟量(4-20mA/0-10V/0-5V)、RS485 Modbus RTU、SSI（SGM-PR10） |
| 安装形式 | 杆式/内置液压缸、外置法兰、柔性等 |
以上为行业通用范围（含公开资料，未逐项核实）；具体分辨率/量程/接口以型号与订货确认为准。
按安装方式与场景选择：内置/外置/嵌入/法兰/微型/本安，量程、输出、订购代码各页详见。
磁致伸缩在液压伺服领域应用最广——注塑/硫化机、轧钢连铸 AGC、水轮机导叶/汽轮机气阀开度、水利闸门、盾构工程机械等。
| 对标项 | 行业常见（公开值·未核实） | 西格门（以订货确认） |
|---|---|---|
| 非线性度 | 以同行公开资料为准 | <±0.01%FS（最小±50μm，SGM-PR10） |
| 分辨率 | 约 0.038mm | 模拟量 16 位 D/A；SSI 按订货码（如 5 μm） |
| 工作温度(标准型) | 约 -20~+55℃ | -40~+85℃ |
| 耐压(内置液压缸) | 约持续 35MPa / 峰值 64MPa | 35MPa 连续 / 70MPa 峰值 |
| 数字接口 | SSI / RS485 为主 | + Profinet（询价，SGM-PR10 / SGM-PE10） |
| 现场维护 | 部分需撤压更换 | 模块化 / 电子仓可拆卸 |
"行业常见"为同行公开资料（未逐项核实）仅作对比；西格门数值以规格书与订货确认为准。核心优势：非线性 <±0.01%FS、16位D/A分辨率、Profinet（询价，SGM-PR10 / SGM-PE10）、-40~+85℃ 宽温、70MPa 峰值耐压。选型与国产替代评估见 磁致伸缩位移传感器选型与国产高精度替代指南。
