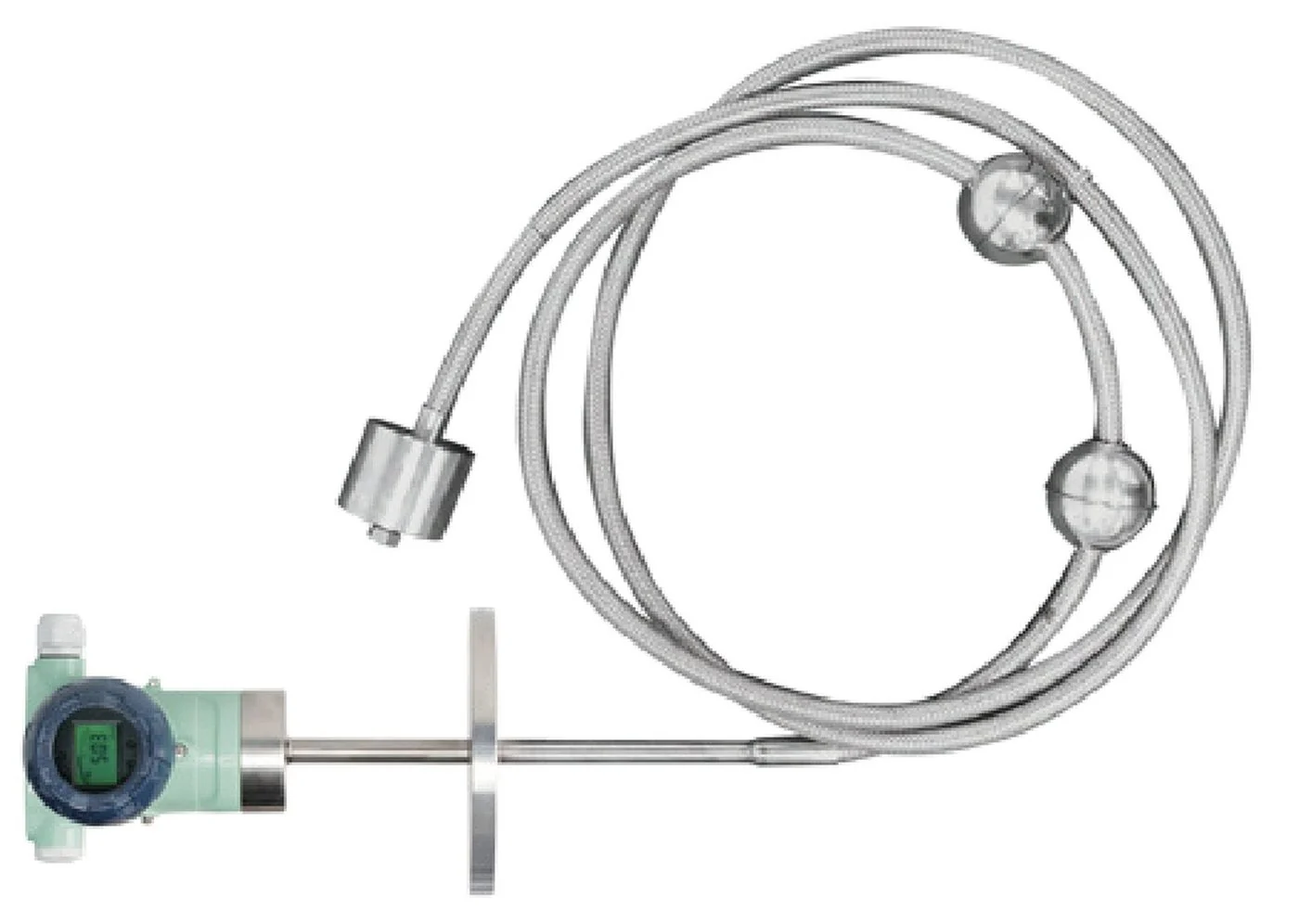

SE-LX30 软缆磁致伸缩液位计（200~8000mm，隔爆带显示）
SE-LX30 是隔爆型磁致伸缩液位变送器，测杆为 Φ18mm 不锈钢波纹软管，适合罐顶空间受限的储罐。量程 200~8000mm，单浮球测液位，双浮球测界面，现场显示，输出 4-20mA（HART 询价）、0-10V 或 RS485。
SE-LX30 是隔爆型磁致伸缩液位变送器，测杆为 Φ18mm 不锈钢波纹软管，适合罐顶空间受限的储罐。量程 200~8000mm，单浮球测液位，双浮球测界面，现场显示，输出 4-20mA（HART 询价）、0-10V 或 RS485。
参数来自 SE-LX30 规格书；订货量程以本表为准，更长量程、特殊温度或压力请询价。
| 参数项 | 规格 |
|---|---|
| 产品参数 输出类型 | |
| 模拟量输出 | 两线制4-20mA+HART（询价） / 四线制(三线制)4-20mA/0-10V |
| 数字量输出 | RS485(MODBUS-RTU) |
| 测量参数 | |
| 测量范围 | 200–8000 mm |
| 输出信号 | 4-20mA(最大最小负载0/500Ω) 0-10V(最小负载>5KΩ) RS485(MODBUS RTU) |
| 分辨率 | 1mm、0.1mm |
| 非线性度 | ±1mm |
| 重复精度 | ±1mm、±0.1mm |
| 更新时间 | <100ms(可设定阻尼时间调整) |
| 工作条件 | |
| 磁环速度 | 任意 |
| 测量杆温度 | -40~+85℃、-40~+250℃（高温） |
| 电子表头温度 | -30~+85℃ |
| 存储温度 | -55~+85℃ |
| 湿度露点 | 湿度90%，不能结霜 |
| 温度系数 | <30ppm/℃ |
| 防护等级 | IP67 |
| 安装附件 | |
| 安装方向 | 法兰直插，软缆（Φ18 不锈钢波纹软管） |
| 安装方式 | DN25 / DN50 / DN100 法兰或定制 |
| 位置磁环 | 单浮球、双浮球 |
| 电气特性 | |
| 出线方式 | 隔爆接线腔3芯端子、4芯端子 |
| 输入电压 | 24VDC (+20%) |
| 工作电流 | <20mA( 随量程变化 ) |
| 极性保护 | 最大-30VDC |
| 超压保护 | 最大36VDC |
| 绝缘能力 | 500VDC |
| 结构材料 | |
| 传感器头 | 铝合金 |
| 外保护杆 | 304 不锈钢波纹软管 Φ18 |
| 安装法兰 | 304不锈钢 |
SE-LX 系列为隔爆型，防爆认证按 SE-LX 系列申请，证书编号随询价提供。
下载 SE-LX30 规格书（PDF，2 页） 全部磁致伸缩规格书
需要 3D 图或选型确认？联系我们的工程师，工作日 24 小时内回复。
| 1 | 24v电源+ |
| 2 | 24v电源-(GND) |
| 3 | 悬空 |
| 1 | 24v电源+ |
| 2 | 24v电源-(GND) |
| 3 | 模拟信号+/485A |
| 4 | 模拟信号-/485B |
| 1 | 第一路电源+ |
| 2 | 第一路电源- |
| 3 | 第二路电源+ |
| 4 | 第二路电源- |
按段填写即可生成料号。参数表列出但订货代码未列的输出或规格，请询价。
| 代码 | 含义 |
|---|---|
| 法兰 | |
| F25 / F50 / F100 | 法兰 DN25 / DN50 / DN100 |
| FX | 定制法兰 |
| 量程 | |
| 00200–08000 | 5 位数 mm，5 mm 步进 |
| 输出 | |
| I1F | 4–20 mA，零点在测杆末端 |
| I1R | 4–20 mA 反向（20–4 mA），零点靠近电子仓 |
| I1D | 4–20 mA 两路输出（双浮球） |
| V1F | 0–10 V，零点在测杆末端 |
| V1R | 0–10 V 反向（10–0 V），零点靠近电子仓 |
| V2F | 0–5 V，零点在测杆末端 |
| V2R | 0–5 V 反向（5–0 V），零点靠近电子仓 |
| R4 | RS485（Modbus RTU） |
| 浮球 | |
| 1Fdd | 1 只浮球，dd = 介质密度 ×10（0.8 → 08） |
| 2FddFdd | 2 只浮球（界面测量），依次写两种密度 |
| 选项 | |
| W2 | 两线制 |
| W4 | 四线制 |
| SE-LX30-F100-15000-R4-1F08-W4 | 直插软缆，DN100，15000 mm，四线制 RS485，浮球密度 0.8 |
| 料号 | 适用 | 量程 | 输出 | 防护 |
|---|---|---|---|---|
| SGM-LS10 | 不锈钢磁致伸缩液位计 | 25–8000 mm | 4-20mA / 0-20mA / 0-10V / 0-5V / RS485 | IP68 |
| SGM-LC10 | 耐腐蚀磁致伸缩液位计 | 25–1000 mm | 4-20mA / 0-20mA / 0-10V / 0-5V / RS485 | IP68 |
| SE-LX10 | 磁翻板液位计远传变送器 | 200–8000 mm | 4-20mA / 0-10V / 0-5V / RS485 | IP67 |
| SE-LX20 | 防爆磁致伸缩液位计 | 200–8000 mm | 4-20mA / 0-10V / 0-5V / RS485 | IP67 |
| SE-LX30 | 软缆磁致伸缩液位计 | 200–8000 mm | 4-20mA / 0-10V / 0-5V / RS485 | IP67 |
| SGM-LK10 | 细杆磁致伸缩液位传感器 | 25–4000 mm | 4-20mA / 0-20mA / 0-10V / 0-5V / RS485 | IP68 |
直接发料号，或告诉我们行程/量程、输出、安装方式和出线方式即可报价；量程、盲区、电缆、磁环可定制。
