西格门 SEGMEN 外夹式超声波流量计（U10 / U10S / U10S PRO / U11 / U12 / U13 / U20），传感器安装在管道外壁，无需开孔，无需停产，管径按型号覆盖 DN10 至 DN5000，精度 U11 ±0.5%、U10 系列 ±1%，传感器 IP68，4-20mA / RS485 Modbus RTU 输出，CE、UKCA 认证。支持 OEM/ODM 定制，5–7 个工作日交样。
相比法兰式和插入式流量计，外夹式方案在改造工程和大管径场景下优势明显
| 参数项目 | U10 / U10S / U10S PRO 经济型 | U11 高精度型 |
|---|---|---|
| 测量原理 | 时差法超声波（Transit-time） | |
| 适用管径 | U10：25 – 1200 mm；U10S / U10S PRO：15 – 1200 mm | 15 – 5000 mm |
| 测量精度 | ±1% | ±0.5% |
| 重复性 | 0.2% | 0.1% |
| 流速范围 | ±0.03 – ±5 m/s | ±0.01 – ±12 m/s |
| 传感器温度 | 标准外夹传感器 A2：-40℃ – +80℃；高温型 H1A 至 +130℃、H2A 至 +180℃；小管径传感器 B1 / B1H（DN15–DN40）：0 – 65℃ / 0 – 115℃ | |
| 防护等级 | 变送器 IP65，传感器 IP68 | 传感器 IP68 |
| 传感器 / 安装 | 外夹式传感器（A2 / H1A / H2A / B1 / B1H），DT 双导轨支架适用 A2、H1A、H2A；另有插入式传感器 I1 / I1H | |
| 输出信号 | 4-20mA、脉冲（OCT）、继电器、RS232 Modbus、RS485 Modbus 中任选 2 路；选配 HART | |
| 冷 / 热量计量 | E 型可作冷 / 热量表，配 PT1000 温度传感器；U10S PRO 为彩色背光数显 | |
| 数据记录 | 选配 SD 卡（32 G） | Fcard 存储（可扩展到 32 G） |
| 供电 | 10–36 V DC；选配 AC 90–245 V | 90–245 V AC 或 10–36 V DC |
| 适用管材 | 不锈钢、碳钢、铸铁等金属管，PVC、PP 等塑料管，玻璃管、水泥管等 | |
| 适用介质 | 单一导声液体：纯水、自来水、海水、柴油 / 汽油、甲醇 / 乙醇、化学混合液等 | |
| 认证 | CE、UKCA | |

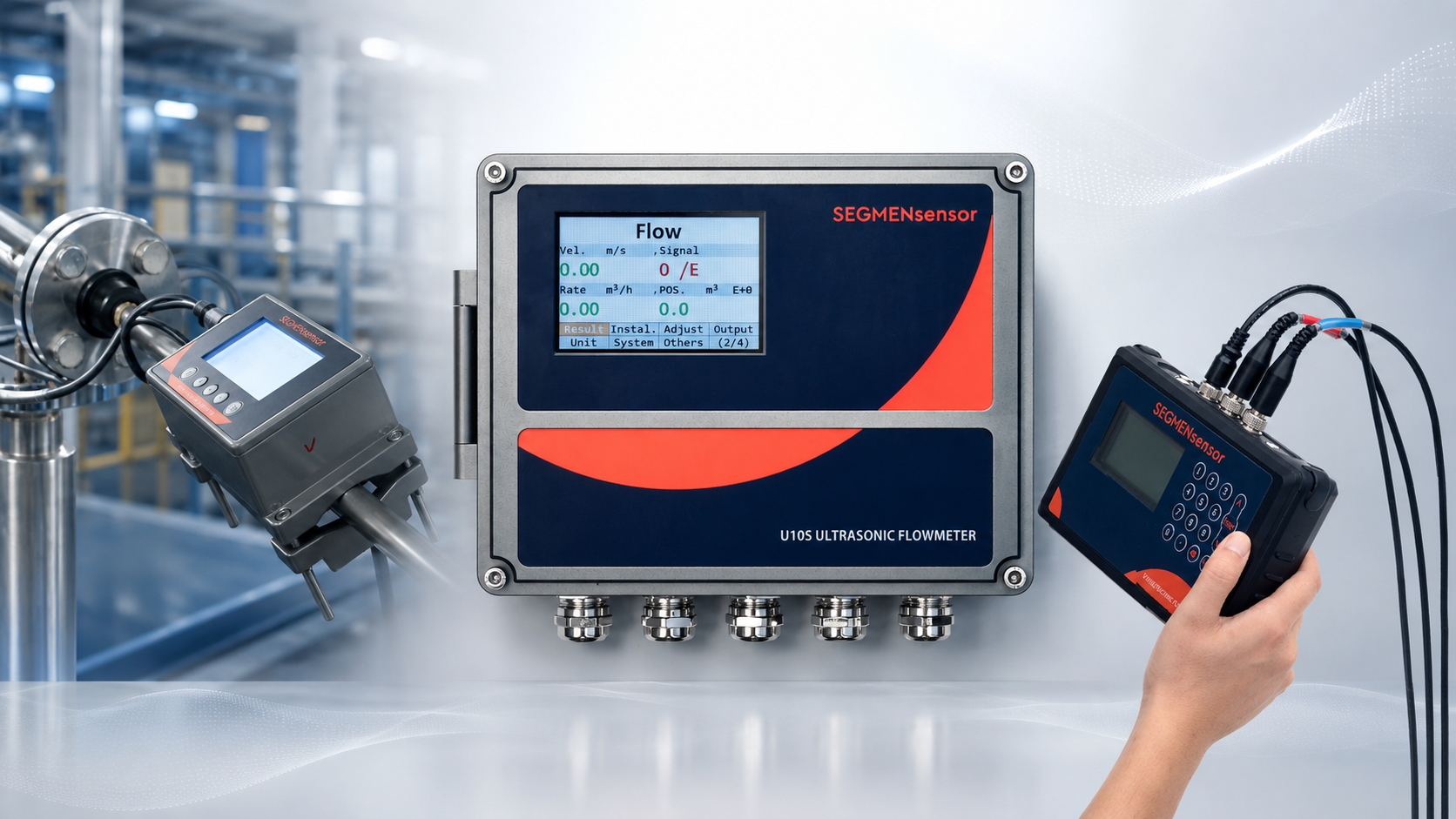

西格门外夹式超声波流量计提供壁挂分体式（U10 / U10S / U10S PRO / U11）、卡钳一体式（U12 / U13）与手持便携式（U20），按管径、精度与现场环境选择；样品 1–5 件、5–7 个工作日，量产 3–5 周。
| 西格门型号 | 适用场景 | 适用管径 | 精度 / 特点 |
|---|---|---|---|
| U10 | 固定安装、常规工业测量 | 25~1200 mm | ±1%，塑料外壳，性价比选型 |

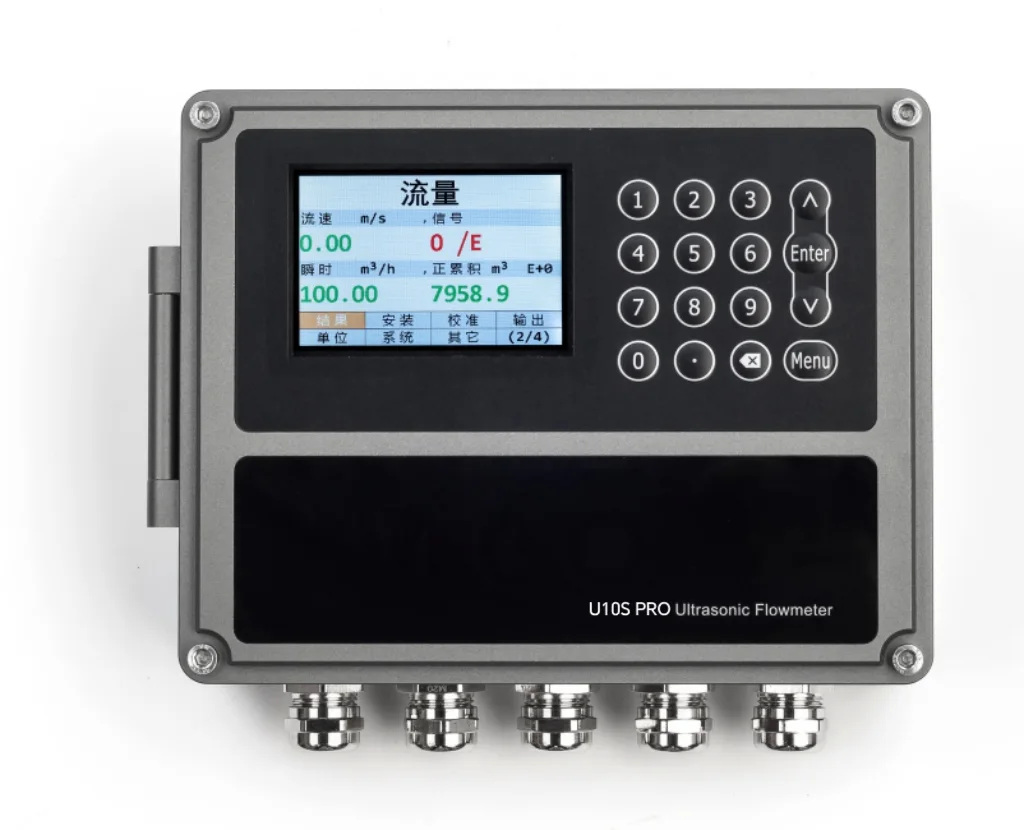

| U10S / U10S PRO | 固定安装；U10S PRO 彩色背光数显 | 15~1200 mm | ±1%，铝制外壳 |

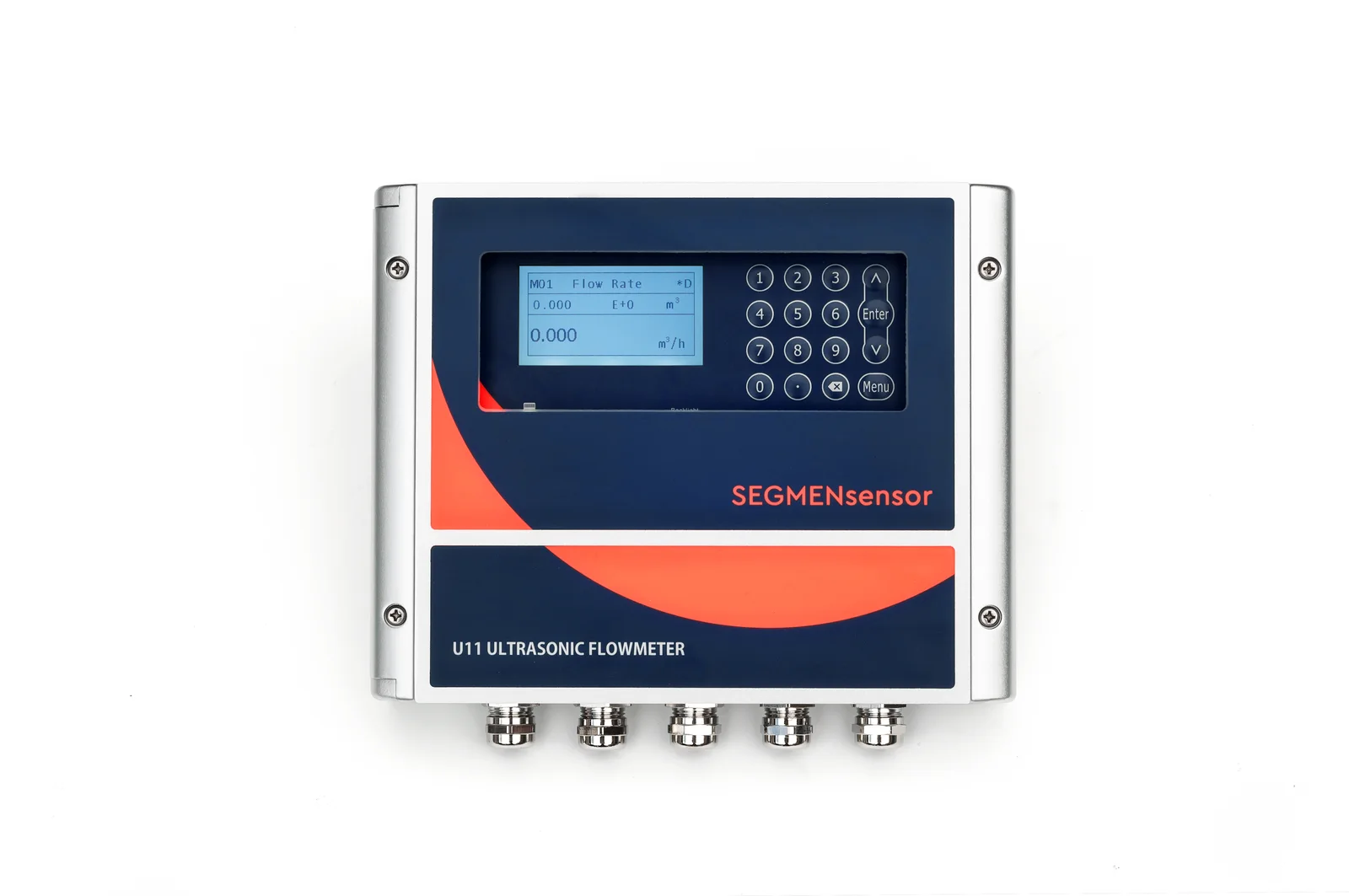

| U11 高精度 | 高精度计量、大管径 | 15~5000 mm | ±0.5%，重复性 0.1% |
| U12 卡钳一体式 | 小管径、设备配套、迷你能量表 | DN15~DN65 | ±2%（校准后 ±1%） |
| U13 卡钳一体式 | 狭小空间、小口径、耐酸碱 | DN10~DN40 | <3% FS（校准后 <1.5% FS） |
| U20 手持便携 | 巡检、节能审计、临时测量 | 25~1200 mm | ±1%，锂电池充满约 16 小时 |
外夹式流量计免停产安装，提供管径、介质与工况即可匹配。工程师 24 小时内回复并给出选型建议，免费提供。注意：西格门超声波流量计无防爆型号，不适用于要求防爆认证的场合。
以下为外夹式超声波流量计的通用安装方法说明。具体采用哪种安装法及传感器间距，需结合管径、管材和现场信号强度确定，可联系工程师确认
两个传感器安装在管道同侧，超声波从一个传感器射出，在管道对侧内壁反射后被另一个传感器接收，完成一次往返测量。这是最通用的安装方式，安装简便，适合大多数场合。
两个传感器分别安装在管道两侧，超声波直接穿透管道传播，不经过反射。信号路径短，穿透能力强，特别适合大管径、管壁有水垢或内衬、介质含少量气泡的工况。
超声波在管内反射三次，路径更长，有助于提升小口径管道的测量信号。小口径管道在V法信号不稳定时，可尝试W法。
超声波经两次穿透和一次管内反射传播，兼顾Z法的穿透能力和V法的安装简便性，适用于轻微结垢的管道，是Z法和V法之间的折中选择。
按以下四步确认参数，即可快速确定适合您的型号
三种主流流量计技术对比，帮助您快速做出决策
| 对比维度 | 外夹式超声波 （西格门 U10 / U11 等） |
插入式超声波 | 电磁流量计 |
|---|---|---|---|
| 安装方式 | ✔ 外夹，免开孔 | 需开孔插入 | 需切管法兰安装 |
| 是否需要停产 | ✔ 不需要 | 需要停产 | 需要停产 |
| 适用管径 | ✔ DN10-DN5000（按型号） | DN100-DN1200 | DN10-DN1200 |
| 测量精度 | ±0.5%（U11）/ ±1%（U10 系列） | ±1% – ±2% | ✔ ±0.2% – ±0.5% |
| 适用介质 | ✔ 水、油、化学液（洁净） | 水、污水（有限制） | 导电液体（污水/浆液） |
| 非导电介质 | ✔ 完全支持 | ✔ 支持 | ✘ 不适用 |
| 维护方式 | ✔ 不停产维护 | 需停产 | 需停产 |
| 大管径（DN500+）成本 | ✔ 与管径无关 | 随管径增大 | 成本极高 |
| 适合改造工程 | ✔ 最适合 | △ 有限制 | ✘ 改造成本高 |
外夹式超声波流量计广泛应用于各类工业和市政管道流量监测
西格门为仪表经销商、系统集成商、品牌制造商提供专业的超声波流量计OEM代工服务
V法（反射法）是最常用的安装方式，两个传感器安装在管道同侧，超声波在管道对侧内壁反射一次后被接收；Z法（透射法）两个传感器分别安装在管道两侧，超声波直接穿透，信号路径短，常用于大管径、管壁结垢或有内衬的管道；W法超声波在管内反射三次，路径更长，常用于小口径管道。具体采用哪种安装法，需结合管径、管材和现场信号强度确定，提供管道参数即可由工程师给出建议。查看完整安装方法说明 →
西格门外夹式超声波流量计主要用于满管、单一、洁净度高的导声液体：U10 适用于水（允许少量气泡）；U10S / U10S PRO、U11、U20 适用于单一导声液体（U20 规格书列明水、油、化学溶液）；U12 / U13 适用于水或其他单一、无固体颗粒及杂质的液体。U11 可耐受 5 秒内的非连续气泡或杂质。污水、浆液、含固体颗粒或大量气泡的液体不在规格书适用范围内，选型前请先联系工程师评估。传感器安装在管道外壁，不接触管内液体，管内介质不会腐蚀传感器；腐蚀性液体只要是满管、单一、洁净的导声液体，可提供介质信息由工程师确认。
外夹式超声波流量计无需破管，安装不需停产，适合改造项目、大管径和非导电液体（如纯水、油品），但要求满管、单一、洁净的导声液体；电磁流量计需切管安装，只适用于导电液体，常用于新建管线及污水、浆液等介质。两者各有适用范围，不确定可联系张工免费选型咨询。查看详细对比表 →
西格门各型号精度以规格书为准：U11 ±0.5%（重复性 0.1%）；U10 / U10S / U10S PRO / U20 ±1%（重复性 0.2%）；U12 ±2%（校准后 ±1%）；U13 <3% FS（校准后 <1.5% FS）。影响精度的主要因素：①直管段是否足够（一般建议上游≥10D，下游≥5D）；②管内壁结垢程度（结垢厚会降低信号强度）；③介质是否满管、是否含气泡或杂质；④传感器耦合剂是否涂抹均匀。
西格门支持全方位OEM/ODM定制，包括：品牌logo/型号印刷、外壳颜色与结构定制、通信接口配置（RS485 / RS232 Modbus；U10 系列与 U11 选配 HART；U12 可定制 LoRa、4G）、量程与传感器配置定制、贴牌包装设计。1 台起订，品牌铭牌及外壳定制按数量报价，样品交期 5–7 个工作日。联系张工获取OEM报价方案。
不需要停产停水。外夹式传感器直接夹在管道外壁即可安装，无需开孔切管。这是相比插入式和法兰式流量计的最大优势，适合供水、暖通等不可停运的重要管道改造项目。安装后可现场调试，即装即测。
规格书列明的适用管材包括：不锈钢、碳钢、铸铁、铜等金属管；PVC、PP、PVDF 等硬质塑料管（U12 / U13 规格书另列 PPR、PPH，U13 另列 PFA）；以及玻璃管、水泥管。U20 规格书写明可识别金属、塑料、复合材料管道。有内衬（橡胶、环氧、水泥等）或内壁结垢严重的管道会影响超声波穿透，请提供内衬材质和厚度，由工程师评估是否可测。
传感器无可动部件，安装在管道外壁，无需拆管维护。主要日常维护项目：①定期检查耦合剂状态，干裂或老化时及时补涂（耦合剂状态会影响信号）；②定期检查传感器固定夹紧度，防止松动；③主机面板和按键的清洁。遇到信号变差时，通常先检查耦合剂和传感器固定情况。
样品 1–5 件，5–7 个工作日发出，随机附标定证书；批量生产 3–5 周；最小起订量 1 件。询盘在工作日 24 小时内回复。
延伸阅读：超声波流量计价格：影响因素与报价参数清单；流量计精度对比。
告诉我们您的管径、介质和安装条件，张工将在工作日内提供专业选型建议和含税报价，OEM定制需求同样欢迎。
