要点

  • 外夹式超声波流量计用时差法测量满管液体流速，探头装在管道外壁，冷却水系统不停机即可加装。
  • 西格门 U11：精度 ±0.5%，重复性 0.1%，流速范围 ±0.01–±12 m/s，管径 15–5000 mm（按传感器型号）。
  • 输出可在 4–20 mA、OCT 脉冲、继电器、RS232 Modbus、RS485 Modbus 中任选 2 路，便于接入监控室、BMS 或动环系统。
  • 标准外夹传感器 A2 为 IP68、-40～+80 ℃，覆盖常见冷冻水与冷却水水温。
  • U11 E 型（超声波冷 / 热量表）配一对 PT1000 温度传感器，可同时计量冷量。

为什么数据中心冷却水更适合外夹式？

因为外夹式不停水、不破管，也不在冷却回路里新增泄漏点。数据中心冷却系统要求连续运行，插入式或管段式流量计需要停水、截管或开孔，改造窗口难排；外夹式探头只贴在管外，不接触水、不增加压损，也不在冷却回路里新增泄漏点，适合已运行机房的加装与改造。

  • 不停机：在运行的冷却水、冷冻水管上直接安装，不影响 IT 负载供冷。
  • 无泄漏风险：管路不开孔，机房内少一个潜在漏点。
  • 一机多管径：A2 / H1A 等外夹传感器覆盖常见管径，后续扩容换管径不必整体更换。
  • 数据可上传：Modbus 与 4–20 mA 是监控系统最常用的两种接口。

案例：华北某数据中心，4 路冷却水管流量接入监控室

这是西格门传感器近期成交的一个项目（客户名称不公开）。客户的需求很直接：机房边上有 4 条冷却水管，流量数据要传到监控室；方案先交给暖通专业的工程师审核，再定型号。

项目客户需求西格门方案
测点数量4 条冷却水管每条管路 1 套 U11（1 台主机 + 1 对外夹传感器），共 4 套
数据去向传到监控室RS485 Modbus 接入监控系统；如监控侧只收模拟量，可选 4–20 mA
安装条件系统在运行外夹安装，不停水、不破管
评审流程先给暖通工程师看提供规格书、选型代码、安装与直管段要求、接线与通讯说明

这类项目的决策人往往是暖通或机电工程师，而不是采购。下面的选型表和资料清单，就是按暖通评审时最常问的问题整理的。

U11 主要参数（选型表）

参数U11 规格选型说明
测量原理时差法，外夹式适用于满管、单一洁净液体（冷却水、冷冻水）
精度 / 重复性±0.5% / 0.1%能耗考核、计量对账优先选 U11
流速范围±0.01–±12 m/s支持双向流量
管径15–5000 mm（按传感器型号）DN15–DN40 小管径用 B1 / B1H 传感器
外夹传感器A2：IP68，-40～+80 ℃；H1A：至 +130 ℃；H2A：至 +180 ℃冷却水、冷冻水一般选 A2
输出（任选 2 路）4–20 mA、OCT 脉冲、继电器、RS232 Modbus、RS485 Modbus进监控室常用 RS485 Modbus + 4–20 mA；可选配 HART
供电90–245 VAC 或 10–36 VDC按机房配电选择
数据存储Fcard，可扩展至 32 GB本地留存历史数据，便于追溯
线缆标配 9 m，可定制，最长 274 m按主机到测点的实际距离订货
冷 / 热量计量E 型 + PT1000 温度传感器计量供回水温差与流量，得出冷量
认证CE、UKCA规格书无防爆型号

完整型号与其他流量计见外夹式超声波流量计产品页。

📥 下载 U11 规格书（PDF，约 3 MB）　含选型代码、传感器一览、冷量表接线示意，可直接转给暖通工程师评审

西格门传感器工程师微信二维码
把管路数量、管径和监控接口发来，工作日 24 小时内回复方案

提供规格书与选型代码，方便暖通工程师评审；验证样品 5–7 个工作日交付，批量按项目排产。

提交项目需求 →

数据怎么传到监控室？

U11 的两路输出可以同时用：一路 RS485 Modbus 上传瞬时流量、累计流量等数据，一路 4–20 mA 作为模拟量备份或接入只收模拟量的系统。多台 U11 接入同一监控系统时的常见做法：

  • 总线接入：按 Modbus RTU 的常规做法，每台设置不同的通讯地址，用屏蔽双绞线手拉手接入同一条 RS485 总线；总线长度、终端电阻按现场确认。
  • 独立回路：每台一路 4–20 mA，进 PLC 或数据采集模块，接线最直观。
  • 点表：寄存器地址随规格书 / 说明书提供，监控系统按点表读取，询价时可一并索取。

需要冷量计量怎么配？

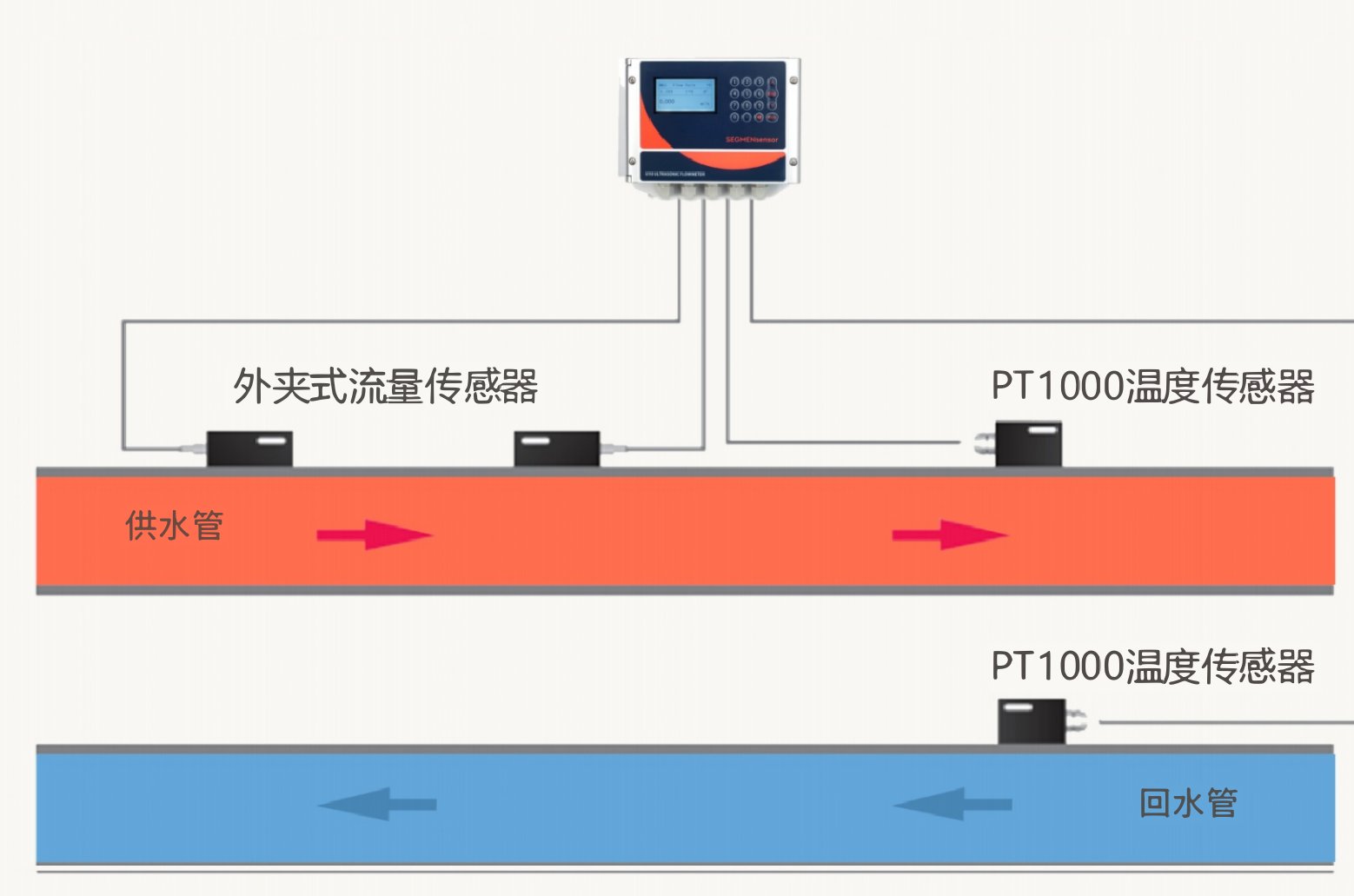

U11 超声波冷量表安装示意：外夹式流量传感器装在供水管，PT1000 温度传感器分别装在供水管与回水管
U11 E 型冷量表：流量传感器装在供水管，两支 PT1000 分别测供水、回水温度

选 U11 E 型（超声波冷 / 热量表）并配 PT1000 温度传感器：两支温度传感器分别装在冷量交换回路的进水口与出水口，主机根据供回水温差和流量计算吸收或释放的冷量。冷冻水供回水温差通常不大，冷量精度同时取决于流量和温度测量，温度传感器的配对与安装位置要按说明书执行。

安装与直管段要求

  • 测点选在满管、无气体积聚的直管段；一般按上游 10D、下游 5D 预留直管段（D 为管道内径）。
  • 避开泵出口、阀门、弯头紧后方；水平管避开管顶和管底位置。
  • 安装后检查信号强度，一般应在 60% 以上；管壁结垢、衬里会影响信号，询价时请说明管材与是否有衬里。

更多安装方法见外夹式流量计安装方法与直管段不够怎么办。

给暖通工程师的资料清单

需要提供用途
管路数量、每条管的管径、壁厚、管材、有无衬里确定传感器型号与安装方式
介质（冷却水 / 冷冻水 / 乙二醇溶液）与水温范围选择 A2 或高温型传感器
测点附近的直管段长度、阀门与泵的位置判断测点是否满足精度要求
监控侧接口：RS485 Modbus / 4–20 mA / 脉冲确定两路输出组合
主机到测点、到监控室的距离，供电条件确定线缆长度与供电方式
是否需要冷量计量决定是否选 E 型并配 PT1000

交付条款

OEM批量供货
5–7 个工作日验证样品（1–5 件）
3–5 周量产交期
24 小时工作日询盘回复

西格门传感器（SEGMENsensor）为西格门（深圳）工业发展有限公司自有品牌，U11 由西格门供货，逐台测试后出货，质保 12 个月。

参考资料：ISO 12242 封闭管道液体流量测量——超声波时差式流量计；美国能源部《节能数据中心设计最佳实践指南》

常见问题 FAQ

U11 每台主机配 1 对外夹传感器，测 1 条管路，4 条冷却水管配 4 套。每台都可以通过 RS485 Modbus 或 4–20 mA 把数据传到监控室。
不需要。外夹传感器装在管道外壁，冷却系统运行中即可安装，管路不开孔、不截管，也不增加压损。
可以。U11 的输出可在 4–20 mA、OCT 脉冲、继电器、RS232 Modbus、RS485 Modbus 中任选 2 路；多台接入时按 Modbus RTU 常规做法设置不同通讯地址。寄存器点表随资料提供。
能用。标准 A2 外夹传感器为 IP68、-40～+80 ℃，覆盖常见冷冻水与冷却水温度；管道有保温层时，安装位置需局部去除保温层，安装后恢复。
可以。选 U11 E 型（超声波冷 / 热量表）并配 PT1000 温度传感器，分别测供水、回水温度，主机按温差和流量计算冷量。
