决定价格的 5 个因素

采购比价时,只比"一台多少钱"容易踩坑:不同报价往往对应不同的管径范围、精度和防护等级。下面 5 项是报价差异的主要来源,询价前逐项确认,报价才可比。

  • ① 适用管径与型号:U13 DN15–DN40、U12 DN15–DN65、U10S PRO 15–1200 mm、U10 与 U20 25–1200 mm、U11 15–5000 mm;小管径多用 V/W 法,DN200 以上多用 Z 法,传感器型号随之不同。
  • ② 精度与重复性:U11 精度 ±0.5%、重复性 0.1%;U10 / U10S PRO / U20 精度 ±1%(U10 系列重复性 0.2%);U12 ±2%(校准后 ±1%);U13 <3% FS(校准后 <1.5% FS)。
  • ③ 传感器温度与防护:标准外夹传感器 -40℃ – +80℃,高温型 H1A 至 +130℃、H2A 至 +180℃;外夹传感器均为 IP68,U10 系列变送器 IP65。防护等级按 IEC 60529 外壳防护等级(IP 代码) 划分。
  • ④ 产品形态:壁挂分体式(U10 / U10S PRO / U11)、卡钳一体式(U12 / U13)、手持便携式(U20,3000 mAh 锂电池,充满约 16 小时)。规格书没有防爆型流量计,防爆场合请联系工程师确认。
  • ⑤ 输出、记录与能量计量:U10 / U10S PRO / U11 可在 4-20mA、脉冲(OCT)、继电器、RS232 Modbus、RS485 Modbus 中任选 2 路,选配 HART;U12 / U20 在 4-20mA、RS485 Modbus、OCT、继电器中任选 2 路;SD 卡数据记录、E 型冷 / 热量计量(配 PT1000)会影响配置。
视频讲解 · 0:56

外夹式超声波流量计工作原理:时差法

查看文字稿

外夹式流量计如何测量封闭管道流量?

两个超声波换能器夹装在管道外壁, 不接触液体,无需断管

换能器 1 顺流向换能器 2 发出脉冲, 再由 2 逆流发回;顺流脉冲稍早到达

时间差与流速成正比, 乘以管道内截面积,即得流量

设置时输入管径、壁厚、管材和液体, 仪表自动算出换能器安装间距

西格门外夹式流量计:DN15–DN5000(视型号) 官网 segmensensor.com.cn

型号区间:U10 / U11 / U12 / U13 / U20 参数对照

西格门传感器外夹式超声波流量计共 6 个型号(U10、U10S PRO、U11、U12、U13、U20),参数取自规格书与外夹式超声波流量计产品页。下表对比壁挂分体式两档;另有 U12 卡钳式(DN15–DN65,±2%,校准后 ±1%)、U13 卡钳式(DN15–DN40,<3% FS,校准后 <1.5% FS)、U20 手持式(25–1200 mm,±1%)。具体单价随管径、数量和定制项确认。

参数U10 / U10S PRO 经济型U11 高精度型
测量原理时差法超声波(Transit-time),外夹不截管
适用管径U10:25 – 1200 mm;U10S PRO:15 – 1200 mm15 – 5000 mm
测量精度±1%±0.5%
重复性0.2%0.1%
流速范围±0.03 – ±5 m/s±0.01 – ±12 m/s
传感器温度标准外夹传感器 A2:-40℃ – +80℃;高温型 H1A 至 +130℃、H2A 至 +180℃;小管径传感器 B1 / B1H(DN15–DN40):0 – 65℃ / 0 – 115℃
防护等级变送器 IP65,传感器 IP68传感器 IP68
安装方式V 法、Z 法、W 法、N 法(按管径选择)
输出信号4-20mA、脉冲(OCT)、继电器、RS232 Modbus、RS485 Modbus 中任选 2 路;选配 HART
数据记录选配 SD 卡(32 G)Fcard 存储(可扩展到 32 G)
供电10–36 V DC;选配 AC 90–245 V90–245 V AC 或 10–36 V DC
认证CE、UKCA
起订 / 交期OEM 批量供货,验证样品 1–5 件 5–7 个工作日;量产交期随报价确认
西格门传感器工程师微信二维码
把管径和介质发来,工作日 24 小时内回复报价

OEM 批量供货,验证样品 5–7 个工作日交付,工作日 24 小时内书面回复。扫码加工程师微信,或在线提交询价。

在线询价 →

应用场景:哪些工况选外夹式更划算

西格门 U10 外夹式超声波流量计实拍
水处理、供水管网改造:不停水、不截管即可加装流量计量点
  • 供水与水处理:老管网加装计量点,免切管、免停水,DN500 以上大管径优势明显。
  • 暖通空调与能耗计量:各型号均有 E 型冷 / 热量表(配 PT1000 温度传感器),U12 可做迷你能量表。
  • 化工与石化:非接触测量,换能器不接触介质;防爆场合请联系工程师确认。
  • 巡检与能效审计:U20 手持式一台多点使用,适合水平衡测试与现场比对。

安装方法与直管段要求会直接影响现场精度,也影响换能器与安装附件的配置,详见外夹式超声波流量计安装方法与外夹式超声波流量计精度对比。

报价需要提供的 8 项参数

参数示例影响什么
管道外径 / 壁厚Φ219 × 6 mm换能器型号、安装法
管材 / 内衬碳钢、不锈钢、PVC、HDPE声速参数、信号强度
介质纯水、自来水、海水、柴油 / 汽油适用性确认
介质温度常温 / 高温标准传感器或高温传感器(H1A / H2A)
精度要求±0.5% / ±1%U11 或 U10 系列
输出与通讯4-20mA、RS485、Modbus RTU主机配置
安装形式壁挂分体 / 卡钳一体 / 手持U10 系列、U11 / U12、U13 / U20
数量与定制样品数量、贴牌需求单价与交期

工厂直供与交付条款

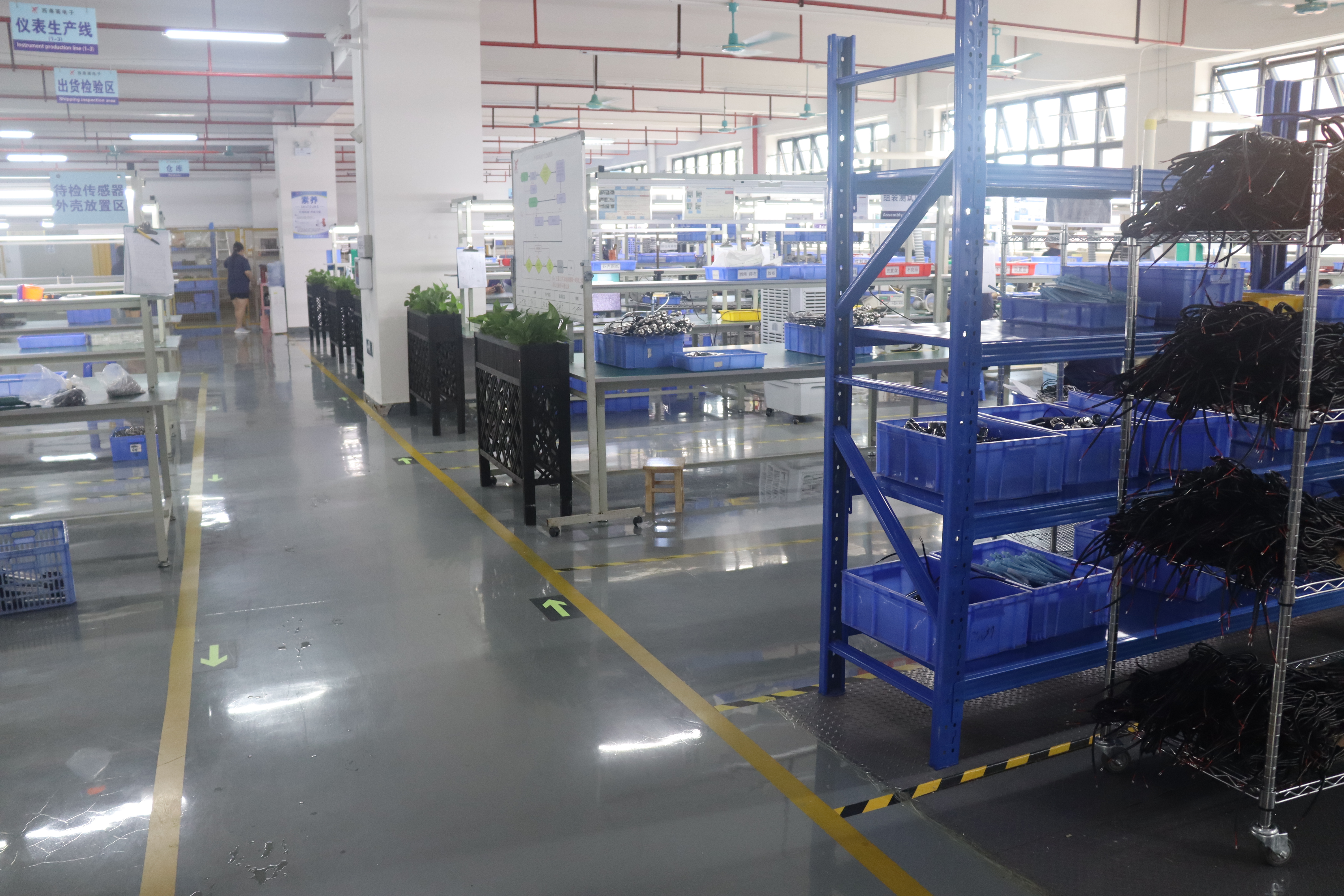

西格门(深圳)工业发展有限公司传感器生产车间
西格门(深圳)工业发展有限公司:2019 年建厂于深圳,工厂 5000 m²

西格门传感器(SEGMENsensor)工程团队具备 20+ 年传感器经验,服务 200+ OEM 客户、产品销往 30+ 国家,流量计产品具备 CE、UKCA 认证。

OEM批量供货
5–7 个工作日样品(1–5 件)
询价确认量产交期
24 小时工作日询盘回复

资料下载

产品参数与选型资料见资料下载中心,完整型号见外夹式超声波流量计产品页;需要特定型号资料可在询价时注明。

常见问题 FAQ

没有统一价。单价主要由型号与精度(U11 ±0.5%,U10 系列与 U20 ±1%,U12 ±2%,U13 小于 3% FS)、适用管径、传感器(标准或高温型)、产品形态(壁挂、卡钳、手持)与输出 / 数据记录功能决定。把管径、管材、介质、温度和输出信号发给西格门传感器,工作日 24 小时内给出书面报价。
外夹式换能器夹在管道外壁,不截管、不开孔,传感器本身与管径关系不大;管径主要影响安装方法(DN200 以上多用 Z 法)和换能器型号选择。相比需要切管法兰安装的方案,大管径改造时外夹式的总成本优势更明显。
U10 / U10S PRO 为经济型:精度 ±1%、重复性 0.2%、管径 15–1200 mm(U10 为 25–1200 mm)、流速 ±0.03 – ±5 m/s;U11 为高精度型:精度 ±0.5%、重复性 0.1%、管径 15–5000 mm、流速 ±0.01 – ±12 m/s,采用 FPGA 芯片与 TGA 算法。能耗考核、大管径选 U11,一般监测选 U10 系列更经济。
OEM 批量供货,验证样品 1–5 件、5–7 个工作日交付,量产交期随报价确认;贴牌与全定制按数量报价。
西格门流量计规格书中没有防爆型号,规格书所列认证为 CE、UKCA。防爆场合请联系工程师确认,询价时请注明现场区域与介质。
