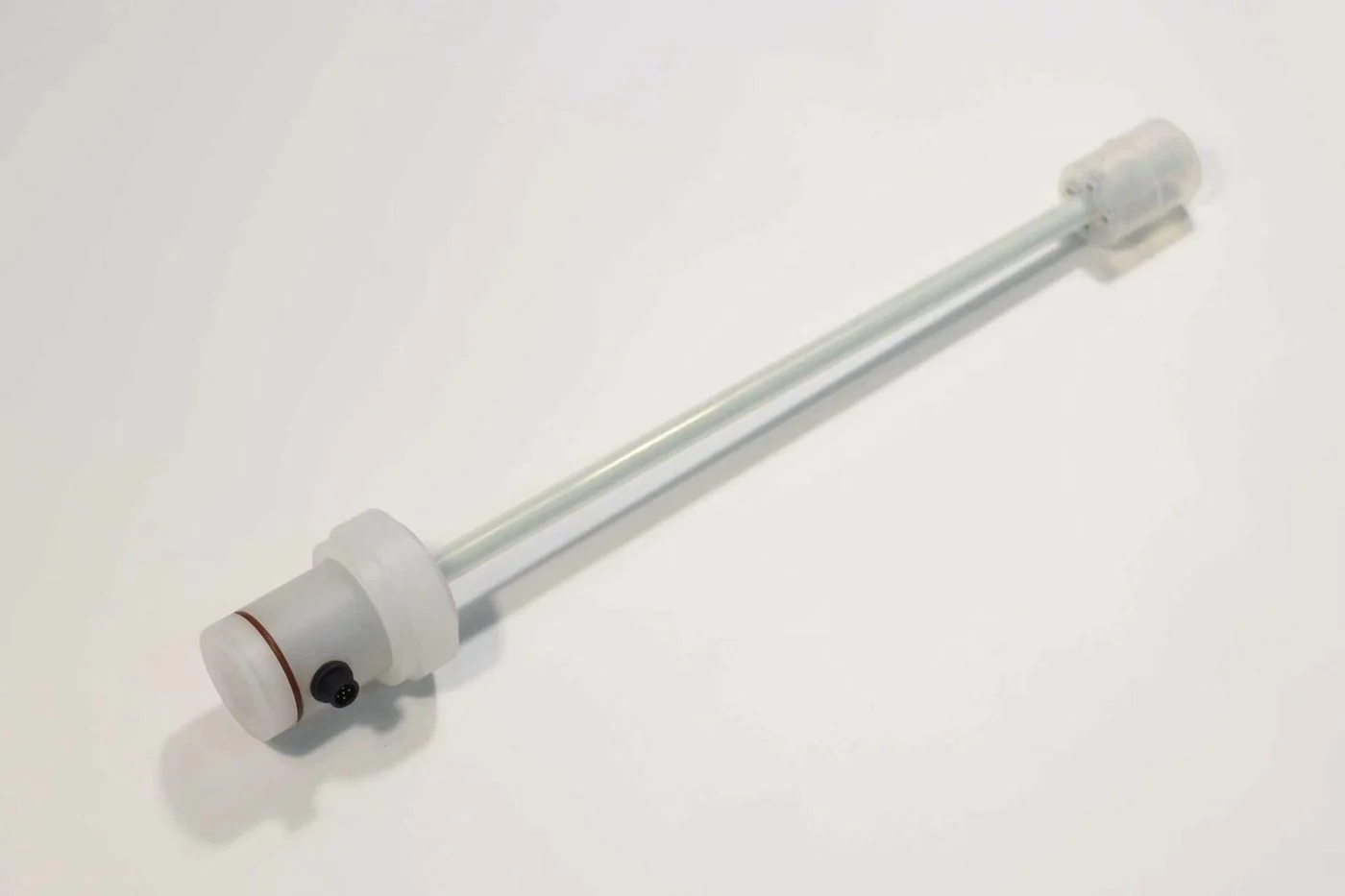

SGM-LC10 耐腐蚀磁致伸缩液位计（PP / PFA，25~1000mm）
SGM-LC10 是测腐蚀性液体的磁致伸缩液位传感器。电子仓为 PP，浮球为 PFA，规格书标注耐强酸、强碱。量程 25~1000mm，连续输出 4-20mA、0-20mA、0-10V、0-5V 或 RS485，防护 IP68。
SGM-LC10 是测腐蚀性液体的磁致伸缩液位传感器。电子仓为 PP，浮球为 PFA，规格书标注耐强酸、强碱。量程 25~1000mm，连续输出 4-20mA、0-20mA、0-10V、0-5V 或 RS485，防护 IP68。
参数来自 SGM-LC10 规格书；订货量程以本表为准，更长量程、特殊温度或压力请询价。
| 参数项 | 规格 |
|---|---|
| 产品参数 输出类型 | |
| 模拟量输出 | 0-10VDC / 0-5VDC / 4-20mA / 0-20mA |
| 数字量输出 | RS485（modbus RTU） |
| 测量参数 | |
| 测量范围 | 25–1000 mm |
| 输出信号 | 0-20mA(最大最小负载0/500Ω) 4-20mA(最大最小负载0/500Ω) 0-10V(最小负载>5KΩ) RS485(MODBUS RTU) |
| 分辨率 | 16位DA |
| 非线性度 | <±0.05%（最小±100um） |
| 重复精度 | <±0.001%（最小±10um） |
| 更新时间 | <10ms(根据量程) |
| 工作条件 | |
| 磁环速度 | 任意 |
| 环境温度 | -40~+85℃ |
| 存储温度 | -55~+85℃ |
| 湿度露点 | 湿度90%，不能结霜 |
| 温度系数 | <30ppm/℃ |
| 防护等级 | IP68 |
| 耐腐蚀 | 强酸 强碱 |
| 安装附件 | |
| 安装方向 | 任意 |
| 位置磁环 | PFA浮球 |
| 电气特性 | |
| 出线方式 | M12*1防水航空插座 |
| 输入电压 | 24VDC (±20%) |
| 工作电流 | <60mA( 随量程变化 ) |
| 极性保护 | 最大-30VDC |
| 超压保护 | 最大36VDC |
| 绝缘能力 | 500VDC |
| 功能指示 | |
| 绿灯亮 红灯灭 | 在有效范围内正常工作 |
| 绿灯灭 红灯亮 | 磁铁离开有效量程范围或检测不到磁铁 |
| 绿灯灭 红灯闪 | 进入调试 |
| 结构材料 | |
| 传感器头 | PP |
| 测量杆 | PFA |
| 安装法兰 | PFA |
下载 SGM-LC10 规格书（PDF，2 页） 全部磁致伸缩规格书
需要 3D 图或选型确认？联系我们的工程师，工作日 24 小时内回复。
| 1 | 模拟量输出+ |
| 2 | 模拟量输出- |
| 3 | 电源+ |
| 4 | 电源-(GND) |
| 5 | 大地 |
按段填写即可生成料号。参数表列出但订货代码未列的输出或规格，请询价。
| 代码 | 含义 |
|---|---|
| 安装 | |
| 00 | 标准结构（无安装选项） |
| 量程 | |
| 00025–01000 | 5 位数 mm，5 mm 步进 |
| 输出 | |
| I1F | 4–20 mA，零点在测杆末端 |
| I1R | 4–20 mA 反向（20–4 mA），零点靠近电子仓 |
| I2F | 0–20 mA，零点在测杆末端 |
| I2R | 0–20 mA 反向（20–0 mA），零点靠近电子仓 |
| V1F | 0–10 V，零点在测杆末端 |
| V1R | 0–10 V 反向（10–0 V），零点靠近电子仓 |
| V2F | 0–5 V，零点在测杆末端 |
| V2R | 0–5 V 反向（5–0 V），零点靠近电子仓 |
| R4 | RS485（Modbus RTU） |
| 连接 | |
| L12 | M12 航空插头线，标准 2 m |
| L12X | 指定电缆 |
| 选项 | |
| （省略） | 系列标准盲区 |
| Z9 | 客户指定盲区 |
| SGM-LC10-00-00600-I1F-L12 | 600 mm，4–20 mA，M12 插头线 2 m |
| 料号 | 适用 | 量程 | 输出 | 防护 |
|---|---|---|---|---|
| SGM-LS10 | 不锈钢磁致伸缩液位计 | 25–8000 mm | 4-20mA / 0-20mA / 0-10V / 0-5V / RS485 | IP68 |
| SGM-LC10 | 耐腐蚀磁致伸缩液位计 | 25–1000 mm | 4-20mA / 0-20mA / 0-10V / 0-5V / RS485 | IP68 |
| SE-LX10 | 磁翻板液位计远传变送器 | 200–8000 mm | 4-20mA / 0-10V / 0-5V / RS485 | IP67 |
| SE-LX20 | 防爆磁致伸缩液位计 | 200–8000 mm | 4-20mA / 0-10V / 0-5V / RS485 | IP67 |
| SE-LX30 | 软缆磁致伸缩液位计 | 200–8000 mm | 4-20mA / 0-10V / 0-5V / RS485 | IP67 |
| SGM-LK10 | 细杆磁致伸缩液位传感器 | 25–4000 mm | 4-20mA / 0-20mA / 0-10V / 0-5V / RS485 | IP68 |
直接发料号，或告诉我们行程/量程、输出、安装方式和出线方式即可报价；量程、盲区、电缆、磁环可定制。
