SE-PR30 本安型磁致伸缩位移传感器（Φ17mm 细杆一体式）

Name: SE-PR30 本安型磁致伸缩位移传感器
Brand: 西格门传感器 SEGMENsensor
SKU: SE-PR30

SE-PR30 是用于防爆场所的细杆一体式磁致伸缩位移传感器。Φ17mm 不锈钢电子仓和耐压外管，本安参数 Ui 12.5V、Ii 15mA、Ci 0μF、Li 0mH，量程 25~4000mm，输出 4-20mA、0.5-4.5V 或 RS485。

SE-PR3025–4000 mmIP67 IP681 件起订

获取报价下载 SE-PR30 规格书（PDF）

产品简介

SE-PR30 是什么？

耐压外管，防护等级高，隔爆本安型，适合于防爆场合。本安参数 Ui：12.5V Ii：15mA Ci：0uF Li：0mH；输出0-5VDC/0-10VDC/4-20mA及RS485。料号前缀 SE 表示防爆型，完整订货代码见下文和规格书。
更新日期 2026-09-29 · 参数取自 SE-PR30 规格书 Rev A

规格参数

SE-PR30 参数表

参数来自 SE-PR30 规格书；订货量程以本表为准，更长量程、特殊温度或压力请询价。

参数项	规格
输出类型
模拟量输出	0-5VDC / 0-10VDC / 4-20mA
数字量输出	RS485
测量参数
本安参数	Ui：12.5V Ii：15mA Ci：0uF Li：0mH
测量范围	25–4000 mm
输出信号	4-20mA(最大负载0~500Ω) 0.5-4.5V(最小负载>5KΩ)
分辨率	16位DA
非线性度	<±0.01%FS
重复精度	<±0.01mm
更新时间	<5ms(根据量程)
工作条件
磁环速度	任意
环境温度	-40~+85°C
存储温度	-55~+85°C
湿度露点	湿度90%，不能结霜
温度系数	<30ppm/°C
防护等级	IP67 IP68
电气特性
出线方式	M12 航空插头线或直接出线
输入电压	12VDC (±20%)/24VDC
工作电流	<20mA(随量程变化)
极性保护	最大-30VDC
超压保护	最大36VDC
绝缘能力	500VDC
安装附件
安装方向	任意
安装方式	插入时
位置磁环	环形磁环
结构材料
传感器头	17mm直径 304不锈钢

SE-PR30 为本安防爆型，本安参数 Ui 12.5 V、Ii 15 mA、Ci 0 µF、Li 0 mH；防爆认证按 SE 系列申请，证书编号随询价提供。

下载 SE-PR30 规格书（PDF，2 页）全部磁致伸缩规格书

需要 3D 图或选型确认？联系我们的工程师，工作日 24 小时内回复。

尺寸与接线

SE-PR30 外形尺寸与电气连接

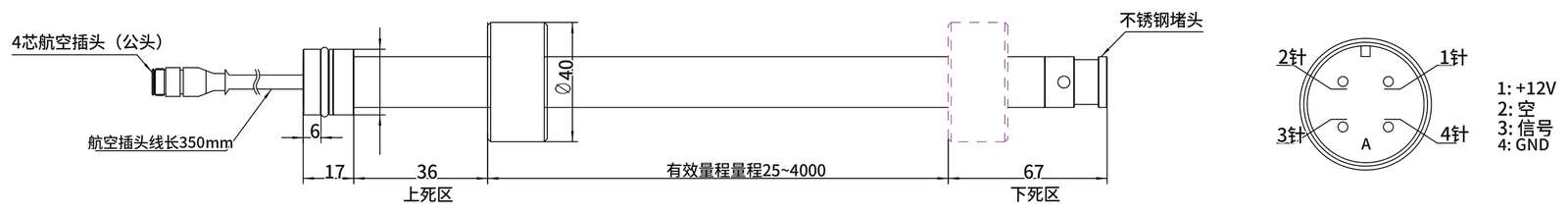

SE-PR30 外形尺寸图1（mm） — SE-PR30 外形尺寸（mm）。图中量程为结构示意，订货量程以参数表为准。

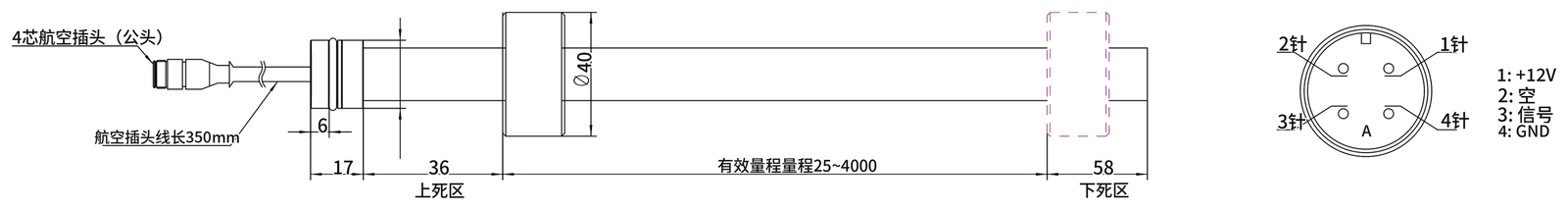

SE-PR30 外形尺寸图2（mm） — SE-PR30 外形尺寸（mm）。图中量程为结构示意，订货量程以参数表为准。

模拟量插头定义（4 针）

1	电源+
2	空
3	信号输出+
4	电源-(GND)

订货代码

SE-PR30 订货代码怎么选

按段填写即可生成料号。参数表列出但订货代码未列的输出或规格，请询价。

SE-PR30-<磁环>-<量程>-<输出>-<连接>[-选项]

代码	含义
安装
R40	磁环外径 40 mm
R28	磁环外径 28 mm
RX	指定磁环
量程
00025–04000	5 位数 mm，5 mm 步进
输出
V2F	0–5 V，零点在测杆末端
V2R	0–5 V 反向（5–0 V），零点靠近电子仓
V3F	0.5–4.5 V，零点在测杆末端
V3R	0.5–4.5 V 反向（4.5–0.5 V）
R4	RS485（Modbus RTU）
XX	客户指定（如 4–20 mA、0–10 V）
连接
L12	M12 航空插头线（标准 350 mm）
C02	直接出线
选项
（省略）	系列标准盲区
Z9	客户指定盲区

订货示例

SE-PR30-R40-00900-V3F-L12

磁环 OD40，900 mm，0.5–4.5 V，M12 插头线

选型

什么情况选 SE-PR30

安装在防爆场所，需要本安型。
空间只能放下 Φ17mm 一体式结构。
控制器读取 0.5-4.5V 信号。

西格门磁致伸缩位移系列对比

料号	适用	量程	输出	防护
SGM-PR10	液压缸内置磁致伸缩位移传感器	25–8000 mm	4-20mA / 0-20mA / 0-10V / 0-5V / RS485 / SSI	IP67
SGM-PE10	外置铝型材磁致伸缩位移传感器	25–8000 mm	4-20mA / 0-20mA / 0-10V / 0-5V / RS485 / SSI	IP67
SGM-PR20	不锈钢IP68磁致伸缩位移传感器	25–7500 mm	4-20mA / 0-20mA / 0-10V / 0-5V / RS485	IP68
SGM-PE20	轻型外置磁致伸缩位移传感器	25–4000 mm	4-20mA / 0-10V / RS485	IP67
SE-PR30	本安型磁致伸缩位移传感器	25–4000 mm	0-5V / 0.5-4.5V / RS485	IP67 IP68
SGM-PF10	扁平法兰磁致伸缩位移传感器	25–8000 mm	4-20mA / 0-20mA / 0-10V / 0-5V / RS485	IP68
SGM-PF20	嵌入式磁致伸缩位移传感器	25–4000 mm	4-20mA / 0-10V / 0.5-4.5V / 0.25-4.75V	IP68
SGM-PR40	紧凑杆式磁致伸缩位移传感器	25–4000 mm	4-20mA / 0-20mA / 0-10V / 0-5V / RS485	IP68
SGM-PR50	小型磁致伸缩位移传感器	25–4000 mm	4-20mA / 0-20mA / 0-10V / 0-5V / RS485	IP68

采购

向西格门订购 SE-PR30

1 件起订试样、替换都可以

5–7 个工作日样品交期

3–5 周批量交期

24 小时回复工作日内工程师报价

直接发料号，或告诉我们行程/量程、输出、安装方式和出线方式即可报价；量程、盲区、电缆、磁环可定制。

选型答疑

SE-PR30 常见问题

规格书给出 Ui 12.5V、Ii 15mA、Ci 0μF、Li 0mH，用于核对与安全栅的匹配。防爆认证按 SE 系列申请，证书信息随询价提供。

西格门所有防爆型号（本安或隔爆，位移或液位）统一用 SE 前缀，看料号就能认出防爆款。

SE-PR30 可订量程 25–4000 mm，5mm 步进。更长量程、特殊温度或压力版本请询价。

格式为 SE-PR30-<磁环>-<量程>-<输出>-<连接>[-选项]。例如 SE-PR30-R40-00900-V3F-L12：磁环 OD40，900 mm，0.5–4.5 V，M12 插头线。完整选项见本页订货代码表和规格书。

1 件起订；样品 5–7 个工作日；批量 3–5 周；工作日 24 小时内回复报价。
