SGM-PF10 扁平圆盘式磁致伸缩位移传感器（25~8000mm）

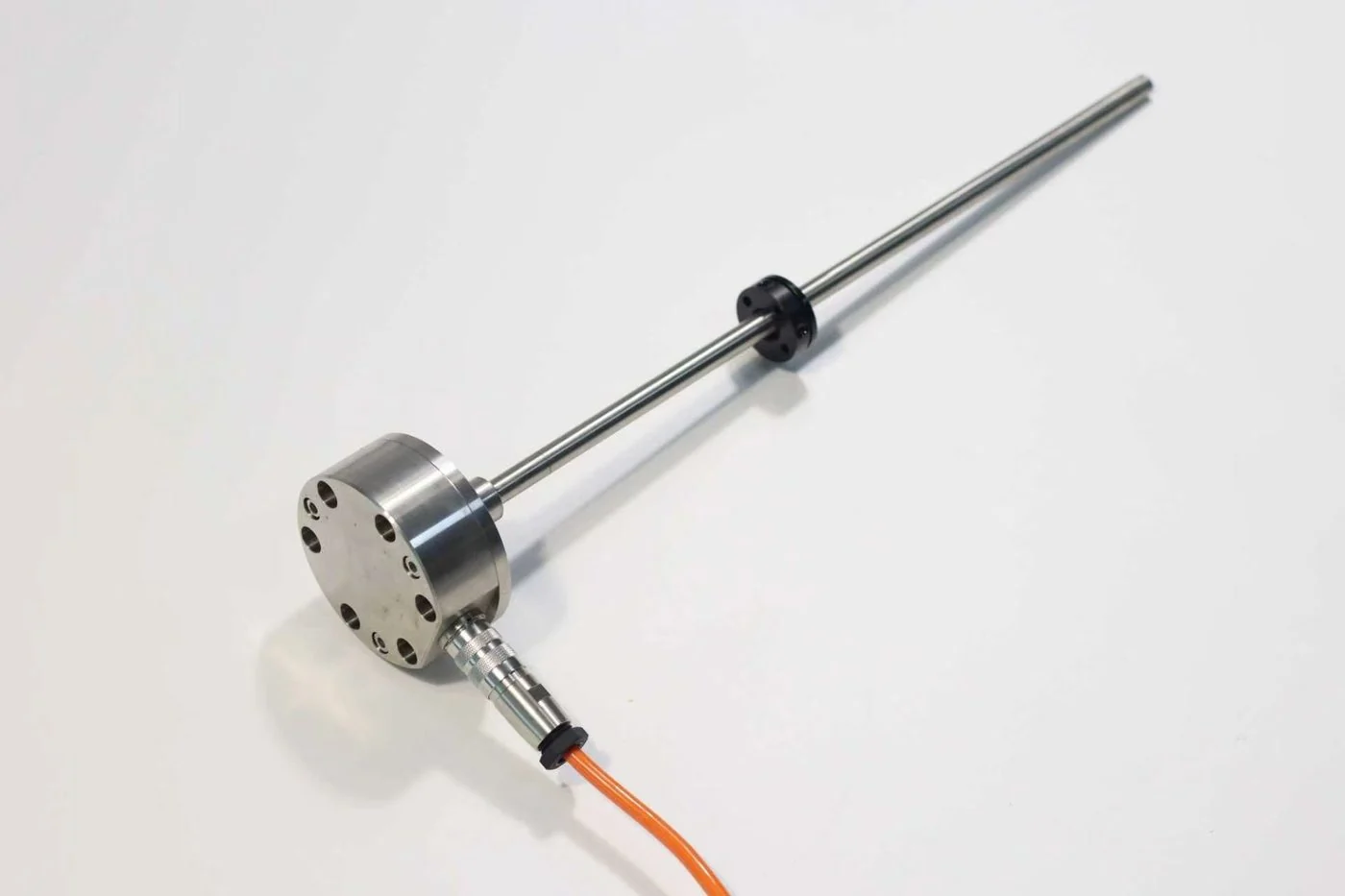

Name: SGM-PF10 扁平法兰磁致伸缩位移传感器
Brand: 西格门传感器 SEGMENsensor
SKU: SGM-PF10

SGM-PF10 采用扁平圆盘电子仓，适合缸盖后面空间很小的液压缸。耐压 35MPa 连续、70MPa 峰值，量程 25~8000mm，防护 IP68，输出模拟量、SSI 或 RS485。

SGM-PF1025–8000 mmIP681 件起订

产品简介

SGM-PF10 是什么？

扁平结构设计，适用于U型及其他受限液压缸使用。测量范围25-8000mm，输出模拟量/SSI/RS485，耐压35MPa(连续) 70MPa(峰值)。料号前缀 SGM 为西格门磁致伸缩系列，完整订货代码见下文和规格书。
更新日期 2026-09-29 · 参数取自 SGM-PF10 规格书 Rev A

规格参数

SGM-PF10 参数表

参数来自 SGM-PF10 规格书；订货量程以本表为准，更长量程、特殊温度或压力请询价。

参数项	规格
测量参数
测量范围	25–8000 mm
输出信号	0-20mA(最大最小负载0/500Ω) / 4-20mA(最大最小负载0/500Ω) / 0-10V(最小负载>5KΩ) / RS485(MODBUS RTU) / SSI（询价）
分辨率	16位DA
非线性度	<±0.01%（最小±50um）
重复精度	<±0.001%（最小±5um）
更新时间	<5ms(根据量程) / 1ms(1m<量程<2m) / 2ms(2m<量程<3m) / 5ms(3m<量程<4m)
工作条件
磁环速度	任意
环境温度	-40~+85℃
存储温度	-55~+85℃
湿度露点	湿度90%，不能结霜
温度系数	<30ppm/℃
防护等级	IP68
耐压能力	35Mpa(持续) 70Mpa(峰值)
安装附件
安装方向	任意
安装方式	M18*1.5或客户定制
位置磁环	环形磁环或浮球
电气特性
出线方式	直接出线或航空插座
输入电压	24VDC (±20%)
工作电流	<60mA( 随量程变化 )
极性保护	最大-30VDC
超压保护	最大36VDC
绝缘能力	500VDC
结构材料
传感器头	304不锈钢
外保护杆	304不锈钢
安装法兰	304不锈钢

下载 SGM-PF10 规格书（PDF，2 页）全部磁致伸缩规格书

需要 3D 图或选型确认？联系我们的工程师，工作日 24 小时内回复。

尺寸与接线

SGM-PF10 外形尺寸与电气连接

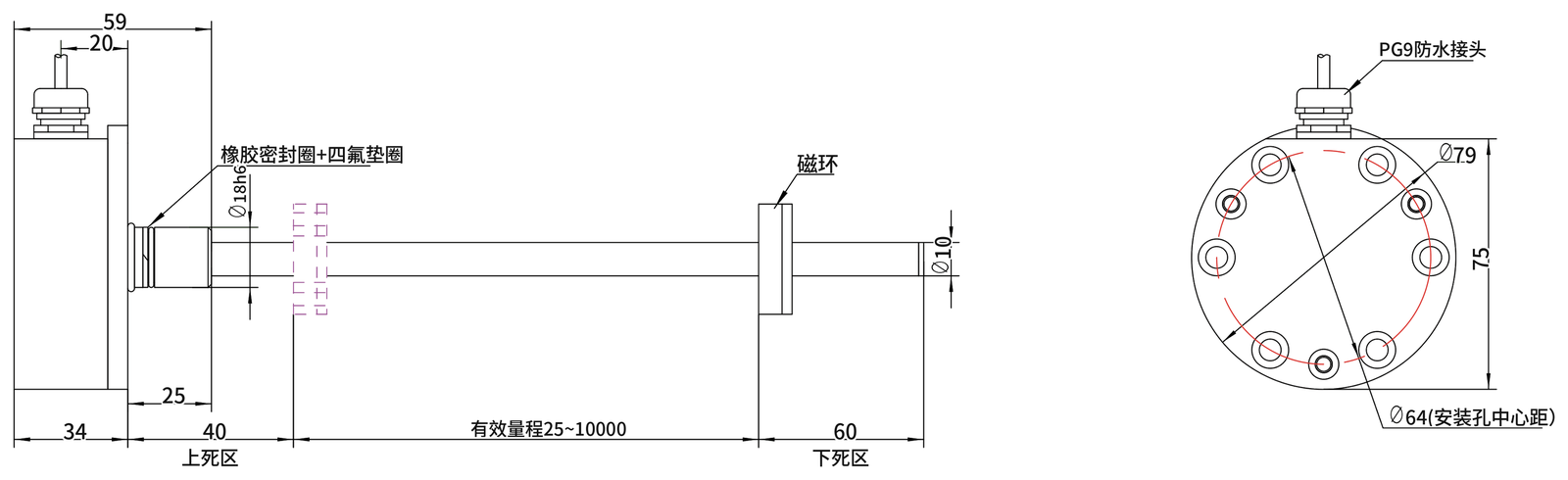

SGM-PF10 外形尺寸图1（mm） — SGM-PF10 外形尺寸（mm）。图中量程为结构示意，订货量程以参数表为准。

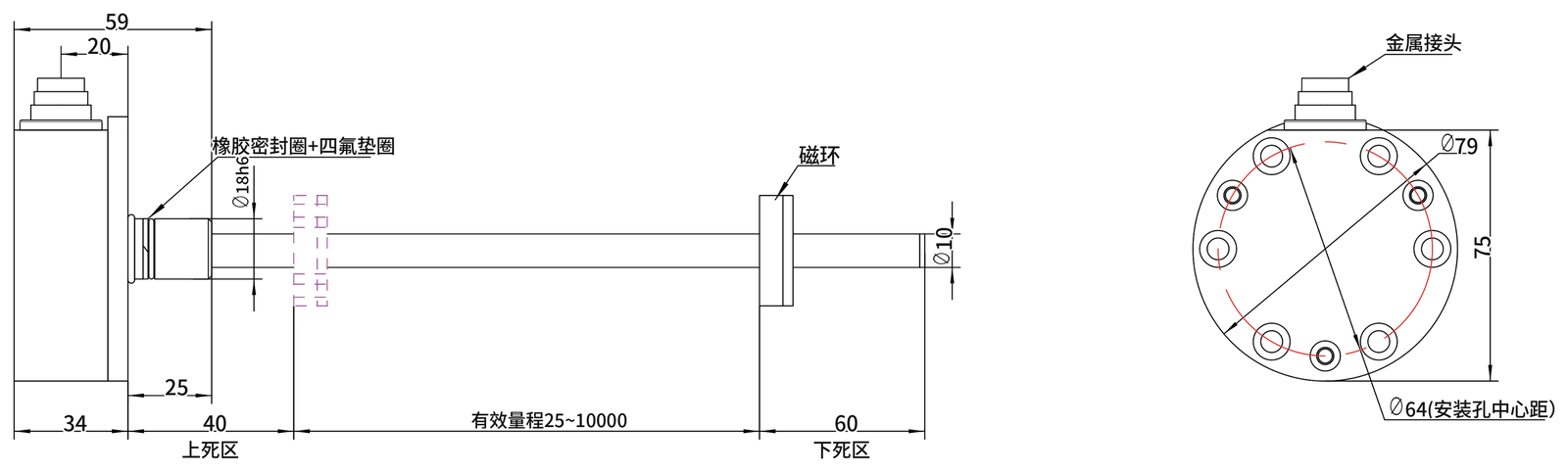

SGM-PF10 外形尺寸图2（mm） — SGM-PF10 外形尺寸（mm）。图中量程为结构示意，订货量程以参数表为准。

模拟量插头定义（6 针）

1	模拟量输出+
2	模拟量输出-
3	预留调试
4	预留调试
5	输入电源+
6	输入电源-(GND)

SSI 插头定义（7 针）

1	(-)数据
2	(+)数据
3	(+) 时钟
4	(-) 时钟
5	输入电源+
6	输入电源-(GND)
7	NC 悬空

订货代码

SGM-PF10 订货代码怎么选

按段填写即可生成料号。参数表列出但订货代码未列的输出或规格，请询价。

SGM-PF10-<安装>-<量程>-<输出>-<连接>[-选项]

代码	含义
安装
18	M18×1.5
XX	定制螺纹
量程
00025–08000	5 位数 mm，5 mm 步进
输出
I1F	4–20 mA，零点在测杆末端
I1R	4–20 mA 反向（20–4 mA），零点靠近电子仓
I2F	0–20 mA，零点在测杆末端
I2R	0–20 mA 反向（20–0 mA），零点靠近电子仓
V1F	0–10 V，零点在测杆末端
V1R	0–10 V 反向（10–0 V），零点靠近电子仓
V2F	0–5 V，零点在测杆末端
V2R	0–5 V 反向（5–0 V），零点靠近电子仓
R4	RS485（Modbus RTU）
XX	客户指定输出
连接
K16	M16 航空插座（6 芯）
C02 … C99	直接出线，数字为电缆长度 m（C02 = 2 m）
…X	电缆代号后加 X：客户指定电缆
选项
（省略）	系列标准盲区
Z9	客户指定盲区

订货示例

SGM-PF10-18-00800-I1F-C05

800 mm，4–20 mA，直接出线 5 m

选型

什么情况选 SGM-PF10

缸盖后方轴向空间有限。
需要 IP68 且耐压 35MPa。
行程可能超过 4m。

西格门磁致伸缩位移系列对比

料号	适用	量程	输出	防护
SGM-PR10	液压缸内置磁致伸缩位移传感器	25–8000 mm	4-20mA / 0-20mA / 0-10V / 0-5V / RS485 / SSI	IP67
SGM-PE10	外置铝型材磁致伸缩位移传感器	25–8000 mm	4-20mA / 0-20mA / 0-10V / 0-5V / RS485 / SSI	IP67
SGM-PR20	不锈钢IP68磁致伸缩位移传感器	25–7500 mm	4-20mA / 0-20mA / 0-10V / 0-5V / RS485	IP68
SGM-PE20	轻型外置磁致伸缩位移传感器	25–4000 mm	4-20mA / 0-10V / RS485	IP67
SE-PR30	本安型磁致伸缩位移传感器	25–4000 mm	0-5V / 0.5-4.5V / RS485	IP67 IP68
SGM-PF10	扁平法兰磁致伸缩位移传感器	25–8000 mm	4-20mA / 0-20mA / 0-10V / 0-5V / RS485	IP68
SGM-PF20	嵌入式磁致伸缩位移传感器	25–4000 mm	4-20mA / 0-10V / 0.5-4.5V / 0.25-4.75V	IP68
SGM-PR40	紧凑杆式磁致伸缩位移传感器	25–4000 mm	4-20mA / 0-20mA / 0-10V / 0-5V / RS485	IP68
SGM-PR50	小型磁致伸缩位移传感器	25–4000 mm	4-20mA / 0-20mA / 0-10V / 0-5V / RS485	IP68

采购

向西格门订购 SGM-PF10

1 件起订试样、替换都可以

5–7 个工作日样品交期

3–5 周批量交期

24 小时回复工作日内工程师报价

直接发料号，或告诉我们行程/量程、输出、安装方式和出线方式即可报价；量程、盲区、电缆、磁环可定制。

选型答疑

SGM-PF10 常见问题

扁平电子仓伸出油缸的部分更短，U 型耳环或销轴安装的油缸上，普通高电子仓会与安装件干涉。

按订货代码，可选 M16 航空插座或直接出线（代码里写电缆长度，单位 m）。

SGM-PF10 可订量程 25–8000 mm，5mm 步进。更长量程、特殊温度或压力版本请询价。

格式为 SGM-PF10-<安装>-<量程>-<输出>-<连接>[-选项]。例如 SGM-PF10-18-00800-I1F-C05：800 mm，4–20 mA，直接出线 5 m。完整选项见本页订货代码表和规格书。

1 件起订；样品 5–7 个工作日；批量 3–5 周；工作日 24 小时内回复报价。
