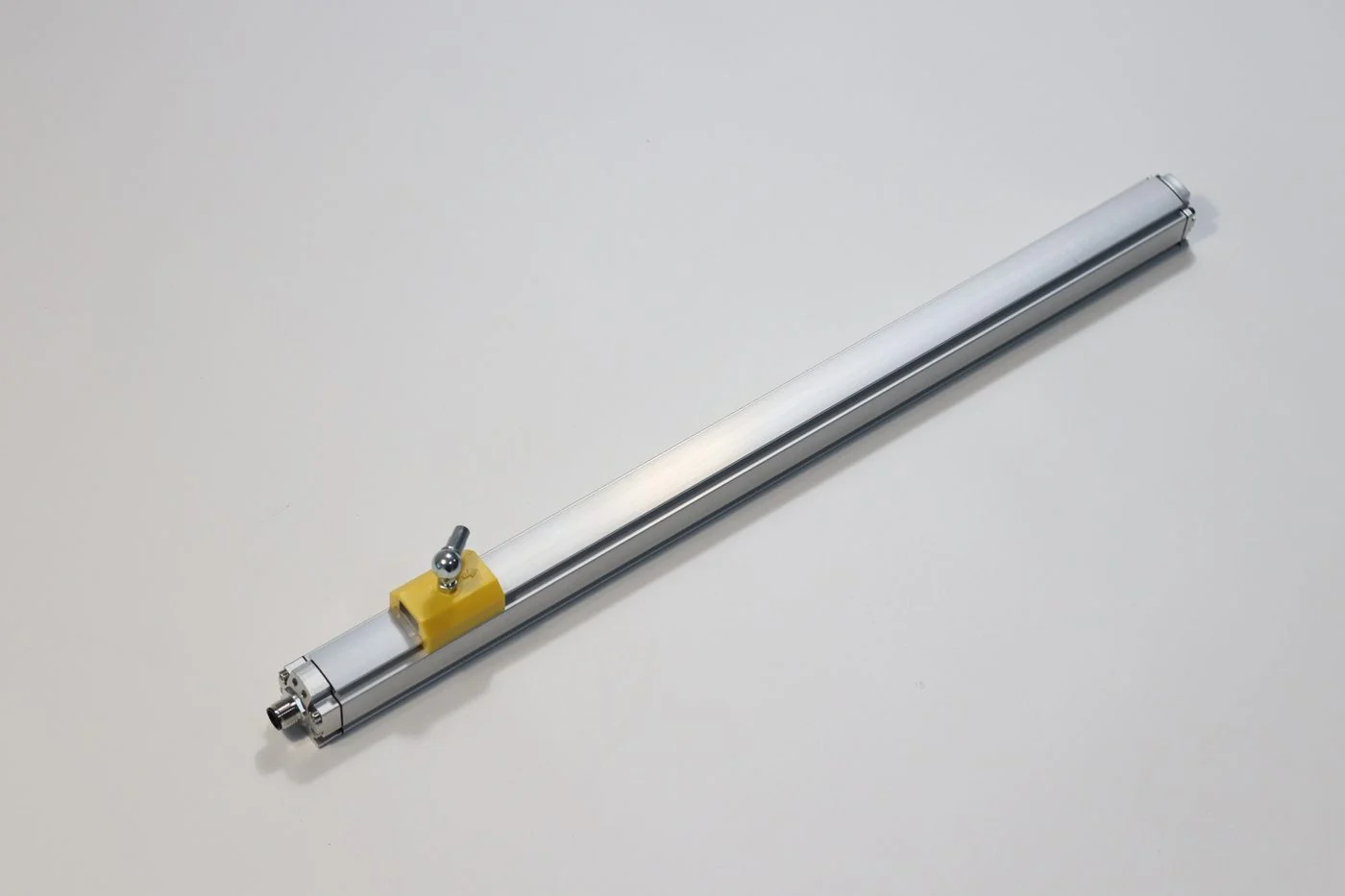

SGM-PE20 轻型外置磁致伸缩位移传感器（25~4000mm）
SGM-PE20 是更窄的铝型材外置式磁致伸缩位移传感器。量程 25~4000mm，可选导轨磁铁、梯形或 L 形悬浮磁铁，输出 4-20mA、0-10V、双路模拟量或 RS485，非线性度小于 ±0.01%FS。
SGM-PE20 是更窄的铝型材外置式磁致伸缩位移传感器。量程 25~4000mm，可选导轨磁铁、梯形或 L 形悬浮磁铁，输出 4-20mA、0-10V、双路模拟量或 RS485，非线性度小于 ±0.01%FS。
参数来自 SGM-PE20 规格书；订货量程以本表为准，更长量程、特殊温度或压力请询价。
| 参数项 | 规格 |
|---|---|
| 输出类型 | |
| 模拟量输出 | 0-10VDC(双路) / 4-20mA(双路) / 0-20mA(双路) |
| 数字量输出 | RS485 |
| 测量参数 | |
| 测量范围 | 25–4000 mm |
| 输出信号 | 0-20mA(最大最小负载0/500Ω) 4-20mA(最大最小负载0/500Ω) 0-10V(最小负载>5KΩ) RS485(MODBUS RTU) |
| 分辨率 | 16位DA |
| 非线性度 | <±0.01%FS（最小±50um） |
| 重复精度 | <±0.001%（最小±5um） |
| 更新时间 | <10ms(根据量程) 1ms(1m<量程<2m) 2ms(2m<量程<3m) 5ms(3m<量程<4m) |
| 工作条件 | |
| 磁环速度 | 任意 |
| 环境温度 | -40~+85°C |
| 存储温度 | -55~+85°C |
| 湿度露点 | 湿度90%，不能结霜 |
| 温度系数 | <30ppm/°C |
| 防护等级 | IP67 |
| 电气特性 | |
| 出线方式 | 直接出线或航空插座 |
| 输入电压 | 24VDC (+20%) |
| 工作电流 | <60mA( 随量程变化 ) |
| 极性保护 | 最大-30VDC |
| 超压保护 | 最大36VDC |
| 绝缘能力 | 500VDC |
| 安装附件 | |
| 安装方向 | 任意 |
| 安装方式 | 螺丝孔距 42.5 mm 或 50 mm（订货时选择） |
| 位置磁环 | 环形磁环或浮球 |

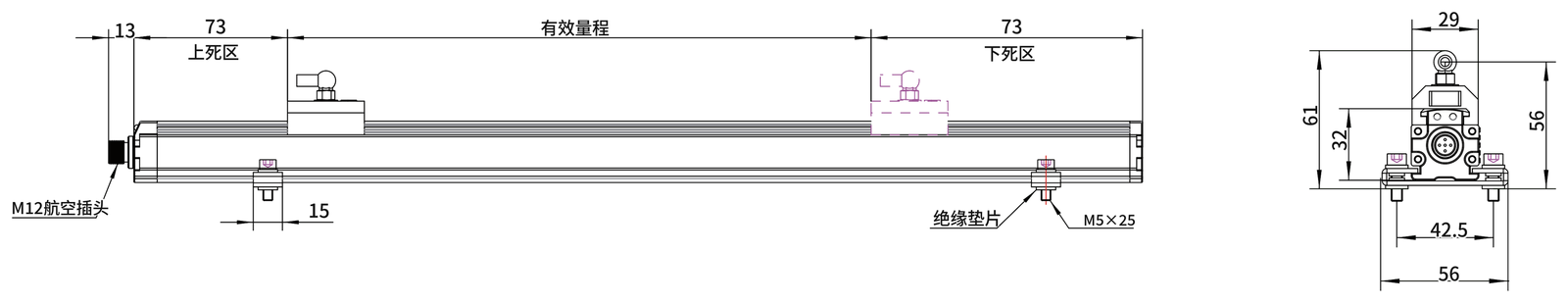

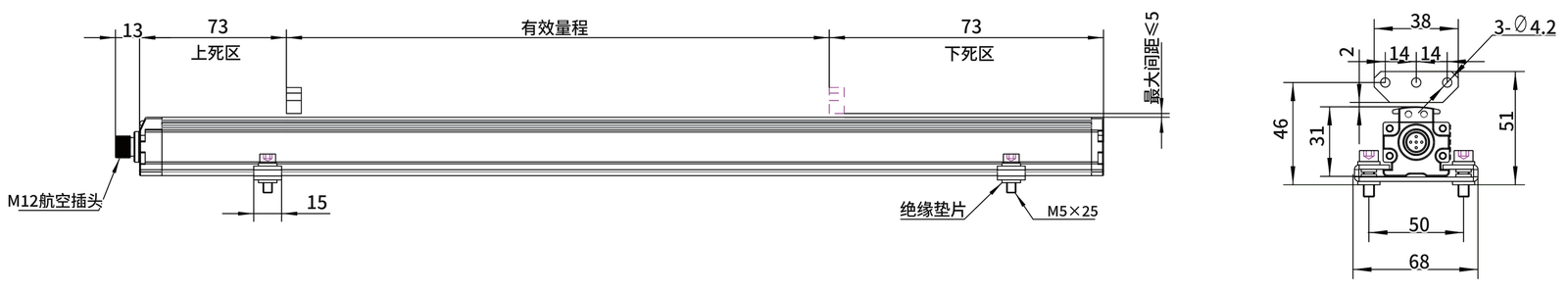

下载 SGM-PE20 规格书（PDF，2 页） 全部磁致伸缩规格书
需要 3D 图或选型确认？联系我们的工程师，工作日 24 小时内回复。
| 1 | +24VDC(-15/+20%) |
| 2 | 输出1 |
| 3 | 直流接地(0V) |
| 4 | 输出2 |
| 5 | 直流接地 |
| 绿灯亮/红灯灭 | 在有效范围内正常工作 |
| 绿灯灭/红灯亮 | 磁铁离开有效量程范围或检测不到磁铁 |
| 绿灯灭/红灯闪 | 进入调试 |
按段填写即可生成料号。参数表列出但订货代码未列的输出或规格，请询价。
| 代码 | 含义 |
|---|---|
| 安装 | |
| MG | 导轨磁铁 |
| MT | 梯形悬浮磁铁 |
| ML | L 形悬浮磁铁 |
| 量程 | |
| 00025–04000 | 5 位数 mm，5 mm 步进 |
| 输出 | |
| I1F | 4–20 mA，零点在测杆末端 |
| I1B | 4–20 mA + 20–4 mA 双路输出 |
| V1F | 0–10 V，零点在测杆末端 |
| V1B | 0–10 V + 10–0 V 双路输出 |
| R4 | RS485（Modbus RTU） |
| 连接 | |
| K12 | M12 航空插座 |
| C02 … C99 | 直接出线，数字为电缆长度 m（C02 = 2 m） |
| 选项 | |
| （省略） | 系列标准盲区 |
| Z9 | 客户指定盲区 |
| B50 | 固定夹孔距 50 mm（省略 = 42.5 mm 标配） |
| SGM-PE20-MG-00500-I1F-K12 | 导轨磁铁，500 mm，4–20 mA，M12 航空插座 |
| 料号 | 适用 | 量程 | 输出 | 防护 |
|---|---|---|---|---|
| SGM-PR10 | 液压缸内置磁致伸缩位移传感器 | 25–8000 mm | 4-20mA / 0-20mA / 0-10V / 0-5V / RS485 / SSI | IP67 |
| SGM-PE10 | 外置铝型材磁致伸缩位移传感器 | 25–8000 mm | 4-20mA / 0-20mA / 0-10V / 0-5V / RS485 / SSI | IP67 |
| SGM-PR20 | 不锈钢IP68磁致伸缩位移传感器 | 25–7500 mm | 4-20mA / 0-20mA / 0-10V / 0-5V / RS485 | IP68 |
| SGM-PE20 | 轻型外置磁致伸缩位移传感器 | 25–4000 mm | 4-20mA / 0-10V / RS485 | IP67 |
| SE-PR30 | 本安型磁致伸缩位移传感器 | 25–4000 mm | 0-5V / 0.5-4.5V / RS485 | IP67 IP68 |
| SGM-PF10 | 扁平法兰磁致伸缩位移传感器 | 25–8000 mm | 4-20mA / 0-20mA / 0-10V / 0-5V / RS485 | IP68 |
| SGM-PF20 | 嵌入式磁致伸缩位移传感器 | 25–4000 mm | 4-20mA / 0-10V / 0.5-4.5V / 0.25-4.75V | IP68 |
| SGM-PR40 | 紧凑杆式磁致伸缩位移传感器 | 25–4000 mm | 4-20mA / 0-20mA / 0-10V / 0-5V / RS485 | IP68 |
| SGM-PR50 | 小型磁致伸缩位移传感器 | 25–4000 mm | 4-20mA / 0-20mA / 0-10V / 0-5V / RS485 | IP68 |
直接发料号，或告诉我们行程/量程、输出、安装方式和出线方式即可报价；量程、盲区、电缆、磁环可定制。
磁致伸缩位移传感器选型 · OEM定制 · 工作日内回复含税报价
