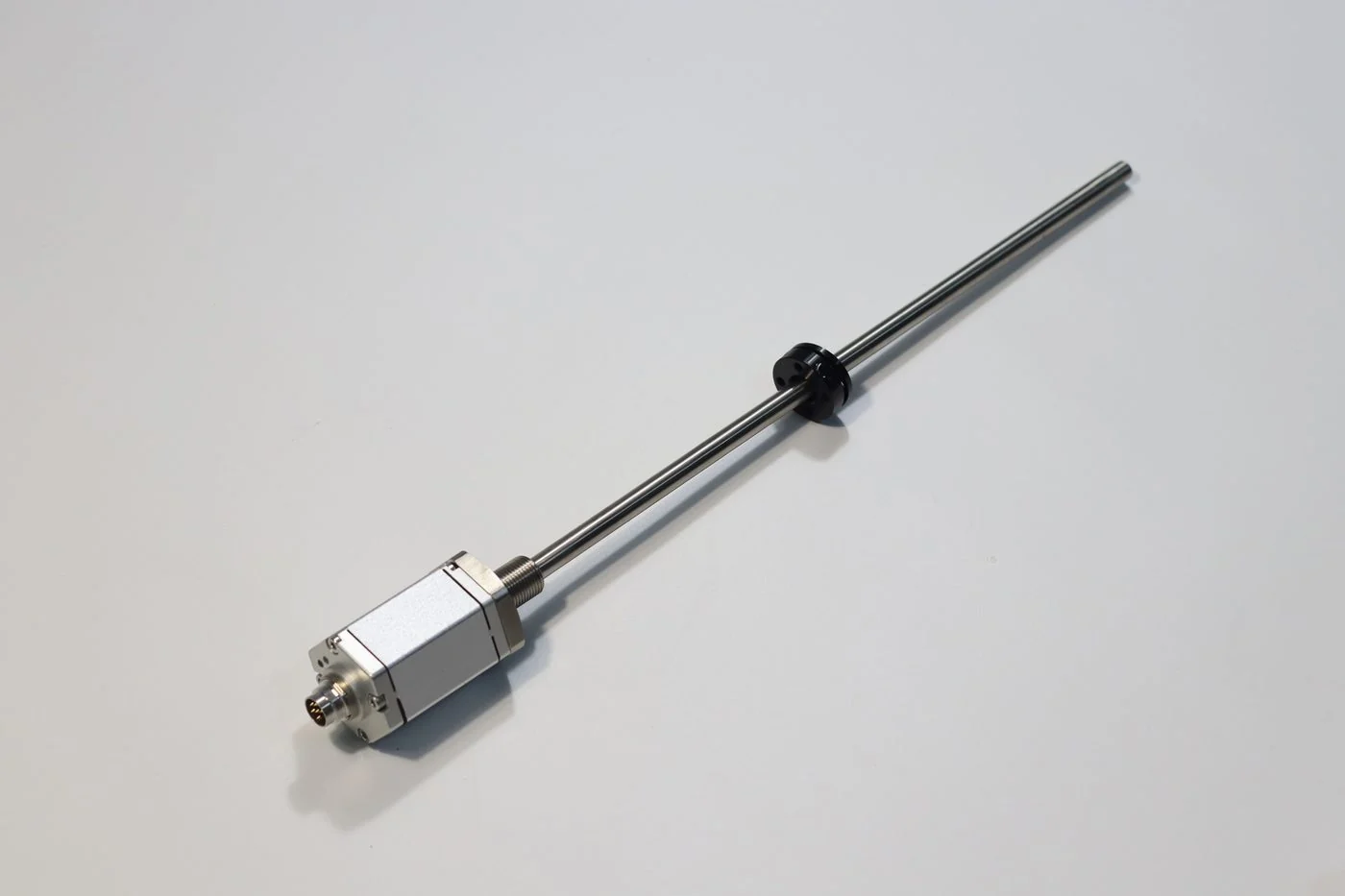

SGM-PR10 液压缸内置磁致伸缩位移传感器（25~8000mm）

Name: SGM-PR10 液压缸内置磁致伸缩位移传感器
Brand: 西格门传感器 SEGMENsensor
SKU: SGM-PR10

SGM-PR10 是装在液压缸或气缸活塞杆孔里的杆式磁致伸缩位移传感器。耐压外管可承受 35MPa 连续、70MPa 峰值压力，量程 25~8000mm，输出 4-20mA、0-10V、RS485 或 SSI 绝对位置，断电后无需重新归零。

SGM-PR1025–8000 mmIP67OEM 批量供货

获取报价下载 SGM-PR10 规格书（PDF）

产品简介

SGM-PR10 是什么？

SGM-PR10 系列：紧凑型耐压外管，适合内置在液压缸和气缸中使用料号前缀 SGM 为西格门磁致伸缩系列，完整订货代码见下文和规格书。
更新日期 2026-10-12 · 参数取自 SGM-PR10 规格书 Rev A

规格参数

SGM-PR10 参数表

参数来自 SGM-PR10 规格书；订货量程以本表为准，更长量程、特殊温度或压力请询价。

参数项	规格
输出类型
模拟量输出	0-10VDC / 4-20mA / 0-20mA
数字量输出	RS485 / SSI（Profinet 询价）
测量参数
测量范围	25–8000 mm
输出信号	0-20mA(最大最小负载0/500Ω) 4-20mA(最大最小负载0/500Ω) 0-10V(最小负载>5KΩ) RS485(MODBUS RTU) SSI
分辨率	16位DA
非线性度	<±0.01%FS（最小±50um）
重复精度	<±0.001%（最小±5um）
更新时间	<10ms(根据量程) 1ms(1m<量程<2m) 2ms(2m<量程<3m) 5ms(3m<量程<4m)
工作条件
磁环速度	任意
环境温度	-40~+85°C
存储温度	-55~+85°C
湿度露点	湿度90%，不能结霜
温度系数	<30ppm/°C
防护等级	IP67
耐压能力	35Mpa(持续) 70Mpa(峰值)
电气特性
出线方式	直接出线或航空插座
输入电压	24VDC (±20%)
工作电流	<60mA(随量程变化)
极性保护	最大-30VDC
超压保护	最大36VDC
绝缘能力	500VDC
安装附件
安装方向	任意
安装方式	M18*1.5或客户定制
位置磁环	环形磁环或浮球
结构材料
传感器头	铝合金
外保护杆	304不锈钢
安装法兰	304不锈钢

下载 SGM-PR10 规格书（PDF，2 页）全部磁致伸缩规格书

需要 3D 图或选型确认？联系我们的工程师，工作日 24 小时内回复。

尺寸与接线

SGM-PR10 外形尺寸与电气连接

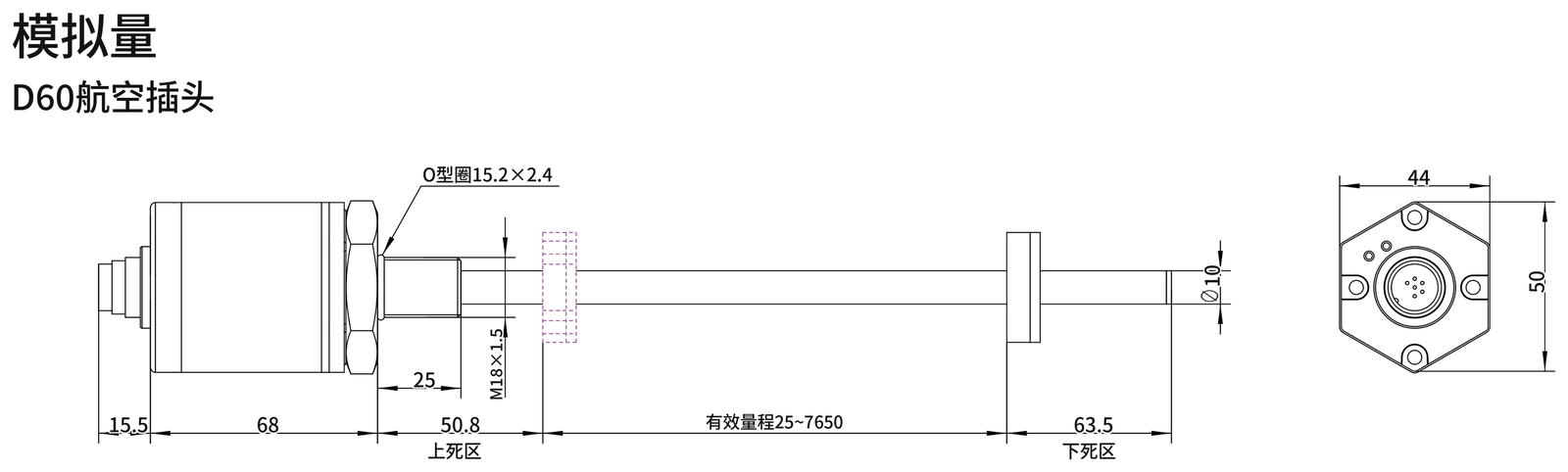

SGM-PR10 外形尺寸图1（mm） — SGM-PR10 外形尺寸（mm）。图中量程为结构示意，订货量程以参数表为准。

主要尺寸（mm），取自上方尺寸图
尺寸	数值（mm）
插头长度	15.5
头部长度	68
头部宽度	44
头部高度	50
安装螺纹	M18×1.5
螺纹长度	25
O型圈	15.2×2.4
测杆直径	Ø10
上死区	50.8
下死区	63.5

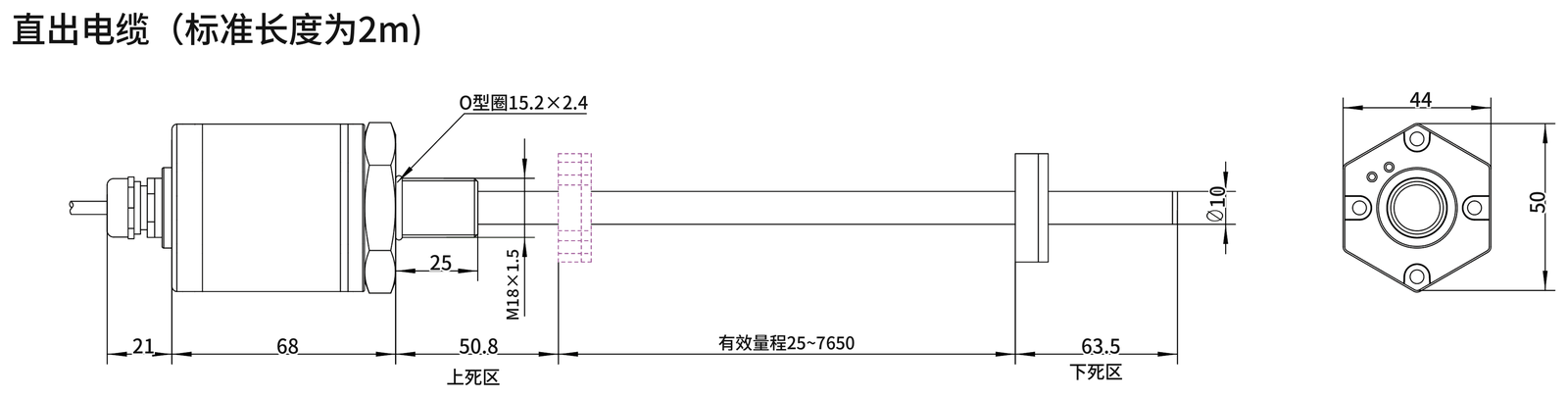

SGM-PR10 外形尺寸图2（mm） — SGM-PR10 外形尺寸（mm）。图中量程为结构示意，订货量程以参数表为准。

主要尺寸（mm），取自上方尺寸图
尺寸	数值（mm）
电缆接头长度	21
头部长度	68
头部宽度	44
头部高度	50
安装螺纹	M18×1.5
螺纹长度	25
O型圈	15.2×2.4
测杆直径	Ø10
上死区	50.8
下死区	63.5

模拟量插头定义（6 针）

1	模拟量输出+
2	模拟量输出-
3	预留调试
4	预留调试
5	输入电源+
6	输入电源-

SSI 插头定义（7 针）

1	(-)数据
2	(+)数据
3	(+) 时钟
4	(-) 时钟
5	输入电源+
6	输入电源-(GND)
7	NC 悬空

LED 状态指示

绿灯亮/红灯灭	在有效范围内正常工作
绿灯灭/红灯亮	磁铁离开有效量程范围或检测不到磁铁
绿灯灭/红灯闪	进入调试

订货代码

SGM-PR10 订货代码怎么选

按段填写即可生成料号。参数表列出但订货代码未列的输出或规格，请询价。

SGM-PR10-<安装>-<量程>-<输出>-<连接>[-选项]

代码	含义
安装
18	M18×1.5
20	M20×1.5
XX	定制螺纹
量程
00025–08000	5 位数，单位 mm，5 mm 步进（25–8000 mm）
输出
I1F	4–20 mA，零点在测杆末端
I1R	4–20 mA 反向（20–4 mA），零点靠近电子仓
I2F	0–20 mA，零点在测杆末端
I2R	0–20 mA 反向（20–0 mA），零点靠近电子仓
V1F	0–10 V，零点在测杆末端
V1R	0–10 V 反向（10–0 V），零点靠近电子仓
V2F	0–5 V，零点在测杆末端
V2R	0–5 V 反向（5–0 V），零点靠近电子仓
R4	RS485（Modbus RTU）
SS	SSI，后接位数+编码+分辨率µm+方向，如 SS25G005F
连接
K16	M16 航空插座（模拟量 / RS485 6 针，SSI 7 针）
C02 … C99	直接出线，数字为电缆长度 m（C02 = 2 m）
…X	电缆代号后加 X：客户指定电缆
选项
（省略）	系列标准盲区
Z1	短盲区 30 + 60 mm
Z9	客户指定盲区

订货示例

SGM-PR10-18-00600-I1F-K16

杆式，M18×1.5，量程 600 mm，4–20 mA，M16 航空插座

选型

什么情况选 SGM-PR10

传感器必须装在带压油缸内部（35MPa 连续）。
同一系列既要模拟量，也要 RS485 或 SSI。
行程超过 4m。

西格门磁致伸缩位移系列对比

料号	适用	量程	输出	防护
SGM-PR10	液压缸内置磁致伸缩位移传感器	25–8000 mm	4-20mA / 0-20mA / 0-10V / 0-5V / RS485 / SSI	IP67
SGM-PE10	外置铝型材磁致伸缩位移传感器	25–8000 mm	4-20mA / 0-20mA / 0-10V / 0-5V / RS485 / SSI	IP67
SGM-PR20	不锈钢IP68磁致伸缩位移传感器	25–7500 mm	4-20mA / 0-20mA / 0-10V / 0-5V / RS485	IP68
SGM-PE20	轻型外置磁致伸缩位移传感器	25–4000 mm	4-20mA / 0-10V / RS485	IP67
SE-PR30	本安型磁致伸缩位移传感器	25–4000 mm	0.5-4.5V / 0-5V / 4-20mA / RS485	IP67 IP68
SGM-PF10	扁平法兰磁致伸缩位移传感器	25–8000 mm	4-20mA / 0-20mA / 0-10V / 0-5V / RS485	IP68
SGM-PF20	嵌入式磁致伸缩位移传感器	25–4000 mm	4-20mA / 0-10V / 0.5-4.5V / 0.25-4.75V	IP68
SGM-PR40	紧凑杆式磁致伸缩位移传感器	25–4000 mm	4-20mA / 0-20mA / 0-10V / 0-5V / RS485	IP68
SGM-PR50	小型磁致伸缩位移传感器	25–4000 mm	4-20mA / 0-20mA / 0-10V / 0-5V / RS485	IP68

应用

SGM-PR10 典型应用

液压机、注塑机

油缸内置，测主缸、合模缸位置，传感器不受磕碰和油污影响。

冶金、工程机械长行程油缸

最长 8m 行程，适合轧机辊缝、起升和变幅油缸。

智能油缸配套

M18×1.5 / M20×1.5 安装螺纹，电子仓可在不卸压的情况下更换。

采购

向西格门订购 SGM-PR10

OEM 批量供货试样、替换都可以

5–7 个工作日样品交期

询价确认批量交期

24 小时回复工作日内工程师报价

直接发料号，或告诉我们行程/量程、输出、安装方式和出线方式即可报价；量程、盲区、电缆、磁环可定制。

参数清单

SGM-PR10 关键参数编号清单（与规格书一致）

下表按 SGM-PR10 规格书 Rev A 编号整理，询价或做技术协议时可直接引用编号（如“按 P05”）。表中未列的参数以订货确认。

P01 测量范围25–8000 mm，5 mm 步进
P02 模拟量输出4–20 mA / 0–20 mA（负载 0–500 Ω）、0–10 V（负载 >5 kΩ）
P03 数字量输出RS485（Modbus RTU）、SSI；Profinet 询价
P04 非线性度<±0.01% FS（最小 ±50 μm）
P05 重复精度<±0.001%（最小 ±5 μm）
P06 更新时间<10 ms，随量程变化：1–2 m 为 1 ms，2–3 m 为 2 ms，3–4 m 为 5 ms
P07 耐压35 MPa 连续，70 MPa 峰值
P08 防护等级IP67
P09 工作温度-40～+85 °C（存储 -55～+85 °C）
P10 供电24 V DC（±20%），工作电流 <60 mA
P11 安装M18×1.5 螺纹（可定制），安装方向任意
P12 材质传感器头铝合金，保护杆与法兰 304 不锈钢

标准依据：IP67 的含义按 IEC 60529 外壳防护等级（IP 代码）；4–20 mA 信号范围见 GB/T 3369.1-2008 过程控制系统用模拟信号直流电流信号；传感器装入油缸后，油缸系统的设计与安全要求按 GB/T 3766-2015 液压传动系统及其元件的通用规则和安全要求执行。

选型判定

液压缸位移传感器怎么选型号？按工况一句话判定

结论：传感器能装进油缸内部、连续压力在 35 MPa 以内，就选 SGM-PR10；其它工况按下面的判定句对照。

若活塞杆可以加工深孔、传感器要装在带压油缸内部，则选 SGM-PR10（耐压 35 MPa 连续 / 70 MPa 峰值）。
若油缸不能打孔、只能在设备外部安装，则选外置铝型材的 SGM-PE10 外置磁致伸缩位移传感器。
若现场长期潮湿、需要 IP68 不锈钢外壳，则对照 SGM-PR20 不锈钢 IP68 磁致伸缩位移传感器。
若控制器是模拟量输入卡，则选 4–20 mA（长线传输抗干扰更好）或 0–10 V；若需要绝对位置数字量，则选 RS485（Modbus RTU）或 SSI。
若行程超过 4 m，SGM-PR10 仍可订到 8000 mm；对动态响应敏感的场合，按 P06 核对更新时间。
若需要 Profinet 等其它接口、超过 35 MPa 连续压力或特殊温度，则询价，以订货确认。

磁致伸缩位移传感器内置在液压缸中的安装示意，耐压 35 MPa（350 bar） — 内置式安装：耐压管插入活塞杆深孔，磁环随活塞移动，电子仓在承压区外。

询价前准备这 6 项信息

行程（有效量程）与油缸工作压力
安装螺纹：M18×1.5 或定制
输出信号：4–20 mA / 0–10 V / RS485 / SSI
出线方式：直接出线或航空插座，电缆长度
磁环类型（环形磁环或浮球）
数量：样品 1–5 件，或批量需求

同系列用法参考：磁致伸缩位移传感器全系列、注塑机位移传感器选型。

选型答疑

SGM-PR10 常见问题

在活塞杆上加工深孔，把耐压管插进去，法兰用 M18×1.5 或 M20×1.5 螺纹拧在缸盖上，磁环固定在活塞上。电子仓在承压区外，更换时不用拆油路。

按规格书，耐压管连续耐压 35MPa，峰值 70MPa。

SGM-PR10 可订量程 25–8000 mm，5mm 步进。更长量程、特殊温度或压力版本请询价。

格式为 SGM-PR10-<安装>-<量程>-<输出>-<连接>[-选项]。例如 SGM-PR10-18-00600-I1F-K16：杆式，M18×1.5，量程 600 mm，4–20 mA，M16 航空插座。完整选项见本页订货代码表和规格书。

OEM 批量供货，验证样品 5–7 个工作日；批量交期随报价确认；工作日 24 小时内回复报价。

若传感器能装进油缸内部（活塞杆可加工深孔、工作压力在 35MPa 连续以内）选 SGM-PR10；若只能在设备外部安装，选外置铝型材的 SGM-PE10。两者量程都是 25–8000 mm。

若控制器是模拟量输入，选 4–20 mA（长线传输抗干扰更好）或 0–10 V；若需要绝对位置数字量，选 RS485（Modbus RTU）或 SSI。Profinet 等其它接口请询价，以订货确认。

可以。样品 1–5 件，5–7 个工作日交付；定制样品 7–14 天。样品确认后批量交期随报价确认。

主要看量程、输出信号、安装螺纹与出线方式、磁环类型和采购数量。发料号或工况参数，工作日 24 小时内报价。

质保 12 个月。
