SGM-PF20 嵌入式小型磁致伸缩位移传感器（Φ48 法兰，25~4000mm）
SGM-PF20 是 Φ48mm 法兰嵌入式磁致伸缩位移传感器，整个装进缸盖里。耐压管可选 Φ7、Φ10、Φ14mm（Φ14 最高 70MPa），量程 25~4000mm，输出 4-20mA、0-10V、0.5-4.5V、0.25-4.75V。
SGM-PF20 是 Φ48mm 法兰嵌入式磁致伸缩位移传感器，整个装进缸盖里。耐压管可选 Φ7、Φ10、Φ14mm（Φ14 最高 70MPa），量程 25~4000mm，输出 4-20mA、0-10V、0.5-4.5V、0.25-4.75V。
参数来自 SGM-PF20 规格书；订货量程以本表为准，更长量程、特殊温度或压力请询价。
| 参数项 | 规格 |
|---|---|
| 测量参数 | |
| 测量范围 | 25–4000 mm |
| 输出信号 | 0-20mA(最大最小负载0/500Ω) / 4-20mA(最大最小负载0/500Ω) / 0-10V(最小负载>5KΩ) / RS485(MODBUS RTU) |
| 分辨率 | 16位DA |
| 重复精度 | ±0.005mm |
| 更新时间 | <5ms(根据量程) / 1ms(1m<量程<2m) / 2ms(2m<量程<3m) / 5ms(3m<量程<4m) |
| 工作条件 | |
| 磁环速度 | 任意 |
| 环境温度 | -40~+85℃ |
| 存储温度 | -55~+85℃ |
| 湿度露点 | 湿度90%，不能结霜 |
| 温度系数 | <30ppm/℃ |
| 防护等级 | IP68 |
| 安装附件 | |
| 安装方向 | 任意 |
| 安装方式 | M18*1.5或客户定制 |
| 位置磁环 | 环形磁环或浮球 |
| 电气特性 | |
| 出线方式 | M12*1防水航空插座或直接出线 |
| 输入电压 | 24VDC (±20%) |
| 工作电流 | <60mA(随量程变化) |
| 极性保护 | 最大-30VDC |
| 超压保护 | 最大36VDC |
| 绝缘能力 | 500VDC |
| 结构材料 | |
| 传感器头 | 304不锈钢 |
| 外保护杆 | 304不锈钢 |
| 安装法兰 | 304不锈钢 |

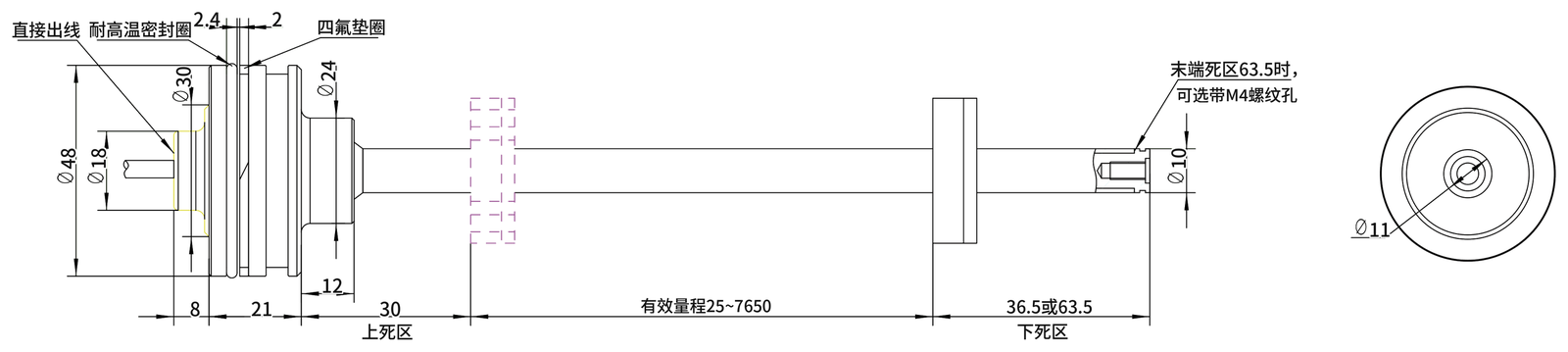

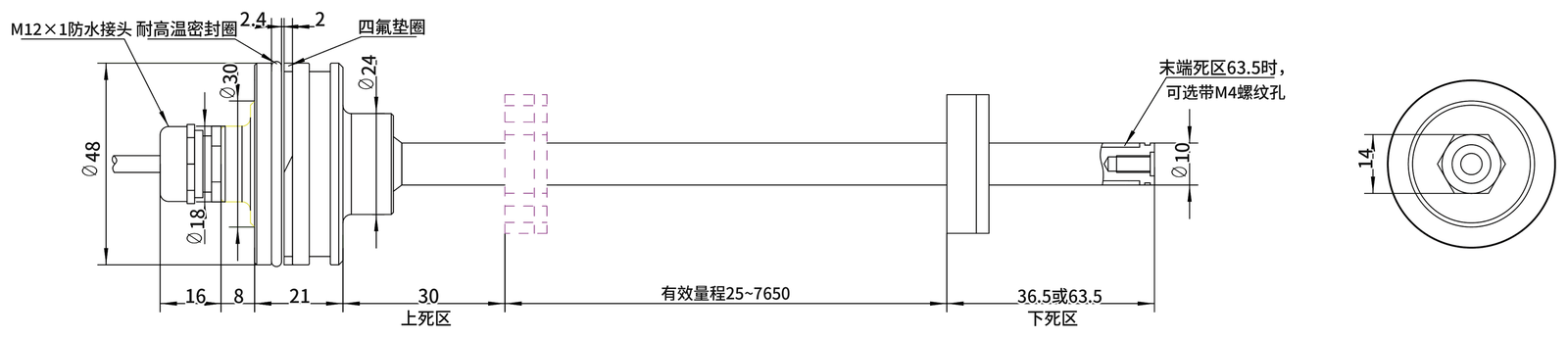

下载 SGM-PF20 规格书（PDF，2 页） 全部磁致伸缩规格书
需要 3D 图或选型确认？联系我们的工程师，工作日 24 小时内回复。
| 1 | 电源 |
| 2 | 信号 |
| 3 | 地 |
| 4 | 不接 |
| 1 | 不接 |
| 2 | 电源 |
| 3 | 地 |
| 4 | 信号 |
| 1 | 电源 |
| 2 | 不接 |
| 3 | 地 |
| 4 | 信号 |
| 红 | 电源 |
| 黑 | 地 |
| 黄 | 信号A |
| 绿 | 信号B |
| 红 | 电源 |
| 黑 | 地 |
| 白 | 信号 |
按段填写即可生成料号。参数表列出但订货代码未列的输出或规格，请询价。
| 代码 | 含义 |
|---|---|
| 安装 | |
| T07 | 耐压管 Φ7 mm |
| T10 | 耐压管 Φ10 mm |
| T10M | 耐压管 Φ10 mm，末端 M4 螺纹 |
| T14 | 耐压管 Φ14 mm（最大耐压 70 MPa） |
| 量程 | |
| 00025–04000 | 5 位数 mm，5 mm 步进 |
| 输出 | |
| I1F | 4–20 mA，零点在测杆末端 |
| I1R | 4–20 mA 反向（20–4 mA），零点靠近电子仓 |
| V3F | 0.5–4.5 V，零点在测杆末端 |
| V3R | 0.5–4.5 V 反向（4.5–0.5 V） |
| V4F | 0.25–4.75 V |
| V4R | 0.25–4.75 V 反向（4.75–0.25 V） |
| V1F | 0–10 V，零点在测杆末端 |
| V1R | 0–10 V 反向（10–0 V），零点靠近电子仓 |
| 连接 | |
| H1nn / H2nn / H3nn | M12 IP69K 4 针线束，针脚 1-3-2 / 2-3-4 / 1-3-4；nn = 线束长度 cm（06–25） |
| HTnn | 3 根散线 棕-白-绿，nn = 长度 cm |
| Enn / ETnn | 3 芯直出电缆 / 内螺纹紧固电缆，nn = 长度 dm（E10 = 1 m） |
| 选项 | |
| （省略） | 盲区 30 + 36.5 mm |
| Z1 | 盲区 30 + 63.5 mm |
| SGM-PF20-T10-00300-I1F-H106 | 耐压管 Φ10，300 mm，4–20 mA，M12 线束 6 cm |
| 料号 | 适用 | 量程 | 输出 | 防护 |
|---|---|---|---|---|
| SGM-PR10 | 液压缸内置磁致伸缩位移传感器 | 25–8000 mm | 4-20mA / 0-20mA / 0-10V / 0-5V / RS485 / SSI | IP67 |
| SGM-PE10 | 外置铝型材磁致伸缩位移传感器 | 25–8000 mm | 4-20mA / 0-20mA / 0-10V / 0-5V / RS485 / SSI | IP67 |
| SGM-PR20 | 不锈钢IP68磁致伸缩位移传感器 | 25–7500 mm | 4-20mA / 0-20mA / 0-10V / 0-5V / RS485 | IP68 |
| SGM-PE20 | 轻型外置磁致伸缩位移传感器 | 25–4000 mm | 4-20mA / 0-10V / RS485 | IP67 |
| SE-PR30 | 本安型磁致伸缩位移传感器 | 25–4000 mm | 0-5V / 0.5-4.5V / RS485 | IP67 IP68 |
| SGM-PF10 | 扁平法兰磁致伸缩位移传感器 | 25–8000 mm | 4-20mA / 0-20mA / 0-10V / 0-5V / RS485 | IP68 |
| SGM-PF20 | 嵌入式磁致伸缩位移传感器 | 25–4000 mm | 4-20mA / 0-10V / 0.5-4.5V / 0.25-4.75V | IP68 |
| SGM-PR40 | 紧凑杆式磁致伸缩位移传感器 | 25–4000 mm | 4-20mA / 0-20mA / 0-10V / 0-5V / RS485 | IP68 |
| SGM-PR50 | 小型磁致伸缩位移传感器 | 25–4000 mm | 4-20mA / 0-20mA / 0-10V / 0-5V / RS485 | IP68 |
直接发料号，或告诉我们行程/量程、输出、安装方式和出线方式即可报价；量程、盲区、电缆、磁环可定制。
