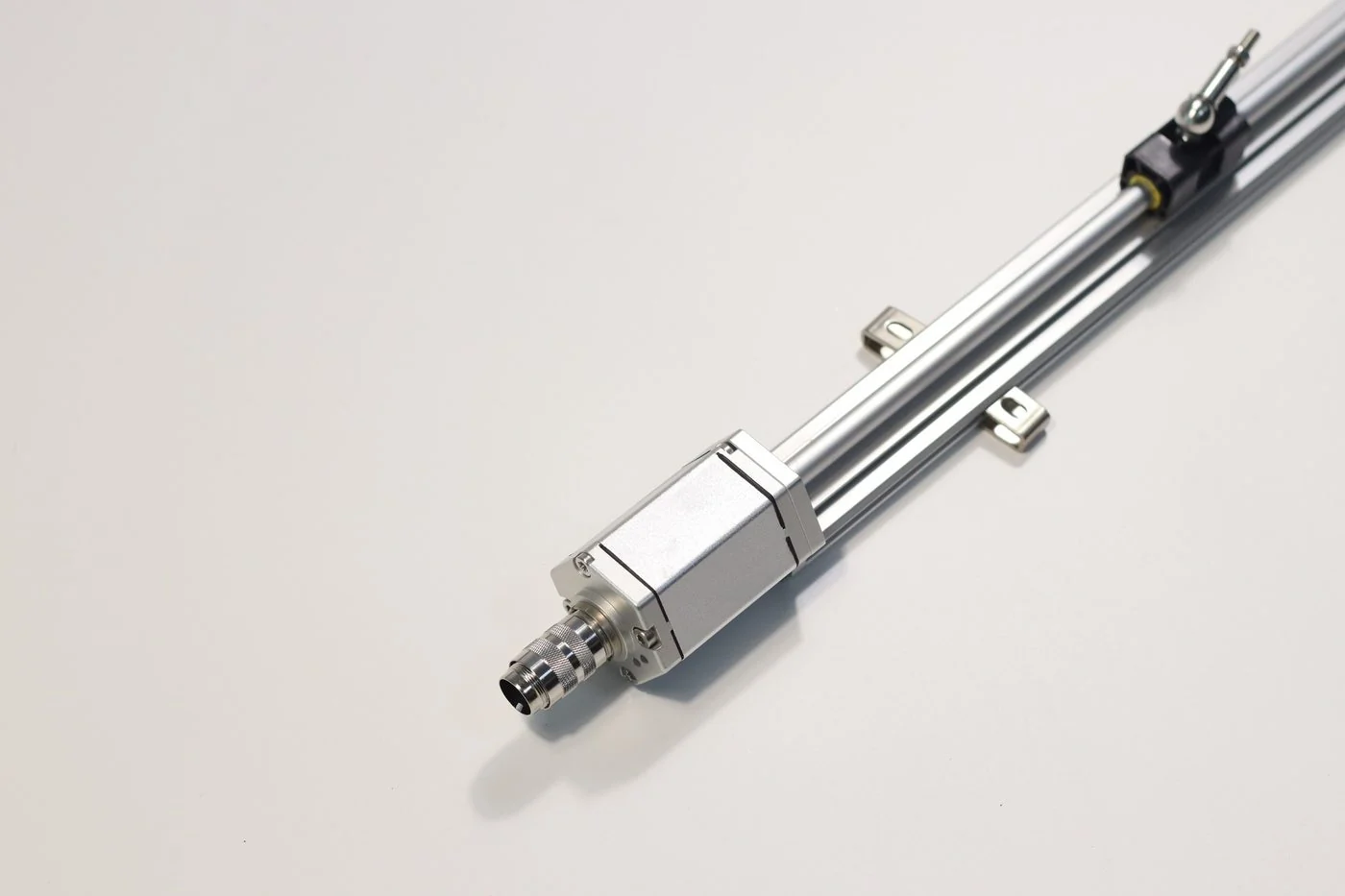

SGM-PE10 外置铝型材磁致伸缩位移传感器 实物图
工厂直供 · OEM 批量供货

SGM-PE10 外置铝型材磁致伸缩位移传感器(25~8000mm)

SGM-PE10 是铝型材外壳的外置式磁致伸缩位移传感器,用卡扣装在机器表面。量程 25~8000mm,可选滑块、梯形或悬浮磁铁,非线性度小于 ±0.01%FS,输出 4-20mA、0-10V、RS485 或 SSI。

SGM-PE1025–8000 mmIP67OEM 批量供货

SGM-PE10 是什么?

SGM-PE10 系列:铝型材外壳,方便安装在机器表面或外部空间使用。输出支持模拟量0-10VDC/4-20mA/0-20mA及数字量RS485/SSI/Profinet(询价)。 料号前缀 SGM 为西格门磁致伸缩系列,完整订货代码见下文和规格书。
更新日期 2026-09-29 · 参数取自 SGM-PE10 规格书 Rev A

SGM-PE10 参数表

参数来自 SGM-PE10 规格书;订货量程以本表为准,更长量程、特殊温度或压力请询价。

参数项规格
输出类型
模拟量输出0-10VDC / 4-20mA / 0-20mA
数字量输出RS485 / SSI(Profinet 询价)
测量参数
测量范围25–8000 mm
输出信号0-20mA(最大最小负载0/500Ω) 4-20mA(最大最小负载0/500Ω) 0-10V(最小负载>5KΩ) RS485(MODBUS RTU) SSI
分辨率16位DA
非线性度<±0.01%FS(最小±50um)
重复精度<±0.001%(最小±5um)
更新时间<10ms(根据量程) 1ms(1m<量程<2m) 2ms(2m<量程<3m) 5ms(3m<量程<4m)
工作条件
磁环速度任意
环境温度-40~+85°C
存储温度-55~+85°C
湿度露点湿度90%,不能结霜
温度系数<30ppm/°C
防护等级IP67
电气特性
出线方式直接出线或航空插座
输入电压24VDC (±20%)
工作电流<60mA(随量程变化)
极性保护最大-30VDC
超压保护最大36VDC
绝缘能力500VDC
安装附件
安装方向任意
位置磁环环形磁环或浮球
结构材料
传感器头铝合金
外保护杆304不锈钢

下载 SGM-PE10 规格书(PDF,2 页) 全部磁致伸缩规格书

需要 3D 图或选型确认?联系我们的工程师,工作日 24 小时内回复。

SGM-PE10 外形尺寸与电气连接

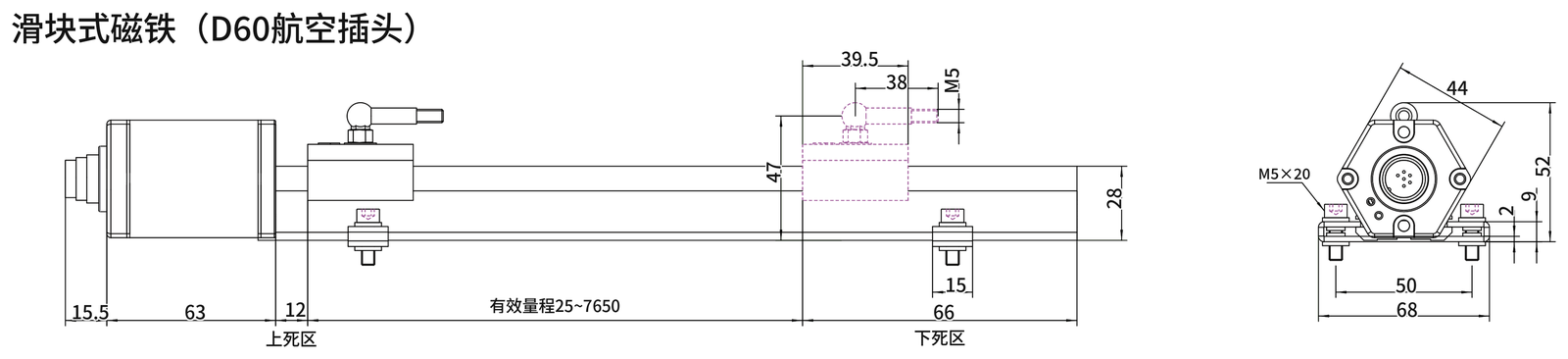

SGM-PE10 外形尺寸图1(mm)
SGM-PE10 外形尺寸(mm)。图中量程为结构示意,订货量程以参数表为准。
主要尺寸(mm),取自上方尺寸图
尺寸数值(mm)
插头长度15.5
头部长度63
上死区12
下死区66
滑块磁铁连杆螺纹M5
含滑块磁铁高度47
型材高度28
头部宽度44
头部高度52
安装夹块宽度15
夹块螺钉M5×20
夹块孔距50
夹块总宽68

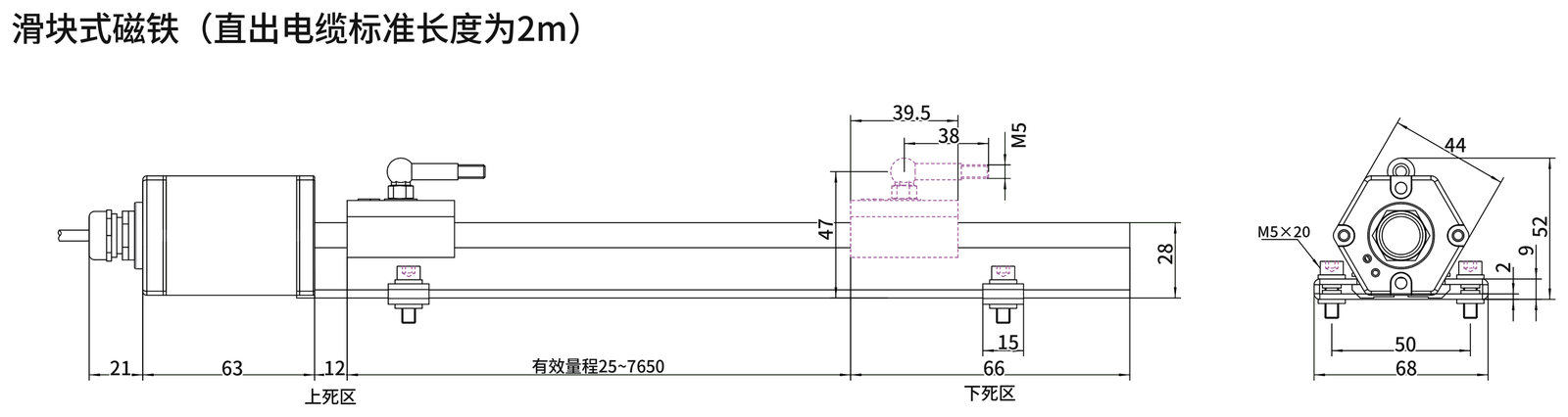

SGM-PE10 外形尺寸图2(mm)
SGM-PE10 外形尺寸(mm)。图中量程为结构示意,订货量程以参数表为准。
主要尺寸(mm),取自上方尺寸图
尺寸数值(mm)
电缆接头长度21
头部长度63
上死区12
下死区66
滑块磁铁连杆螺纹M5
含滑块磁铁高度47
型材高度28
头部宽度44
头部高度52
安装夹块宽度15
夹块螺钉M5×20
夹块孔距50
夹块总宽68

模拟量插头定义(6 针)

1模拟量输出+
2模拟量输出-
3预留调试
4预留调试
5输入电源+
6输入电源-

SSI 插头定义(7 针)

1(-)数据
2(+)数据
3(+) 时钟
4(-) 时钟
5输入电源+
6输入电源-(GND)
7NC 悬空

LED 状态指示

绿灯亮/红灯灭在有效范围内正常工作
绿灯灭/红灯亮磁铁离开有效量程范围或检测不到磁铁
绿灯灭/红灯闪进入调试

SGM-PE10 订货代码怎么选

按段填写即可生成料号。参数表列出但订货代码未列的输出或规格,请询价。

SGM-PE10-<安装>-<量程>-<输出>-<连接>[-选项]
代码含义
安装
MS滑块磁铁
MT梯形磁铁
MF悬浮磁铁
量程
00025–080005 位数,单位 mm,5 mm 步进(25–8000 mm)
输出
I1F4–20 mA,零点在测杆末端
I1R4–20 mA 反向(20–4 mA),零点靠近电子仓
I2F0–20 mA,零点在测杆末端
I2R0–20 mA 反向(20–0 mA),零点靠近电子仓
V1F0–10 V,零点在测杆末端
V1R0–10 V 反向(10–0 V),零点靠近电子仓
V2F0–5 V,零点在测杆末端
V2R0–5 V 反向(5–0 V),零点靠近电子仓
R4RS485(Modbus RTU)
SSSSI,后接 位数+编码+分辨率µm+方向,如 SS25G005F
连接
K16M16 航空插座(模拟量 / RS485 6 针,SSI 7 针)
C02 … C99直接出线,数字为电缆长度 m(C02 = 2 m)
…X电缆代号后加 X:客户指定电缆
选项
(省略)系列标准盲区
Z1短盲区 30 + 60 mm
Z9客户指定盲区

订货示例

SGM-PE10-MS-01200-I1F-C02型材式,滑块磁铁,1200 mm,4–20 mA,直接出线 2 m

什么情况选 SGM-PE10

西格门磁致伸缩位移系列对比

料号适用量程输出防护
SGM-PR10液压缸内置磁致伸缩位移传感器25–8000 mm4-20mA / 0-20mA / 0-10V / 0-5V / RS485 / SSIIP67
SGM-PE10外置铝型材磁致伸缩位移传感器25–8000 mm4-20mA / 0-20mA / 0-10V / 0-5V / RS485 / SSIIP67
SGM-PR20不锈钢IP68磁致伸缩位移传感器25–7500 mm4-20mA / 0-20mA / 0-10V / 0-5V / RS485IP68
SGM-PE20轻型外置磁致伸缩位移传感器25–4000 mm4-20mA / 0-10V / RS485IP67
SE-PR30本安型磁致伸缩位移传感器25–4000 mm0.5-4.5V / 0-5V / 4-20mA / RS485IP67 IP68
SGM-PF10扁平法兰磁致伸缩位移传感器25–8000 mm4-20mA / 0-20mA / 0-10V / 0-5V / RS485IP68
SGM-PF20嵌入式磁致伸缩位移传感器25–4000 mm4-20mA / 0-10V / 0.5-4.5V / 0.25-4.75VIP68
SGM-PR40紧凑杆式磁致伸缩位移传感器25–4000 mm4-20mA / 0-20mA / 0-10V / 0-5V / RS485IP68
SGM-PR50小型磁致伸缩位移传感器25–4000 mm4-20mA / 0-20mA / 0-10V / 0-5V / RS485IP68

SGM-PE10 典型应用

注塑机、压铸机
装在机身外侧测模板、顶出和射台位置,不用在油缸上打孔。
木工、包装设备长轴
非接触无磨损,替换容易磨损的电子尺。
老设备改造
外置安装替换原有传感器,悬浮磁铁对安装偏差容忍度高。

向西格门订购 SGM-PE10

OEM 批量供货试样、替换都可以
5–7 个工作日样品交期
询价确认批量交期
24 小时回复工作日内工程师报价

直接发料号,或告诉我们行程/量程、输出、安装方式和出线方式即可报价;量程、盲区、电缆、磁环可定制。

参考标准:GB/T 3369.1-2008 过程控制系统用直流电流信号(全国标准信息公共服务平台);GB/T 4208-2017 外壳防护等级(IP代码)(全国标准信息公共服务平台)

SGM-PE10 常见问题

滑块磁铁在型材槽里滑动,由球铰连杆带动,适合有一定对中偏差的长轴;悬浮磁铁不接触外壳,完全无磨损,但要保证间隙。两种都在订货代码里选择。
都是外置型材式。SGM-PE10 量程 25~8000mm,可选 SSI;SGM-PE20 型材更窄,量程 25~4000mm,输出模拟量、双路模拟量或 RS485。
SGM-PE10 可订量程 25–8000 mm,5mm 步进。更长量程、特殊温度或压力版本请询价。
格式为 SGM-PE10-<安装>-<量程>-<输出>-<连接>[-选项]。例如 SGM-PE10-MS-01200-I1F-C02:型材式,滑块磁铁,1200 mm,4–20 mA,直接出线 2 m。完整选项见本页订货代码表和规格书。
OEM 批量供货,验证样品 5–7 个工作日;批量交期随报价确认;工作日 24 小时内回复报价。
