磁致伸缩位移传感器选型与国产高精度替代指南
从量程、精度、输出总线、耐压防护到安装方式，用 6 步锁定磁致伸缩位移传感器选型；并以「对标行业公开值」的方式，讲清高精度国产替代进口高端型号的关键差异——非线性 <±0.01%FS（SGM-PR10 规格书）、16位D/A分辨率、Profinet（询价，SGM-PR10 / SGM-PE10）、70MPa 峰值耐压、模块化免撤压。
从量程、精度、输出总线、耐压防护到安装方式，用 6 步锁定磁致伸缩位移传感器选型；并以「对标行业公开值」的方式，讲清高精度国产替代进口高端型号的关键差异——非线性 <±0.01%FS（SGM-PR10 规格书）、16位D/A分辨率、Profinet（询价，SGM-PR10 / SGM-PE10）、70MPa 峰值耐压、模块化免撤压。
先按安装环境定系列，再按量程/输出细化型号。
按顺序确认六个维度，即可得到唯一订货型号。
| 步骤 | 确认要点 | 西格门可选范围（以订货确认） |
|---|---|---|
| ① 量程 | 有效行程 + 盲区 | 25~8000mm（5mm 步进） |
| ② 精度 / 分辨率 | 非线性、重复性、分辨率 | 非线性 <±0.01%FS · 重复性 <±0.001% · 16 位 D/A（SSI 按订货码，如 5 μm） / 16位 D/A |
| ③ 输出 / 总线 | 模拟 or 数字组网 | 4-20mA / 0-10V / 0-5V · SSI / RS485 · Profinet |
| ④ 耐压 / 防护 | 是否缸内、防水等级 | IP67~IP68 · 35MPa 连续 / 70MPa 峰值 |
| ⑤ 安装方式 | 内置/外置/法兰/嵌入 | SGM-PR10/SGM-PF10/SGM-PR40/SGM-PF20（内置法兰嵌入）· SGM-PE20/SGM-PR20（外置） |
| ⑥ 环境 | 温度、防爆、耐腐 | -40~+85℃ · 隔爆本安（SE-PR30）· 不锈钢结构 |
下表「行业常见」为同行公开资料（未逐项核实），仅作对比；西格门数值以规格书与订货确认为准。
| 对标项 | 行业常见（公开值·未核实） | 西格门（以订货确认） |
|---|---|---|
| 非线性度 | 约 <±0.01%FS（非线性度）（>1m 约 ±0.02%FS） | <±0.01%FS（SGM-PR10 规格书） |
| 数字分辨率 | 约 0.038mm | 模拟量 16 位 D/A；SSI 按订货码（如 5 μm） |
| 数字总线 | SSI / RS485 为主 | + Profinet 工业以太网 |
| 耐压（内置液压缸） | 约 ≤34MPa | 35MPa 连续 / 70MPa 峰值 |
| 工作温度（标准型） | 约 -40~+80℃ | -40~+85℃ |
| 现场维护 | 部分需撤压 / 返厂更换 | 模块化 · 电子仓可拆卸·免撤压 |
| 交期 / 服务 | 进口件常数周~数月 | 源头工厂 · OEM 定制 · 工作日响应 |
核心替代话术：非线性 <±0.01%FS、16位D/A分辨率、Profinet（询价，SGM-PR10 / SGM-PE10）、70MPa 峰值耐压、模块化免撤压。温度等项与部分同行相当，不作夸大对比。

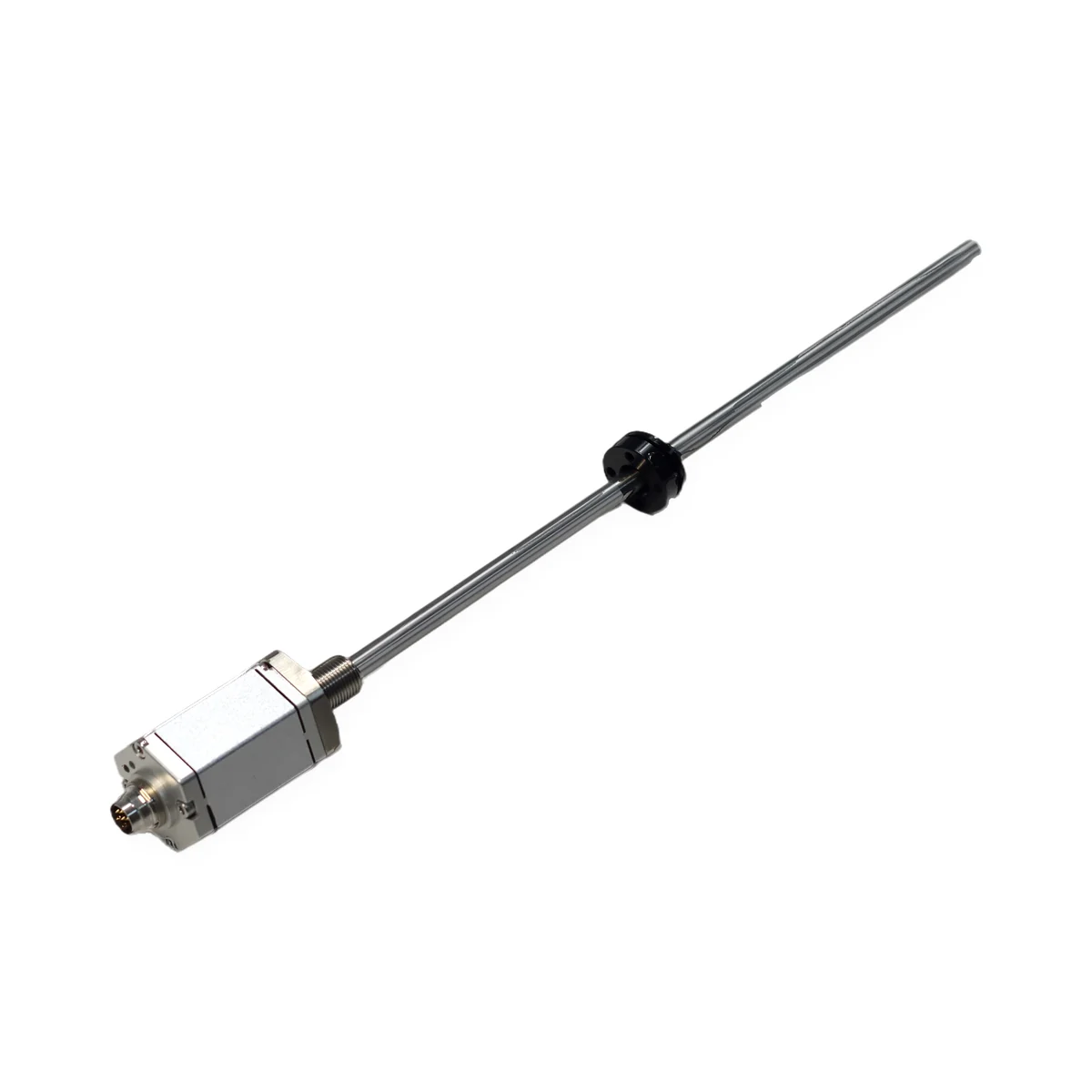

内置液压缸·耐压外管，35/70MPa，支持 Profinet，量程 25~8000mm。
查看系列 →

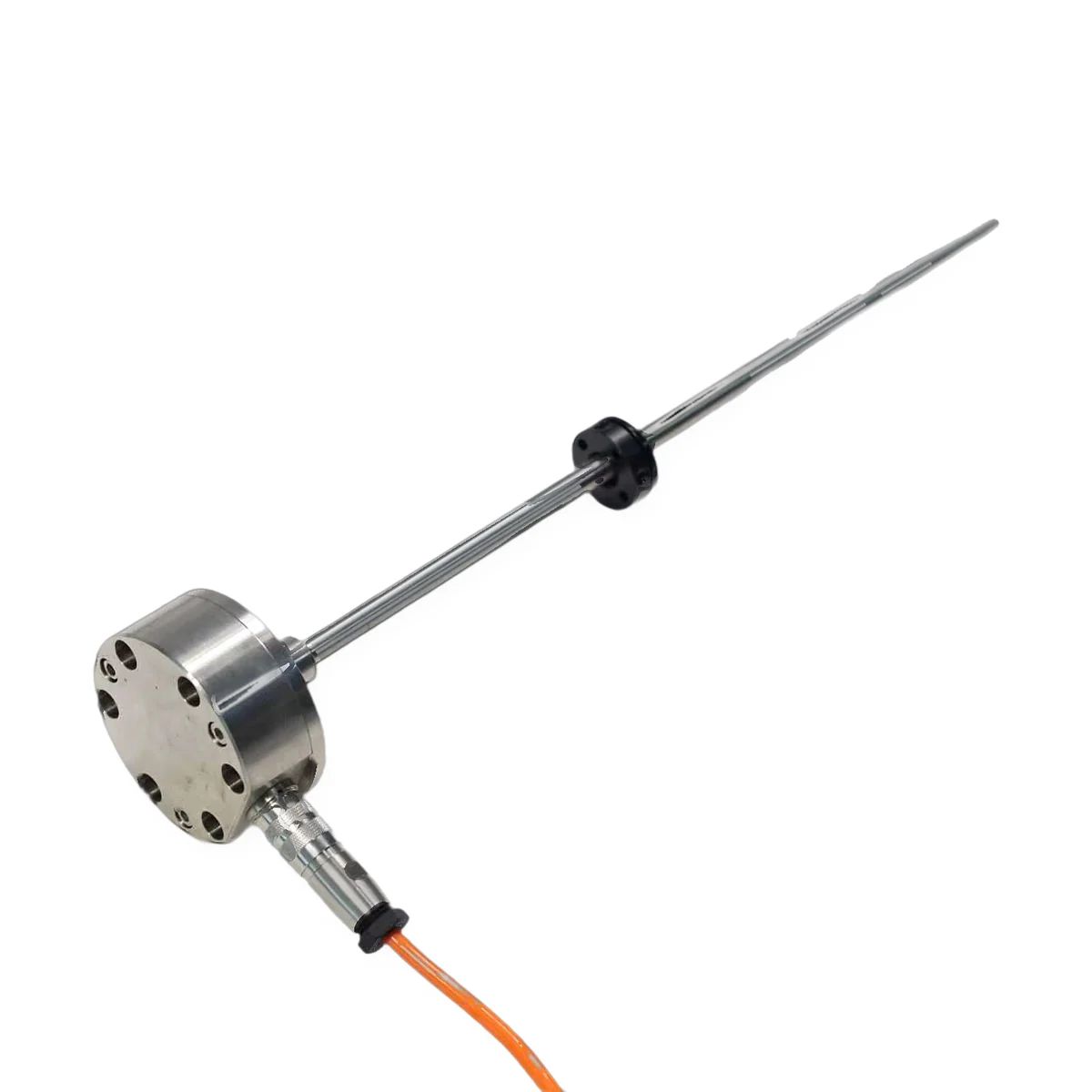

耐压外管·法兰式·IP68，35/70MPa 高压液压伺服闭环。
查看系列 →

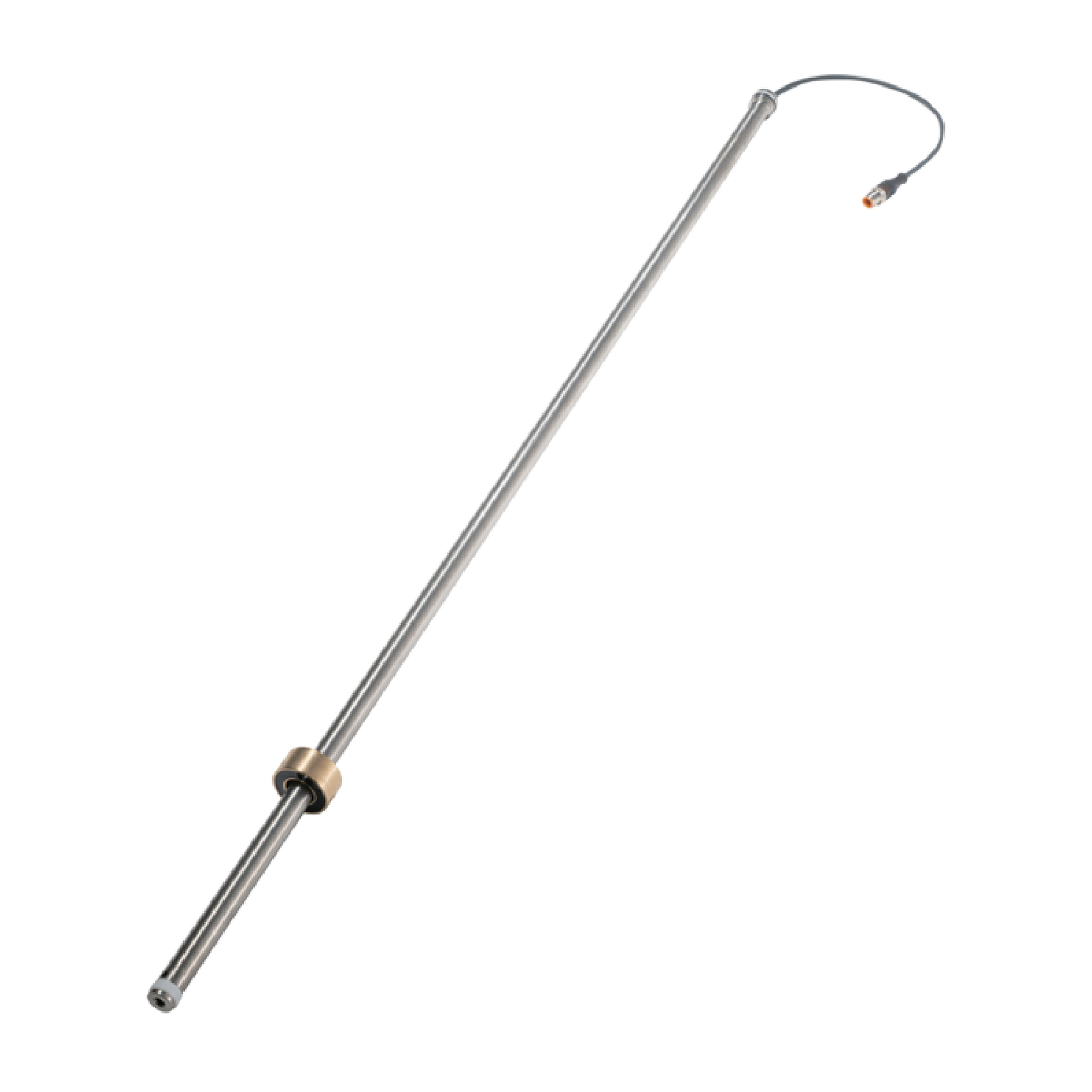

Φ17 细长·隔爆/本安一体（Ui 12.5V），适合防爆危险区。
查看系列 →
微型 Φ7/10/14 耐压圆管（≤70MPa），空间受限缸内置。

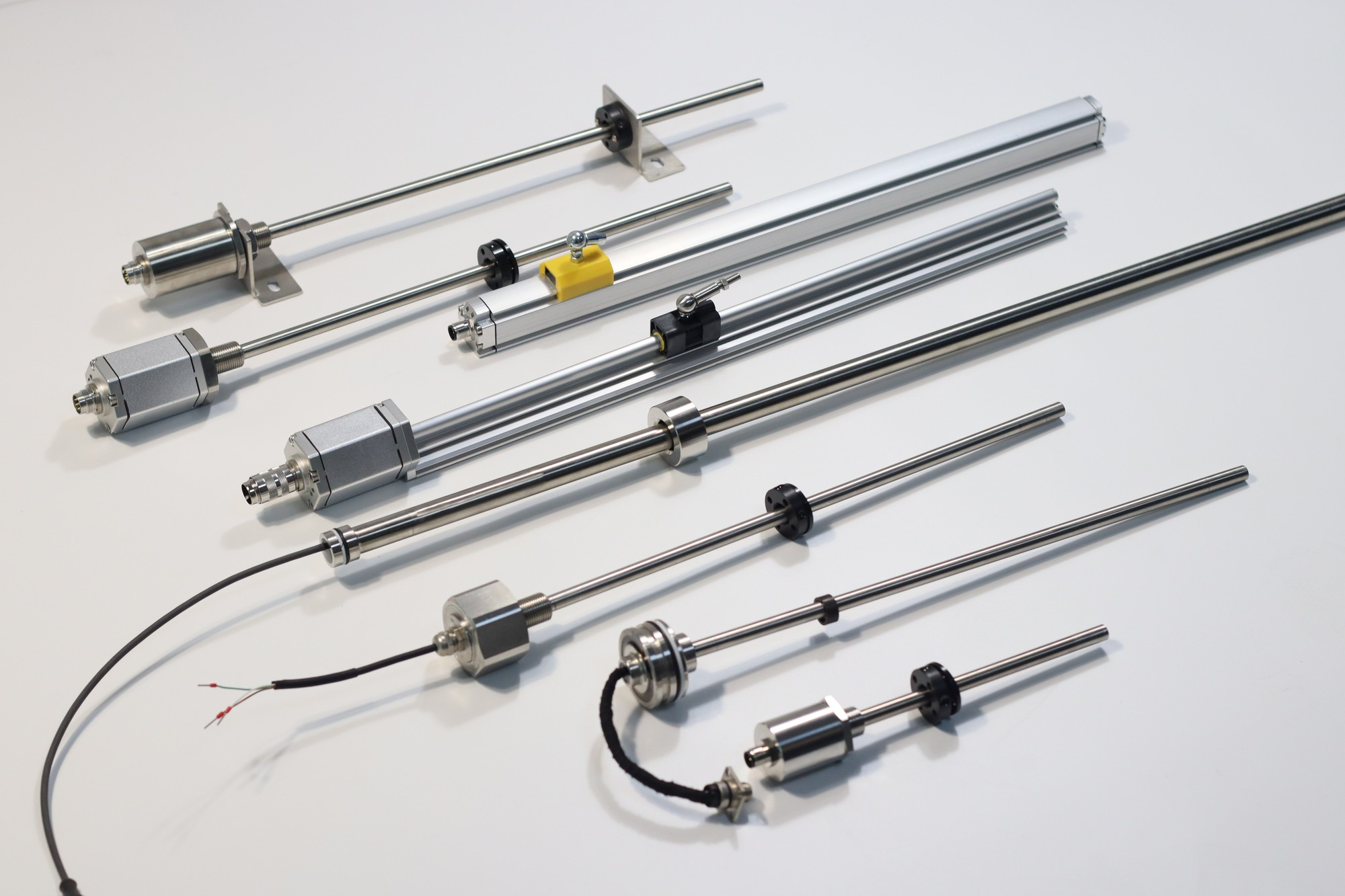

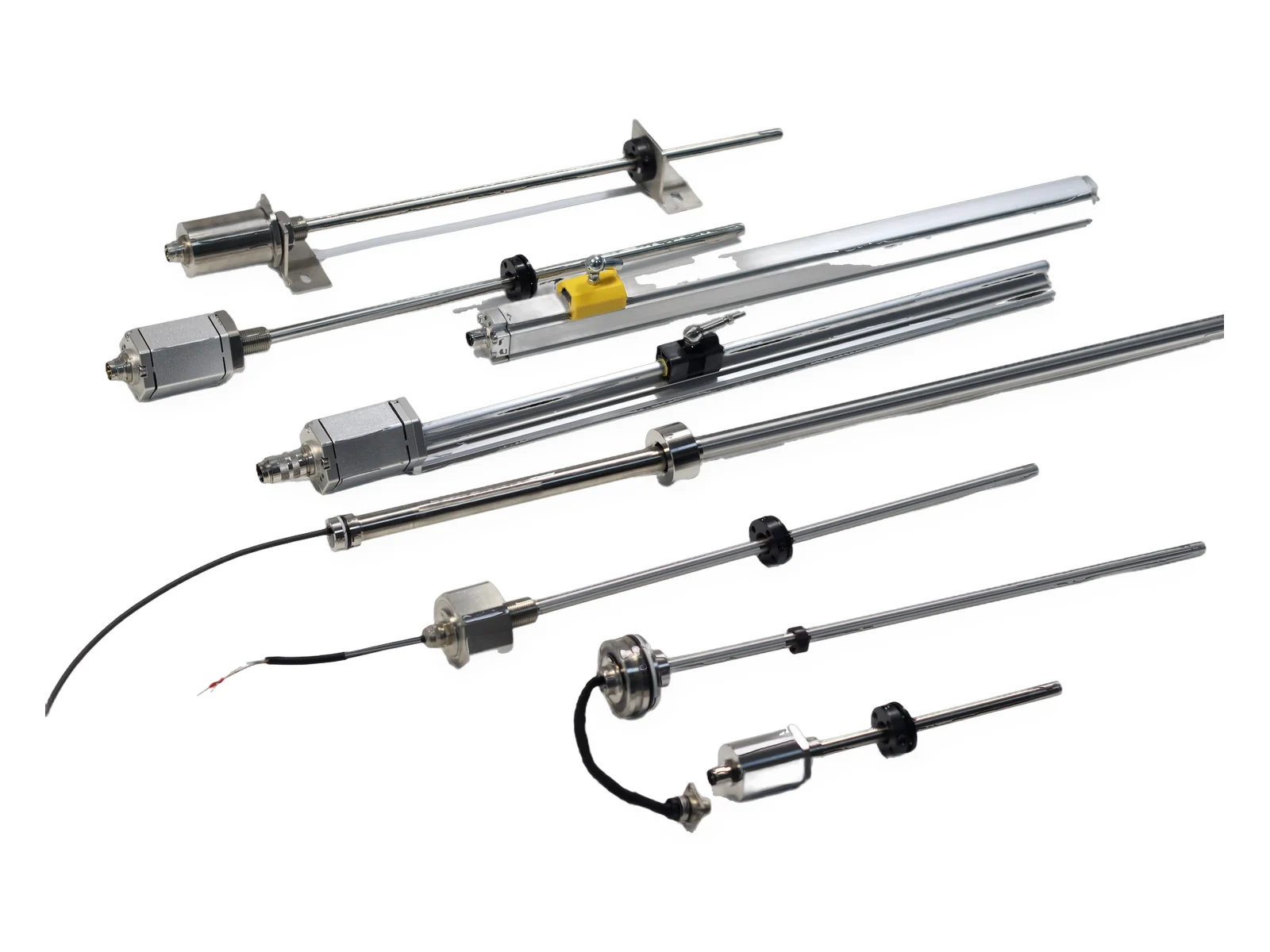

查看系列 →全部 8 个系列与原理详解见 磁致伸缩位移传感器总览；跨类型对比见 激光 vs LVDT vs 磁致伸缩、磁致伸缩 vs LVDT。
