磁致伸缩芯体模组一览。
芯体规格依整机型号而定，以上为产品资料汇总，具体参数以选型确认为准。
| 参数项 | 规格 | 备注 |
|---|---|---|
| 模组类型 | SGM-CR10、SGM-CR20、SGM-CF10、SGM-CM10、SGM-CS10、SGM-CG10、SGM-CL10、SGM-CL20 | 见下方芯体选型表 |
| 测量范围 | 25–8000mm（杆式/扁平式/液位芯体）/ 25–4000mm（超小型/细长型/静力水准芯体） | 5mm 步进 |
| 输出信号 | 模拟量 / TTL / SSI / RS485(Modbus RTU) | 按型号 |
| 分辨率 | 模拟量 16 位 DA；数字量分辨率依型号，以选型确认为准 | |
| 适配整机 | 杆式/扁平式/小型位移传感器、液位计、静力水准仪、裂缝计等 | |
| 供电电压 | 12 或 24VDC | 部分支持 12V |
| 是否定制 | 可定制 | 量程/接口/尺寸/协议 |
按整机结构和输出接口选芯体；量程、接口、尺寸与通讯协议可按整机定制。供电 12 或 24VDC（超小型、静力水准芯体 9–30VDC）。

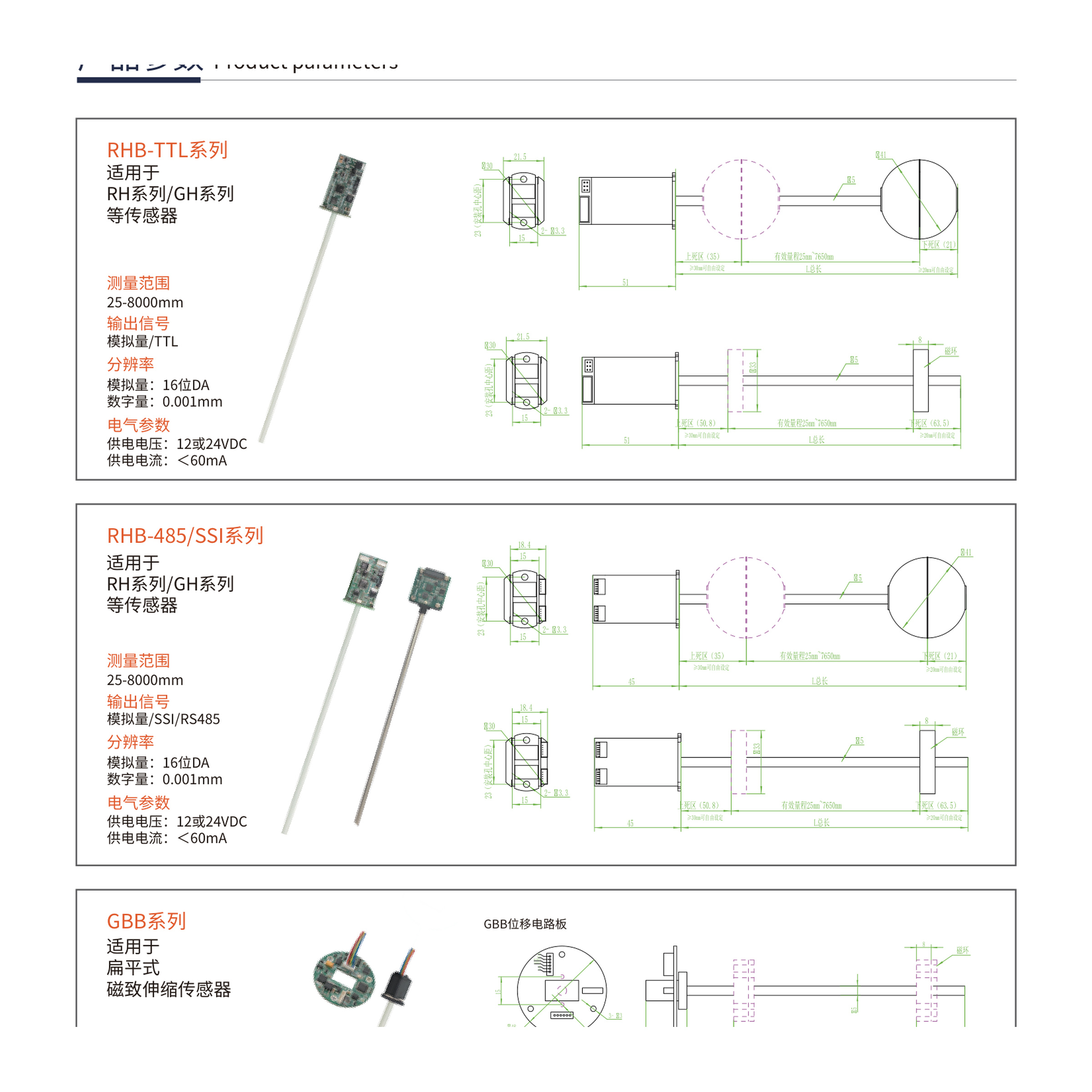

| 料号 | 类型 | 输出 | 量程 | 适配整机 |
|---|---|---|---|---|
| SGM-CR10 | 杆式芯体 | 模拟量 / TTL | 25–8000mm | 杆式、不锈钢杆式位移传感器 |
| SGM-CR20 | 杆式芯体 | 模拟量 / SSI / RS485 | 25–8000mm | 杆式、不锈钢杆式位移传感器 |
| SGM-CF10 | 扁平式芯体 | 模拟量 / SSI / RS485 | 25–8000mm | 扁平式位移传感器 |
| SGM-CM10 | 超小型芯体 | RS485 | 25–4000mm | 超小体积位移传感器 |
| SGM-CS10 | 细长型芯体 | 模拟量 / RS485 | 25–4000mm | 细长型位移传感器、裂缝计 |
| SGM-CG10 | 静力水准芯体 | RS485 | 25–4000mm | 静力水准仪、沉降监测 |
| SGM-CL10 | 液位芯体（刚性杆） | 模拟量 / RS485，两线制带显示 | 25–8000mm | 磁致伸缩液位计 |
| SGM-CL20 | 液位芯体（软缆） | 模拟量 / RS485，两线制带显示 | 25–8000mm | 软缆磁致伸缩液位计 |
