西格门传感器 · 电感式距离测量

模拟量电感式接近开关 4–20 mA · 0–10 V

作者：西格门技术部 · 最后更新：2026-11-10

模拟量接近开关输出的不只是“有 / 无”，而是与金属目标之间的距离。在检测范围内输出信号连续变化，PLC 可直接读取间隙、位置或跳动量。

输出
4–20 mA / 0–10 V / 双输出
重复精度
0.02 mm
检测范围
最大 10 mm
规格
D6.5 · M8 · M12
获取报价查找型号

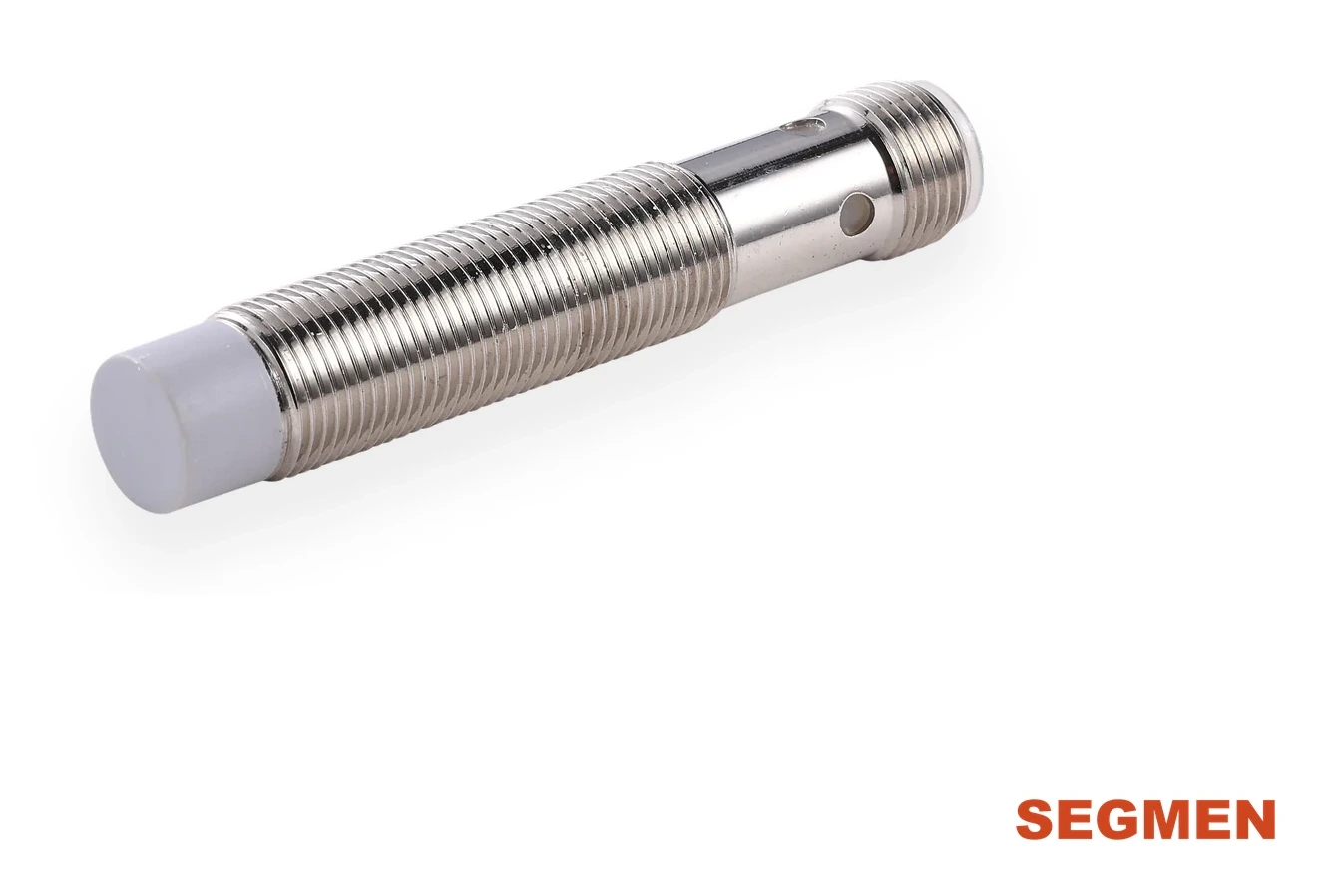

西格门模拟量电感式接近开关，M12 黄铜镀镍外壳，M12 连接器
M12 黄铜镀镍外壳，M12 连接器

快速了解

什么是模拟量接近开关？

模拟量接近开关是一种非接触测量金属目标距离、并以连续信号输出的电感式接近开关。西格门模拟量系列可选 4–20 mA、0–10 V 或电流电压双输出，检测范围最大 10 mm，重复精度 0.02 mm，规格有 D6.5、M8、M12。

型号选型

按规格、输出和连接方式选型

“检测范围”列为各型号的线性检测范围。料号中连接代码前的字母表示输出：I = 4–20 mA，V = 0–10 V，M = 双输出。

料号规格安装检测范围输出连接方式频率
SGI-AOD65S-015I-C2D6.5齐平0.1–1.5 mm4–20 mA2 米电缆1500 Hz询价
SGI-AOD65S-015I-Q3D6.5齐平0.1–1.5 mm4–20 mAM8 连接器1500 Hz询价
SGI-AOD65S-015M-C2D6.5齐平0.1–1.5 mm0–10 V + 0–20 mA2 米电缆1500 Hz询价
SGI-AOD65S-015M-Q3D6.5齐平0.1–1.5 mm0–10 V + 0–20 mAM8 连接器1000 Hz询价
SGI-AOD65S-015V-C2D6.5齐平0.1–1.5 mm0–10 V2 米电缆1500 Hz询价
SGI-AOD65S-015V-Q3D6.5齐平0.1–1.5 mm0–10 VM8 连接器1500 Hz询价
SGI-AOD65S-025I-C2D6.5齐平0.5–2.5 mm4–20 mA2 米电缆1500 Hz询价
SGI-AOD65S-025I-Q3D6.5齐平0.5–2.5 mm4–20 mAM8 连接器1500 Hz询价
SGI-AOD65S-025M-C2D6.5齐平0.2–2.5 mm0–10 V + 0–20 mA2 米电缆1500 Hz询价
SGI-AOD65S-025M-Q3D6.5齐平0.1–2.5 mm0–10 V + 0–20 mAM8 连接器1000 Hz询价
SGI-AOD65S-025V-C2D6.5齐平0.5–2.5 mm0–10 V2 米电缆1500 Hz询价
SGI-AOD65S-025V-Q3D6.5齐平0.5–2.5 mm0–10 VM8 连接器1500 Hz询价
SGI-AOD65S-030I-C2D6.5齐平0.6–3.0 mm4–20 mA2 米电缆1500 Hz询价
SGI-AOD65S-030I-Q3D6.5齐平0.6–3.0 mm4–20 mAM8 连接器1500 Hz询价
SGI-AOD65S-030M-C2D6.5齐平0.5–3.0 mm0–10 V + 0–20 mA2 米电缆1500 Hz询价
SGI-AOD65S-030M-Q3D6.5齐平0.6–3.0 mm0–10 V + 0–20 mAM8 连接器1000 Hz询价
SGI-AOD65S-030V-C2D6.5齐平0.6–3.0 mm0–10 V2 米电缆1500 Hz询价
SGI-AOD65S-030V-Q3D6.5齐平0.6–3.0 mm0–10 VM8 连接器1500 Hz询价
SGI-AOD65U-025I-C2D6.5非齐平0.5–2.5 mm4–20 mA2 米电缆1500 Hz询价
SGI-AOD65U-025I-Q3D6.5非齐平0.5–2.5 mm4–20 mAM8 连接器1500 Hz询价
SGI-AOD65U-025M-C2D6.5非齐平0.1–2.5 mm0–10 V + 0–20 mA2 米电缆1000 Hz询价
SGI-AOD65U-025M-Q3D6.5非齐平0.5–2.5 mm0–10 V + 0–20 mAM8 连接器1000 Hz询价
SGI-AOD65U-025V-C2D6.5非齐平0.5–2.5 mm0–10 V2 米电缆1500 Hz询价
SGI-AOD65U-025V-Q3D6.5非齐平0.5–2.5 mm0–10 VM8 连接器1500 Hz询价
SGI-AOD65U-040I-C2D6.5非齐平0.5–4.0 mm4–20 mA2 米电缆1500 Hz询价
SGI-AOD65U-040I-Q3D6.5非齐平0.5–4.0 mm4–20 mAM8 连接器1500 Hz询价
SGI-AOD65U-040M-C2D6.5非齐平0.5–4.0 mm0–10 V + 0–20 mA2 米电缆1000 Hz询价
SGI-AOD65U-040M-Q3D6.5非齐平0.5–4.0 mm0–10 V + 0–20 mAM8 连接器1000 Hz询价
SGI-AOD65U-040V-C2D6.5非齐平0.5–4.0 mm0–10 V2 米电缆1500 Hz询价
SGI-AOD65U-040V-Q3D6.5非齐平0.5–4.0 mm0–10 VM8 连接器1500 Hz询价
SGI-AOD65U-060I-C2D6.5非齐平2.0–6.0 mm4–20 mA2 米电缆1500 Hz询价
SGI-AOD65U-060I-Q3D6.5非齐平2.0–6.0 mm4–20 mAM8 连接器1500 Hz询价
SGI-AOD65U-060M-C2D6.5非齐平1.0–6.0 mm0–10 V + 0–20 mA2 米电缆1000 Hz询价
SGI-AOD65U-060M-Q3D6.5非齐平2.0–6.0 mm0–10 V + 0–20 mAM8 连接器1000 Hz询价
SGI-AOD65U-060V-C2D6.5非齐平2.0–6.0 mm0–10 V2 米电缆1500 Hz询价
SGI-AOD65U-060V-Q3D6.5非齐平2.0–6.0 mm0–10 VM8 连接器1500 Hz询价
SGI-AO08S-015I-C2M8齐平0.1–1.5 mm4–20 mA2 米电缆1500 Hz询价
SGI-AO08S-015I-Q3M8齐平0.1–1.5 mm4–20 mAM8 连接器1500 Hz询价
SGI-AO08S-015M-C2M8齐平0.1–1.5 mm0–10 V + 0–20 mA2 米电缆1500 Hz询价
SGI-AO08S-015M-Q3M8齐平0.1–1.5 mm0–10 V + 0–20 mAM8 连接器1000 Hz询价
SGI-AO08S-015V-C2M8齐平0.1–1.5 mm0–10 V2 米电缆1500 Hz询价
SGI-AO08S-015V-Q3M8齐平0.1–1.5 mm0–10 VM8 连接器1500 Hz询价
SGI-AO08S-025I-C2M8齐平0.5–2.5 mm4–20 mA2 米电缆1500 Hz询价
SGI-AO08S-025I-Q3M8齐平0.5–2.5 mm4–20 mAM8 连接器1500 Hz询价
SGI-AO08S-025M-C2M8齐平0.5–2.5 mm0–10 V + 0–20 mA2 米电缆1500 Hz询价
SGI-AO08S-025M-Q3M8齐平0.5–2.5 mm0–10 V + 0–20 mAM8 连接器1000 Hz询价
SGI-AO08S-025V-C2M8齐平0.5–2.5 mm0–10 V2 米电缆1500 Hz询价
SGI-AO08S-025V-Q3M8齐平0.5–2.5 mm0–10 VM8 连接器1500 Hz询价
SGI-AO08S-030I-C2M8齐平0.6–3.0 mm4–20 mA2 米电缆1500 Hz询价
SGI-AO08S-030I-Q3M8齐平0.6–3.0 mm4–20 mAM8 连接器1500 Hz询价
SGI-AO08S-030M-C2M8齐平0.6–3.0 mm0–10 V + 0–20 mA2 米电缆1500 Hz询价
SGI-AO08S-030M-Q3M8齐平0.6–3.0 mm0–10 V + 0–20 mAM8 连接器1000 Hz询价
SGI-AO08S-030V-C2M8齐平0.6–3.0 mm0–10 V2 米电缆1500 Hz询价
SGI-AO08S-030V-Q3M8齐平0.6–3.0 mm0–10 VM8 连接器1500 Hz询价
SGI-AO08U-025I-C2M8非齐平0.5–2.5 mm4–20 mA2 米电缆1500 Hz询价
SGI-AO08U-025I-Q3M8非齐平0.5–2.5 mm4–20 mAM8 连接器1500 Hz询价
SGI-AO08U-025M-C2M8非齐平0.5–2.5 mm0–10 V + 0–20 mA2 米电缆1000 Hz询价
SGI-AO08U-025M-Q3M8非齐平0.5–2.5 mm0–10 V + 0–20 mAM8 连接器1000 Hz询价
SGI-AO08U-025V-C2M8非齐平0.5–2.5 mm0–10 V2 米电缆1500 Hz询价
SGI-AO08U-025V-Q3M8非齐平0.5–2.5 mm0–10 VM8 连接器1500 Hz询价
SGI-AO08U-040I-C2M8非齐平0.5–4.0 mm4–20 mA2 米电缆1500 Hz询价
SGI-AO08U-040I-Q3M8非齐平0.5–4.0 mm4–20 mAM8 连接器1500 Hz询价
SGI-AO08U-040M-C2M8非齐平0.5–4.0 mm0–10 V + 0–20 mA2 米电缆1000 Hz询价
SGI-AO08U-040M-Q3M8非齐平0.5–4.0 mm0–10 V + 0–20 mAM8 连接器1000 Hz询价
SGI-AO08U-040V-C2M8非齐平0.5–4.0 mm0–10 V2 米电缆1500 Hz询价
SGI-AO08U-040V-Q3M8非齐平0.5–4.0 mm0–10 VM8 连接器1500 Hz询价
SGI-AO08U-060I-C2M8非齐平2.0–6.0 mm4–20 mA2 米电缆1500 Hz询价
SGI-AO08U-060I-Q3M8非齐平2.0–6.0 mm4–20 mAM8 连接器1500 Hz询价
SGI-AO08U-060M-C2M8非齐平2.0–6.0 mm0–10 V + 0–20 mA2 米电缆1000 Hz询价
SGI-AO08U-060M-Q3M8非齐平2.0–6.0 mm0–10 V + 0–20 mAM8 连接器1000 Hz询价
SGI-AO08U-060V-C2M8非齐平2.0–6.0 mm0–10 V2 米电缆1500 Hz询价
SGI-AO08U-060V-Q3M8非齐平2.0–6.0 mm0–10 VM8 连接器1500 Hz询价
SGI-AO12S-030I-C2M12齐平0.1–3.0 mm4–20 mA2 米电缆1500 Hz询价
SGI-AO12S-030I-Q4M12齐平0.1–3.0 mm4–20 mAM12 连接器1500 Hz询价
SGI-AO12S-030M-C2M12齐平0.1–3.0 mm0–10 V + 0–20 mA2 米电缆1500 Hz询价
SGI-AO12S-030M-Q4M12齐平0.1–3.0 mm0–10 V + 0–20 mAM12 连接器1000 Hz询价
SGI-AO12S-030V-C2M12齐平0.1–3.0 mm0–10 V2 米电缆1500 Hz询价
SGI-AO12S-030V-Q4M12齐平0.1–3.0 mm0–10 VM12 连接器1500 Hz询价
SGI-AO12S-040I-C2M12齐平0.5–4.0 mm4–20 mA2 米电缆1500 Hz询价
SGI-AO12S-040I-Q4M12齐平0.5–4.0 mm4–20 mAM12 连接器1500 Hz询价
SGI-AO12S-040M-C2M12齐平0.5–4.0 mm0–10 V + 0–20 mA2 米电缆1500 Hz询价
SGI-AO12S-040M-Q4M12齐平0.1–4.0 mm0–10 V + 0–20 mAM12 连接器1000 Hz询价
SGI-AO12S-040V-C2M12齐平0.5–4.0 mm0–10 V2 米电缆1500 Hz询价
SGI-AO12S-040V-Q4M12齐平0.1–4.0 mm0–10 VM12 连接器1500 Hz询价
SGI-AO12S-060I-C2M12齐平0.5–6.0 mm4–20 mA2 米电缆1500 Hz询价
SGI-AO12S-060M-C2M12齐平0.5–6.0 mm0–10 V + 0–20 mA2 米电缆1500 Hz询价
SGI-AO12S-060M-Q4M12齐平0.5–6.0 mm0–10 V + 0–20 mAM12 连接器1000 Hz询价
SGI-AO12S-060V-C2M12齐平0.5–6.0 mm0–10 V2 米电缆1500 Hz询价
SGI-AO12S-060V-Q4M12齐平2.0–6.0 mm0–10 VM12 连接器1500 Hz询价
SGI-AO12U-040I-C2M12非齐平0.1–4.0 mm4–20 mA2 米电缆1500 Hz询价
SGI-AO12U-040I-Q4M12非齐平0.1–4.0 mm4–20 mAM12 连接器1500 Hz询价
SGI-AO12U-040M-C2M12非齐平0.1–4.0 mm0–10 V + 0–20 mA2 米电缆1000 Hz询价
SGI-AO12U-040M-Q4M12非齐平0.1–4.0 mm0–10 V + 0–20 mAM12 连接器1000 Hz询价
SGI-AO12U-040V-C2M12非齐平0.1–4.0 mm0–10 V2 米电缆1500 Hz询价
SGI-AO12U-040V-Q4M12非齐平0.1–4.0 mm0–10 VM12 连接器1500 Hz询价
SGI-AO12U-080I-C2M12非齐平3–8 mm4–20 mA2 米电缆1500 Hz询价
SGI-AO12U-080I-Q4M12非齐平3–8 mm4–20 mAM12 连接器1500 Hz询价
SGI-AO12U-080M-C2M12非齐平3–8 mm0–10 V + 0–20 mA2 米电缆1000 Hz询价
SGI-AO12U-080M-Q4M12非齐平3–8 mm0–10 V + 0–20 mAM12 连接器1000 Hz询价
SGI-AO12U-080V-C2M12非齐平3–8 mm0–10 V2 米电缆1500 Hz询价
SGI-AO12U-080V-Q4M12非齐平3–8 mm0–10 VM12 连接器1500 Hz询价
SGI-AO12U-100I-C2M12非齐平3–10 mm4–20 mA2 米电缆1500 Hz询价
SGI-AO12U-100I-Q4M12非齐平3–10 mm4–20 mAM12 连接器1500 Hz询价
SGI-AO12U-100M-C2M12非齐平3–10 mm0–10 V + 0–20 mA2 米电缆1000 Hz询价
SGI-AO12U-100M-Q4M12非齐平3–10 mm0–10 V + 0–20 mAM12 连接器1000 Hz询价
SGI-AO12U-100V-C2M12非齐平3–10 mm0–10 V2 米电缆1500 Hz询价
SGI-AO12U-100V-Q4M12非齐平3–10 mm0–10 VM12 连接器1500 Hz询价

全部型号：18–30 VDC，IP67，黄铜镀镍外壳，PBT 感应面。检测范围以标准钢质目标为准。

工作原理

输入距离，输出模拟量信号

  1. 接近开关在感应面前方产生磁场，金属目标进入后改变磁场。
  2. 在线性检测范围内，输出信号随距离连续变化。
  3. PLC 模拟量输入读取信号。长距离布线选 4–20 mA，电压输入选 0–10 V。
间隙与位置测量轴跳动监测零件厚度检测

模拟量电感式接近开关的典型用途。

料号说明

如何看懂西格门料号

SGI-AO12S-040I-Q4
SGI西格门电感式接近开关
AO模拟量输出系列
12 · SM12 外壳 · 齐平（U = 非齐平；D65 = D6.5）
040标称检测范围，单位 0.1 mm：4 mm
I4–20 mA（V = 0–10 V，M = 0–10 V + 0–20 mA）
Q4M12 连接器（C2 = 2 米电缆，Q3 = M8 连接器）

技术参数

AO 系列技术参数

检测范围D6.5 / M8：最大 6 mm；M12：最大 10 mm（见型号表）
工作电压18–30 VDC
电流输出4–20 mA，负载 ≤ 400 Ω
电压输出0–10 V，负载 ≥ 2 kΩ
双输出0–10 V（≥ 2 kΩ）与 0–20 mA（≤ 400 Ω）
重复精度0.02 mm
线性度< 5 %
温度漂移< 5 % Sr
最大频率1000–1500 Hz，视型号
空载电流35 mA
工作温度-25 °C 至 +70 °C
防护等级IP67
反极性保护有
外壳 / 感应面黄铜镀镍 / PBT
连接方式2 米防油 PVC 电缆，M8 或 M12 连接器
EMCRFI > 3 V/m，EFT > 1 kV，ESD > 4 kV（接触）
冲击 / 振动IEC 60947-5-2 第 7.4.1 条
认证CE、RoHS

规格书和尺寸图可通过邮件索取。

引用标准：IEC 60947-5-2 接近开关标准 · IEC 60529 IP 防护等级

对比

模拟量与开关量接近开关对比

项目开关量（通/断）西格门 AO 系列
输出在一个设定点通或断连续 4–20 mA 或 0–10 V
得到的信息目标有或无检测范围内的准确间隙
修改设定点移动接近开关在 PLC 中修改阈值
接线选择一路输出电流、电压或两者兼有

与一般开关量电感式接近开关对比，不针对具体产品。

订购

样品、起订量与 OEM

起订量与交期

验证样品 1–5 件、5–7 个工作日；批量交期和起订量随报价确认。

OEM / 贴牌

如需 OEM 或贴牌合作，请与我们联系。

采购常见问题

采购常见问题

选型、下单前最常问的问题；参数取自本页型号表与技术参数表，以对应料号规格书和订货确认为准。

有 4–20 mA 模拟量输出的接近开关吗？

有。西格门 SGI-AO 模拟量接近开关的 D6.5、M8、M12 都有 4–20 mA 型号（料号带 I），如 SGI-AO12S-040I-Q4（M12 齐平，0.5–4.0 mm）。负载 ≤ 400 Ω，18–30 VDC，重复精度 0.02 mm，IP67。报价请提供目标材质、检测范围、规格安装、输出、连接、温度、数量和应用。

可定制项与不适用工况

项目可选 / 可定制（本页已列）不适用或需先评估
输出4–20 mA（I，负载 ≤ 400 Ω）、0–10 V（V，负载 ≥ 2 kΩ）或 0–10 V + 0–20 mA 双输出（M）只需到位通断信号时，请选 NPN / PNP 开关量接近开关
规格与安装D6.5 光杆、M8、M12，齐平（S）或非齐平（U）；型号表 107 个料号检测范围超过 10 mm（M12 非齐平最大 3–10 mm），或型号表以外的外壳规格，需先与工程师确认
连接方式2 米防油 PVC 电缆，M8 或 M12 连接器2 米以外的电缆长度，需先与工程师确认
检测目标钢、不锈钢、黄铜、铝等金属；检测范围以标准钢质目标为准非金属目标不适用（电感式只检测金属）；有色金属检测范围更短，需按实际目标标定
环境工作温度 -25 °C 至 +70 °C，IP67，18–30 VDC环境温度超出 -25 °C 至 +70 °C，需先评估

样品 1–5 件、5–7 个工作日；批量交期和起订量随报价确认。询盘工作日 24 小时内回复，微信 13828704591。本节更新于 2026-11-10 · 西格门传感器工程团队

常见问题

常见问题

4–20 mA 和 0–10 V 有什么区别？

4–20 mA 是电流信号，受电缆长度和电气干扰影响小，读到 0 mA 即可判断断线；0–10 V 接线更简单，适合短距离接电压输入。

双输出型号有什么用？

M 型号同时输出 0–10 V 和 0–20 mA，一个料号可同时适配两种输入。

能测哪些金属？

钢、不锈钢、黄铜、铝等金属均可。型号表中的检测范围以标准钢质目标为准，有色金属检测范围更短，请按实际目标标定。

精度怎么样？

重复精度 0.02 mm，线性度优于 5 %。建议在 PLC 中按实际目标对信号进行标定。

D6.5 是什么规格？

D6.5 是直径 6.5 mm 的光杆外壳，无螺纹，适合 M8 螺纹装不下的狭小空间。

产品有 CE 和 RoHS 认证吗？

有。AO 系列具备 CE 和 RoHS 文件，可随报价提供。

什么是模拟量距离传感器？

模拟量距离传感器输出随目标距离连续变化的信号，常见为 4–20 mA 或 0–10 V。西格门 SGI-AO 系列用电感式原理测量金属目标，检测范围最大 10 mm。

怎么判断接近开关是模拟量还是开关量？

看规格书的输出：开关量写 NPN / PNP 和常开 / 常闭；模拟量写电流或电压范围，如 4–20 mA、0–10 V。西格门料号中连接代码前的 I、V、M 表示模拟量型号。

接近开关主要有哪几种？

最常见的是检测金属的电感式、可检测金属和非金属的电容式，以及用光束检测的光电式。西格门电感式接近开关提供模拟量输出型号。

相关系列

其他特殊环境接近开关

最高 1000 bar耐高压接近开关+150 ℃耐高温电感式接近开关+180 ℃耐高温电容式接近开关150 mT防焊渣抗强磁接近开关

技术指南

本系列选型与安装指南

信号与接线模拟量接近开关：4–20 mA 还是 0–10 V？线长、断线检测、负载要求、双输出与 PLC 换算。阅读全文 →应用用模拟量接近开关做线性位移测量量程选型、安装要点、两点 / 多点标定。阅读全文 →
