防焊渣抗强磁接近开关 抗磁场 150 mT

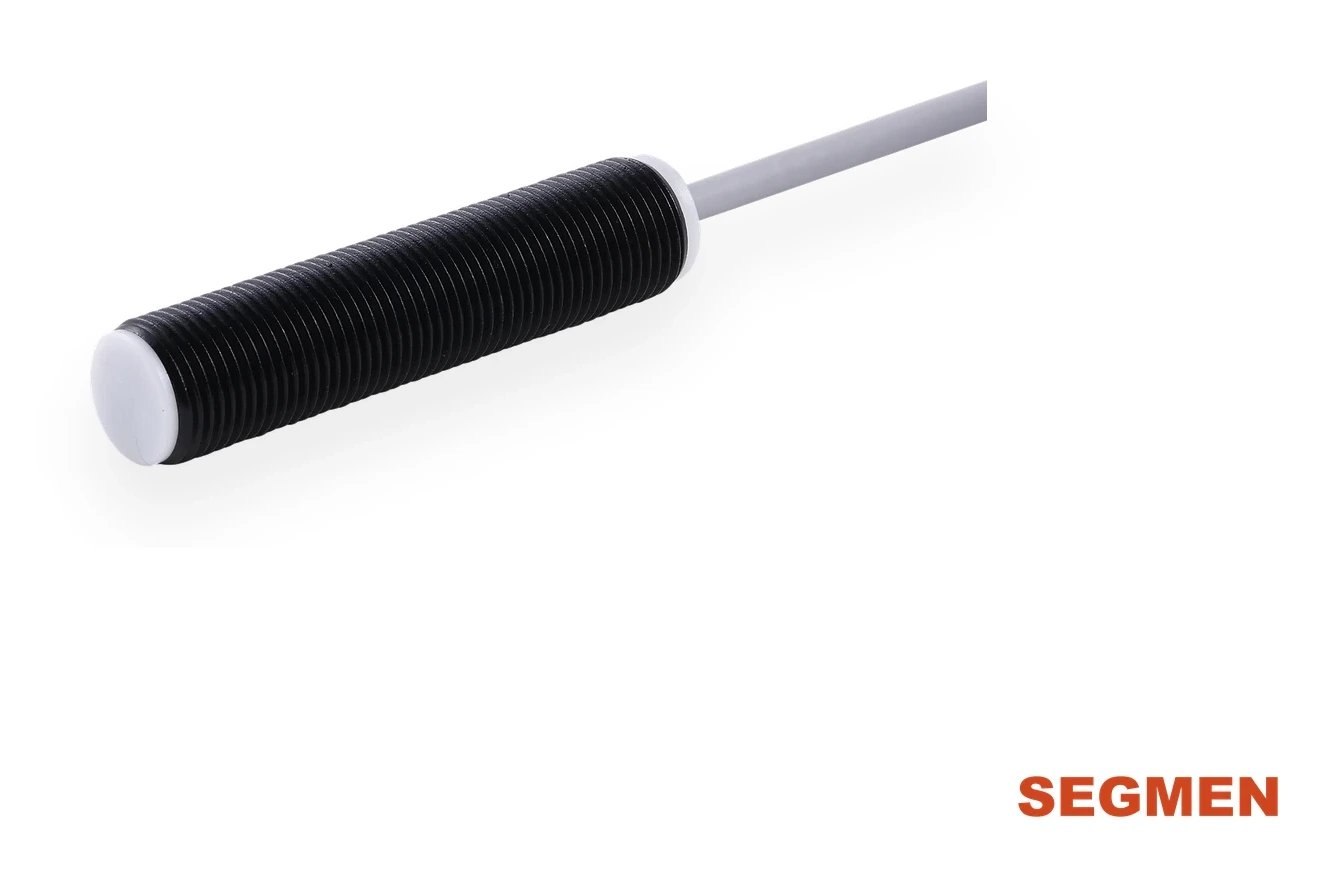

防焊渣接近开关是一种能在焊接设备旁正常工作的电感式接近开关。西格门 WR 系列可耐受 150 mT 的恒定和交变磁场，黄铜外壳带特氟龙涂层，不易粘焊渣；规格有 M8、M12、M18、M30，检测距离 1–15 mm。

1. 选安装方式。夹具定位块、需要把开关埋进金属件时选齐平型（料号第 5 位 S）；周围能留出无金属区、需要更远检测距离时选非齐平型（U）。同规格非齐平型检测距离更远，例如 M18 齐平 5 mm、非齐平 8 mm。
2. 设定检测间隙。实际间隙按标称检测距离 Sn 的约 70%–80% 设定（行业通行做法），给温度变化和工件定位偏差留余量。例如 M12 非齐平 4 mm 型号，间隙取约 3 mm。
3. 避开飞溅直射方向。感应面尽量朝侧向，不正对焊点下方；飞溅特别集中的位置可加金属挡板，但挡板不能进入检测区。WR 系列的特氟龙涂层外壳不易粘焊渣，但仍应减少直接冲击。
4. 电缆分开走线。传感器电缆不要和焊接电缆并行捆扎；飞溅区选铁氟龙或硅胶电缆，非飞溅区可用防油 PUR 电缆，必要时加金属软管或拖链。电缆选择可参考特氟龙还是硅胶：高温传感器电缆怎么选。
5. 两侧螺母对锁。支架两侧各用一只锁紧螺母夹紧，防止夹具开合振动导致松动，扭矩按规格书执行，不要用工具敲击外壳。
6. 接线、试焊、点检。三线制按棕（+）、蓝（0 V）、黑（信号）接 PLC（直流两线型按规格书接线）；通电后在正常焊接电流下试焊，确认无误动作，再按班次清理感应面焊渣。NPN 与 PNP 接法见NPN/PNP 接线详解。

• 若开关要埋入夹具金属件安装，则选齐平型 S：M8 1 mm、M12 2 mm、M18 5 mm。
• 若工件到位偏差大、需要更远检测距离，且周围能留无金属区，则选非齐平型 U：M12 4/6 mm、M18 8 mm、M30 15 mm。
• 若 PLC 需要同时判断“有工件”和“断线/故障”，则选常开+常闭输出 C。
• 若替换两线制旧件或现场只有两根线，则选直流两线 D，工作电压 10–60 VDC。
• 若焊渣损伤后要快速换件、不重新穿线，则选 M12 连接器 Q4（或 M8 连接器 Q3），把连接器电缆留在拖链里。

数值取自本页 WR 系列型号表与技术参数；间隙比例为行业通行做法，实际以规格书为准。依据：GB/T 14048.10 接近开关国家标准（全国标准信息公共服务平台）。

现用进口型号可按螺纹规格、齐平/非齐平、检测距离、输出和连接方式 5 项逐项对照做国产替代，并提供验证样品，见接近开关国产替代型号对照。不在焊接区的普通工位可选通用电感式接近开关，更多特殊工况见特殊环境接近开关。规格书与尺寸图见资料下载。
