进口接近开关国产替换指南:按外形、检测距离、输出一一对应

不需要记进口型号:按外形、额定检测距离、安装方式、输出、触点和防护等级六项规格,就能在下表找到对应的西格门 SGI-GP 料号。深圳工厂直供,OEM 批量供货,验证样品 5–7 个工作日。

M8–M30
圆柱型 + 扁平 + 方形
1–5 件
验证样品
5–7 天
样品(工作日)
24 h
工作日内回复

核心要点

西格门传感器(SEGMENsensor)SGI-GP 通用标准型电感式接近开关可按外形、额定检测距离、输出和防护等级,与进口主流品牌同规格产品一一对应替换,覆盖 M8 / M12 / M18 / M30 圆柱型、扁平型和方形外形;规格一致时通常无需改动安装孔位与 PLC 程序。

  • 额定检测距离(检测铁,齐平 / 非齐平):M8 1 / 2 mm,M12 2 / 4 mm,M18 5 / 8 mm,M30 10 / 15 mm;扁平型 0.8 mm。
  • 输出可选 NPN、PNP 三线制或两线 DC,常开 / 常闭可选,供电 DC 10–30 V。
  • 标准防护等级 IP67(IP68 按项目确认);工厂通过 ISO 9001:2015,产品符合 CE 与 RoHS 3。
  • 全部规格 OEM 批量供货,验证样品 1–5 件 5–7 个工作日发出,量产交期随报价确认,询盘工作日 24 小时内回复。
  • 工厂直供,按需报价;付款方式 100% 预付(电汇),质保 12 个月。

最后更新: · 西格门传感器工程团队

按外形与检测距离查 SGI-GP 料号

先确认原件的外形、检测距离和安装方式(齐平 / 非齐平),再按输出类型取对应列的料号。下表料号均为常开(NO)、2 m 电缆版本;常闭、M12 插头版本按表下规则改写;IP68 按项目确认。

额定检测距离 Sn 以标准检测体(铁)测得;不锈钢、铝、铜等材质需折减。
外形安装额定检测距离 SnNPN 常开PNP 常开两线 DC 常开防护等级
M8 圆柱型齐平1 mmSGI-GP08S-010NA-C2SGI-GP08S-010PA-C2SGI-GP08S-010DA-C2IP67
M8 圆柱型非齐平2 mmSGI-GP08U-020NA-C2SGI-GP08U-020PA-C2SGI-GP08U-020DA-C2IP67
M12 圆柱型齐平2 mmSGI-GP12S-020NA-C2SGI-GP12S-020PA-C2SGI-GP12S-020DA-C2IP67
M12 圆柱型非齐平4 mmSGI-GP12U-040NA-C2SGI-GP12U-040PA-C2SGI-GP12U-040DA-C2IP67
M18 圆柱型齐平5 mmSGI-GP18S-050NA-C2SGI-GP18S-050PA-C2SGI-GP18S-050DA-C2IP67
M18 圆柱型非齐平8 mmSGI-GP18U-080NA-C2SGI-GP18U-080PA-C2SGI-GP18U-080DA-C2IP67
M30 圆柱型齐平10 mmSGI-GP30S-100NA-C2SGI-GP30S-100PA-C2SGI-GP30S-100DA-C2IP67
M30 圆柱型非齐平15 mmSGI-GP30U-150NA-C2SGI-GP30U-150PA-C2SGI-GP30U-150DA-C2IP67
扁平型(厚 3 mm)齐平按项目确认按项目确认按项目确认按项目确认IP67
方形 20 mm按项目确认按项目确认参数待确认SGI-GPQ20 系列,检测距离与输出按项目确认按项目确认
方形 40 mm按项目确认按项目确认参数待确认SGI-GPQ40 系列,检测距离与输出按项目确认按项目确认

改写规则:常闭(NC)把触点位 A 改为 B(例 SGI-GP18S-050PB-C2);M12 插头把末段 C2 改为 Q4(例 SGI-GP12U-040PA-Q4);需要 IP68 防护时按项目确认,由工程师出具料号。方形 20 mm、40 mm 外形的检测距离尚待确认,表中写"按项目确认",请提供外形尺寸与安装孔中心距后由工程师出具料号。表中未列的检测距离(如加长距离型)同样按项目确认。

SGI-GP 料号结构:一眼看懂外形、距离和输出

以 SGI-GP18S-050PA-C2 为例:电感式 · 通用标准型 · M18 · 齐平 · 5 mm · PNP · 常开 · 2 m 电缆。

段取值含义
前缀 + 系列SGI-GPSGI = 电感式;GP = 通用标准型
外形08 / 12 / 18 / 30 / F03 / Q20 / Q40M8 / M12 / M18 / M30 圆柱螺纹;F03 = 扁平 3 mm 型;Q20 / Q40 = 20 mm / 40 mm 方形
安装S / US = 齐平(可埋入金属);U = 非齐平
检测距离三位数单位 0.1 mm,例 008 = 0.8 mm,050 = 5 mm,150 = 15 mm
输出N / P / DN = NPN;P = PNP;D = 两线 DC
触点A / BA = 常开 NO;B = 常闭 NC
连接C2 / Q4C2 = 2 m 电缆;Q4 = M12 插头
西格门 M8 圆柱型电感式接近开关
M8 圆柱型(齐平 1 mm / 非齐平 2 mm)
西格门 M18 圆柱型电感式接近开关
M18 圆柱型(齐平 5 mm / 非齐平 8 mm)
西格门方形接近开关
方形外形(参数按项目确认)

替换进口接近开关前要核对的 6 项规格

1. 外形与螺纹

圆柱型看螺纹:M8×1、M12×1、M18×1、M30×1.5;扁平型看厚度(3 mm);方形看边长(20 mm / 40 mm)与安装孔中心距。外形一致,安装支架和锁紧螺母可沿用。

2. 检测距离 Sn 与安装方式

同一尺寸的齐平型距离近、非齐平型距离远,例如 M12 齐平 2 mm、非齐平 4 mm。原件埋入金属安装的必须选齐平型;实际安装距离建议不超过 Sn 的 70%(M12 齐平 ≤1.4 mm)。

3. 输出与接线

三线制分 NPN(动作时信号拉到 0 V)和 PNP(动作时信号接通 +V),必须与原件一致;两线 DC 型串在负载回路中,需核对 PLC 输入的最小工作电流。接线图见 NPN / PNP 接线图解。

4. 触点:常开还是常闭

常开(NO)有目标时输出,常闭(NC)有目标时断开。料号触点位 A / B 区分,换型时保持一致,PLC 逻辑不变。

5. 防护等级与环境

标准 IP67;冲洗、潮湿场合需要 IP68 时按项目确认。油缸、高温、焊接工位请改选特殊环境系列,不建议用通用标准型硬替。

6. 连接方式

原件是电缆引出选 C2(2 m 电缆,其他线长可定制);原件带 M12 插头选 Q4,插头针脚定义请随询盘一并确认。

5 步完成进口接近开关国产替换

1

记录原件规格

拍下铭牌与安装位置,记录外形、检测距离、齐平 / 非齐平、输出、触点、连接方式和防护等级。

2

查表取料号

在上方对照表按外形和检测距离找到行,按输出取列,再按改写规则处理常闭和插头。

3

提交询盘确认

把料号或原件照片发给张工,工作日 24 小时内确认料号并给出含税报价;方形、扁平等外形同步确认安装尺寸。

4

样品装机验证

1–5 件样品 5–7 个工作日发出,在原安装位按实际检测体和间距验证动作点与 PLC 信号。

5

批量换型并更新 BOM

验证通过后批量下单(量产交期随报价确认),把 BOM 与备件清单改为西格门料号,后续维修按新料号采购。

油缸和高温位置的进口接近开关,怎么按参数对照替换?

先分清两件事:感应面是否承受油压、安装点最高温度是多少。缸筒内承压检测选 SGI-HP 耐高压系列(M8 / M12 耐压 500 bar;M18 油缸专用型 250 / 350 / 500 / 800 / 1000 bar 五档),缸外不承压的高温位置选 SGI-HT 耐高温系列(+120 ℃ / +150 ℃ 两档);上方 SGI-GP 通用型不承压、按标准温度使用,不要拿来硬替油缸或高温位置的原件。

参数取自 耐高压接近开关 与 耐高温接近开关 系列页;未写明的组合一律按项目确认。
原件安装位置与工况西格门对应系列已公开参数替换前要核对
缸筒内,感应面承压;M8 / M12;峰值压力 ≤ 500 bar;油温 ≤ +70 ℃SGI-HP M8 / M12耐压 500 bar;工作温度 -25 … +70 ℃螺纹规格、检测距离、电缆或 M12 连接器
缸筒内,M18 安装孔,或峰值压力 > 500 barSGI-HP M18 油缸专用型耐压 250 / 350 / 500 / 800 / 1000 bar;检测距离 2 mm;M18×1-6H 螺纹系统峰值压力、安装孔(Ø16 H8 密封孔)、常见油温;工作温度按项目确认
缸筒内,油温长期高于 +70 ℃(热油)按项目评估耐压与耐温组合按项目确认峰值压力、最高油温与持续时间;先做 1–5 件验证样品
缸外或设备高温区,不承压;安装点最高 +120 ℃SGI-HT T120工作温度 -25 … +120 ℃;M8–M30;铁氟龙感应面螺纹、齐平 / 非齐平、输出、电缆材质
缸外或设备高温区,不承压;安装点长期接近或高于 +120 ℃,最高 +150 ℃SGI-HT T150工作温度 -25 … +150 ℃同上;电缆耐温一并确认
常温、不承压的一般位置SGI-GP见本页上方料号对照表外形、Sn、输出、触点、连接

选型判定(若 X 则选 Y)

西格门 M18 耐高压电感式接近开关安装在液压油缸缸筒上
M18 油缸专用型:拧入缸筒,感应面承受油压
接近开关温度等级对照示意图:通用型、T120、T150
温度等级对照:按安装点实测最高温度选档
西格门 SGI-HT 耐高温电感式接近开关
SGI-HT 耐高温电感式(T120 / T150)

查料号与下载规格书:通用型 SGI-GP 全部料号可在 接近开关料号查询 按螺纹、检测距离和输出筛选;M18 非齐平料号见 M18 非齐平接近开关型号族,耐高温 SGI-HT 料号见 耐高温系列页,这两页的料号可直接下载该料号规格书,无需注册。更多资料见 资料下载。

油缸件替换请在询价里写明:螺纹规格、系统峰值压力、常见与最高油温、电缆或 M12 插头。提交油缸工况,获取对照料号 → 7 项参数(螺纹、动作距离、耐压、油温、输出、接线、安装孔)逐项怎么判定,见油缸接近开关按参数替换对照决策表。 验证样品 1–5 件 5–7 个工作日;需定制耐压耐温组合的定制样品 7–14 天;工作日 24 小时内回复。

进口接近开关国产替换 FAQ

不必须。按外形(M8 / M12 / M18 / M30、扁平或方形)、额定检测距离 Sn、安装方式(齐平 / 非齐平)、输出(NPN / PNP / 两线 DC)、触点(常开 / 常闭)、连接方式(电缆或 M12 插头)和防护等级七项规格即可在本页对照表找到西格门 SGI-GP 料号;也可以把铭牌照片发给张工,工作日 24 小时内给出对应料号与含税报价。
螺纹规格、检测距离、输出类型和触点一致时,通常不用改安装孔位,也不用改 PLC 程序。M8×1、M12×1、M18×1、M30×1.5 是通用螺纹规格,锁紧螺母可沿用;NPN 换 NPN、PNP 换 PNP、常开换常开,信号逻辑保持不变。建议先用 1–5 件样品在设备上装机验证再批量换型。
额定检测距离 Sn(检测铁)为:M8 齐平 1 mm / 非齐平 2 mm,M12 2 mm / 4 mm,M18 5 mm / 8 mm,M30 10 mm / 15 mm;扁平型 0.8 mm。齐平型可埋入金属安装、抗侧向干扰,检测距离较近;非齐平型检测距离更远,但感应面周围需留出非金属空间。建议安装距离不超过 Sn 的 70%。
西格门工厂通过 ISO 9001:2015 质量体系认证,接近开关符合 CE 与 RoHS 3((EU) 2015/863 修订的 2011/65/EU)要求;标准防护等级 IP67;需要 IP68 时按项目确认,由工程师出具料号。防爆等特殊认证型号以订货确认为准。
全部规格 OEM 批量供货,样品 1–5 件 5–7 个工作日发出,量产交期随报价确认;付款方式为 100% 预付(电汇),质保 12 个月。价格按规格和数量报价,询盘工作日 24 小时内回复含税报价。
可以,但需要按项目确认参数。扁平型(厚 3 mm)以及方形 20 mm、40 mm 外形的检测距离和输出需按项目确认,请提供外形尺寸、安装孔中心距和输出类型,由工程师确认后出具料号。
可以。感应面拧入缸筒、承受油压的位置选西格门 SGI-HP 耐高压系列:M8 / M12 型耐压 500 bar(工作温度 -25 … +70 ℃),M18 油缸专用型有 250 / 350 / 500 / 800 / 1000 bar 五档、检测距离 2 mm。替换时提供螺纹规格、系统峰值压力、常见油温和连接方式,工程师按参数给出对照料号,先用 1–5 件验证样品装机确认。
不按单个型号同时承诺。耐高压 SGI-HP 与耐高温 SGI-HT 是两个系列,系列页分别给出耐压档位和温度等级;缸内油温长期高于 +70 ℃ 的热油工况,需提供峰值压力、最高油温和持续时间,由工程师按项目评估耐压与耐温组合,并以验证样品实测结果为准。
用测温枪或热电偶测传感器安装点(不是工件本身)的最高环境温度:不超过 +120 ℃ 选 SGI-HT T120,长期接近或高于 +120 ℃、最高 +150 ℃ 选 T150,不要卡在等级上限使用;同时确认电缆材质的耐温。
标准料号验证样品 1–5 件,5–7 个工作日发出;需要按项目确认耐压耐温组合或定制电缆的定制样品 7–14 天;验证通过后量产交期随报价确认。询价工作日 24 小时内回复。

相关标准与法规

相关产品与文章

发送原件规格,获取替换料号与含税报价

写明外形、检测距离、齐平 / 非齐平、输出、触点与连接方式,或直接上传铭牌照片到微信,张工在工作日 24 小时内回复对应料号与含税报价。

样品
1–5 件 · 5–7 个工作日
量产交期
随报价确认
最小起订量
OEM 批量供货
付款方式
100% 预付(电汇)

也可直接联系:+86 138 2870 4591(张工)、info@segmensensor.com;更多参数可 填写完整询价表单 →

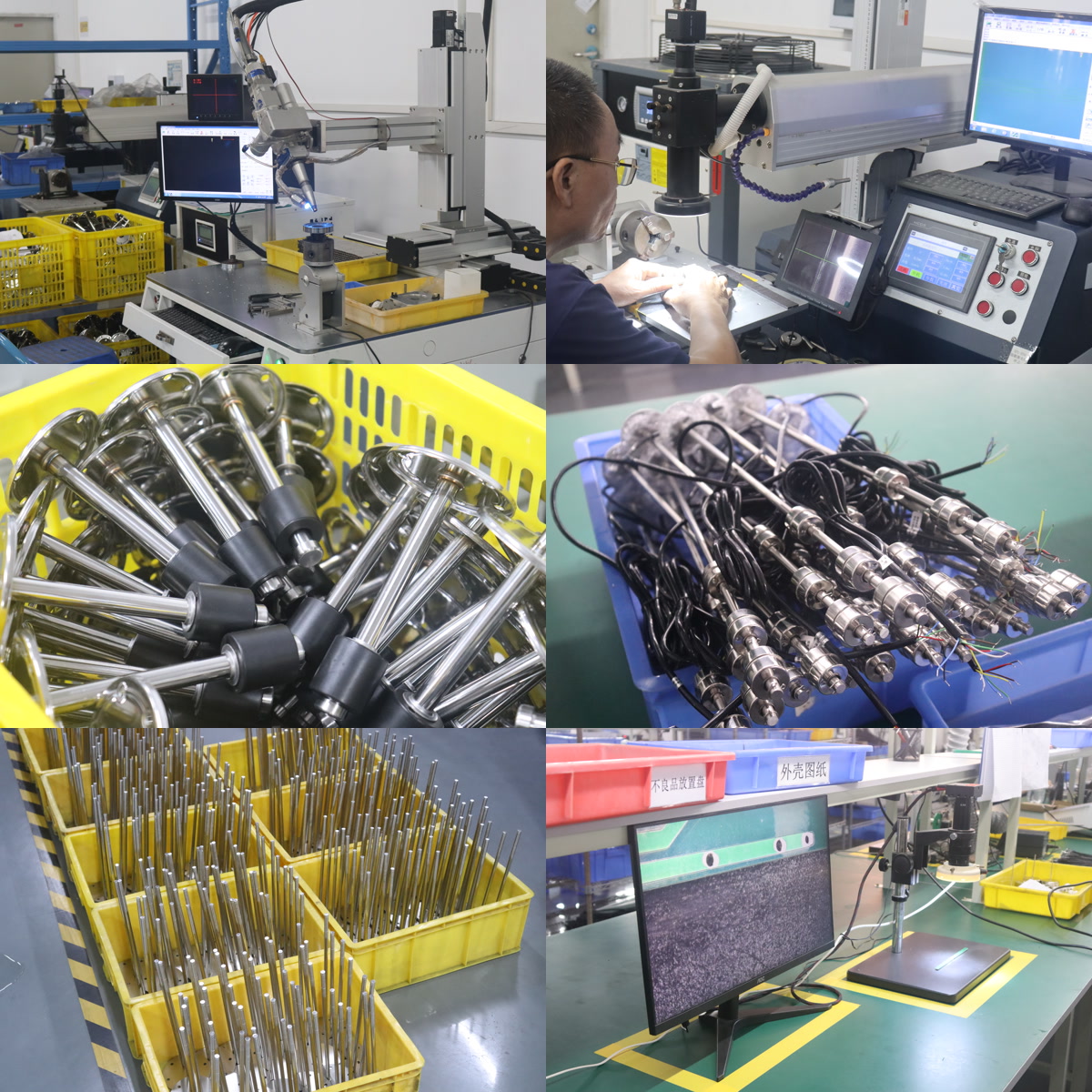

西格门传感器深圳工厂 OEM 生产与检测实拍 扫码加张工微信咨询接近开关替换
