液压缸位置传感器有哪几类？

“液压缸位置传感器”通常指三类产品，解决的问题不同：

  • 端位（行程终点）检测：活塞到达缩回或伸出终点时输出开关信号。液压缸上最常用的是旋入端盖的耐高压电感式接近开关。
  • 磁性开关：卡在缸筒或 T 型槽上，检测活塞里的磁环。适合气缸和非导磁缸筒的小型油缸，前提是活塞带磁环。
  • 连续位移传感器：磁致伸缩或 LVDT，输出全行程位置，用于定位、同步和行程记录，见磁致伸缩位移传感器液压缸安装指南。

如果设备只需要知道“缩到底”和“伸到底”，端盖式接近开关最简单可靠：不需要磁环、不需要外部挡块，也没有运动部件。

视频讲解 · 0:58

电感式接近开关工作原理（动画讲解）

查看文字稿

电感式接近开关如何非接触检测金属？

振荡器驱动铁氧体磁芯上的线圈， 在感应面前方产生高频磁场

金属进入磁场，内部感应出涡流； 涡流吸收能量，振荡幅度下降

幅度低于阈值，触发器切换输出， LED 指示灯点亮

检测距离 Sn 取决于尺寸和检测物材质， 低碳钢可达额定检测距离

西格门电感式接近开关：M8–M30，Sn 1–25 mm 官网 segmensensor.com.cn

在线询价 / 选型咨询更多视频教程

标准接近开关装进端盖为什么会失效？

把接近开关旋入端盖、让感应面朝向油腔，是检测活塞最短、最可靠的方式。但这样传感器就成了油缸承压边界的一部分，标准接近开关并不是为此设计的：

  • 感应面是塑料帽：没有承压等级，在系统压力下会变形或被压回，开关点漂移甚至直接损坏。
  • 没有压力密封：标准螺纹是给支架锁紧螺母用的，没有密封座和承压壳体，油会沿螺纹或出线处渗出。
  • 压力峰值高于额定压力：缓冲、阀门关闭、负载反向都会产生短时压力尖峰。选型要按峰值压力，而不是溢流阀设定值。

耐高压接近开关用承压感应面和密封壳体解决这个问题。西格门 SGI-HP 系列采用陶瓷感应面 + 不锈钢外壳，无需额外的压力护套；电气上仍是普通直流接近开关，PLC 侧不用改。

活塞与感应面的间隙怎么定？

IEC 60947-5-2（接近开关）↗（国标对应 GB/T 14048.10）规定：可靠动作距离 Sa 为额定动作距离 Sn 的 0–81%。换算到 SGI-HP：

型号额定动作距离 Sn最大间隙（约 0.81 × Sn）
SGI-HP M81 mm约 0.8 mm
SGI-HP M121.5 mm约 1.2 mm
M18 液压缸型2 mm约 1.6 mm

间隙要把缓冲行程和活塞、活塞杆、端盖的累积公差算进去。SGI-HP 全部为齐平安装型，四周被钢端盖包围也不会误动作。如果活塞端面带铜或铝缓冲套，动作距离会变短，请提前告知。检测距离与材质修正详见接近开关检测距离怎么定。

四步选型

第 1 步：确认工况

记录额定压力和峰值压力、介质（矿物油、水乙二醇、酯类）、端盖处油温和环境温度、动作频率和现场环境（户外、冲洗、振动）。SGI-HP 工作温度 −25 ℃ 至 +70 ℃，端盖温度更高时请先告知。

第 2 步：选外壳和压力等级

需求选型耐压
孔小、端盖薄SGI-HP M8，齐平，Sn 1 mm500 bar（7250 psi）
通用端盖检测SGI-HP M12，齐平，Sn 1.5 mm，壳长 43–138 mm500 bar（7250 psi）

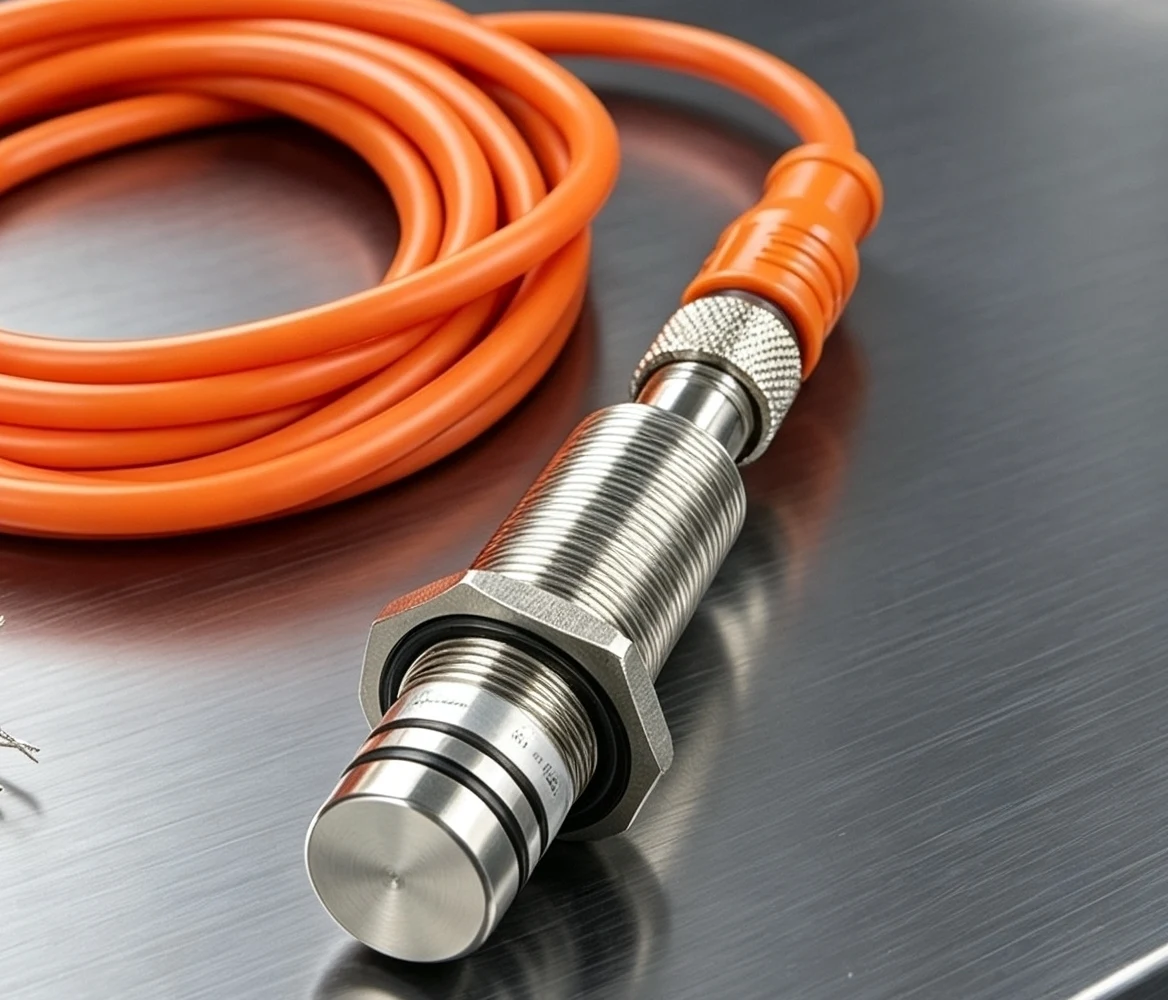

峰值压力超过 500 bar 或大缸径M18 液压缸型，齐平，Sn 2 mm，感应头两道 O 型圈250 / 350 / 500 / 800 / 1000 bar 分档

M12 按端盖安装孔深度选壳长，壳长是料号最后一段，例如 L69 = 69 mm。

第 3 步：选输出与电源

M8、M12 有 NPN / PNP 三线制（10–30 VDC）和直流两线制（10–60 VDC），常开或常闭可选；M18 液压缸型为 NPN 常开或 PNP 常开，10–30 VDC。按 PLC 输入卡匹配，接法见 NPN 与 PNP 接线详解。

第 4 步：选连接方式

M8、M12 为 2 m 耐油 PVC 电缆或 M12 插头；M18 液压缸型为 2 m 橙色耐油 PUR 电缆，带可拆 M12 插头。油缸需要拆卸维护时建议选插头型。

技术参数：SGI-HP M8 / M12 与 M18 液压缸型

参数M8 / M12（SGI-HP）M18 液压缸型
耐压500 bar（7250 psi）250 / 350 / 500 / 800 / 1000 bar 分档
额定动作距离1 mm（M8）/ 1.5 mm（M12），齐平2 mm，齐平
电源10–30 VDC（NPN/PNP）；10–60 VDC（两线制）10–30 VDC
输出NPN / PNP / 直流两线；常开或常闭NPN 常开或 PNP 常开
最大负载电流 / 压降200 mA / < 1.5 V询价确认
开关频率1 kHz询价确认
回差 / 重复精度< 15% Sr / < 1.0% Sr询价确认
工作温度−25 ℃ 至 +70 ℃询价确认
防护等级IP67、IP69K询价确认
外壳 / 感应面不锈钢 / 陶瓷不锈钢，感应头两道 O 型圈
连接2 m 耐油 PVC 电缆或 M12 插头2 m 橙色耐油 PUR 电缆 + 可拆 M12 插头
认证CE、RoHSCE、RoHS

IP67 出自 IEC 60529（外壳防护等级 IP 代码）↗，IP69K（高压高温冲洗）出自 ISO 20653（IP 防护等级，含 IP69K）↗。两者都不是感应面的承压等级，承压看上表的 bar 值。

典型应用

  • 液压机、夹紧油缸：确认滑块全开再上料、夹紧到位再工进，不需要外部挡块。
  • 注塑机、压铸机：合模、顶出、抽芯油缸按端位信号顺序动作，插头型换缸不用重新接线。
  • 工程机械、农机：臂架、支腿、转向油缸的缩回/伸出确认，注意负载反向带来的峰值压力。
  • 液压泵、阀块：感应面承受系统压力的位置检测。
需要全行程位置而不是端位？请用磁致伸缩位移传感器；很多主机厂的油缸两者都装：磁致伸缩做控制，耐压接近开关做独立的端位确认。安装孔加工与密封见耐高压接近开关安装孔与密封指南。

询价时请提供这 6 项

  • 压力：额定压力和峰值压力
  • 介质与温度：油品、端盖处油温和环境温度
  • 外壳与空间：M8 / M12 / M18，端盖壁厚与孔深
  • 目标与间隙：活塞材质、有无缓冲套、终点间隙及公差
  • 输出与连接：NPN / PNP / 两线制，常开 / 常闭，电缆或插头
  • 数量：样品数量、年用量、是否贴牌
参考标准：ISO 4413 液压系统通用规则和安全要求（ISO 官网）；GB/T 3766-2015 液压传动系统通用规则和安全要求（全国标准信息公共服务平台）。本文参数以西格门规格书和订货确认为准。

油缸接近开关怎么定型？若 X 则选 Y

结论先说：油缸接近开关先看感应面是否承受油压，再看峰值压力和端盖处油温。感应面朝向油腔、峰值压力不超过 500 bar 时选 SGI-HP M8 / M12；超过 500 bar 或需要 M18 安装孔时选 M18 液压缸型（250–1000 bar 分档）；装在缸外、不承压时用普通电感式接近开关即可。

  • 若感应面朝向油腔、峰值压力 ≤ 500 bar、端盖孔为 M8 或 M12，则选 SGI-HP M8（Sn 1 mm）或 SGI-HP M12（Sn 1.5 mm），耐压 500 bar。
  • 若峰值压力超过 500 bar，或缸径大、端盖要开 M18 孔，则选 M18 液压缸型，按 250 / 350 / 500 / 800 / 1000 bar 分档，以峰值压力定档。
  • 若传感器装在缸外、检测活塞杆上的挡块、感应面不接触压力油，则选普通电感式接近开关，例如 M18 非齐平电感式接近开关（SGI-GP18U，检测距离 8–23 mm），不需要耐压结构。
  • 若端盖处油温长期高于 +70 ℃，则不要直接按 SGI-HP 标准型号下单（工作温度 −25 ℃ 至 +70 ℃），按高温油缸（热油）工况做项目评估。
  • 若油缸需要经常拆装维护，则选插头型（M12 插头），换缸时不用重新接线。
  • 若需要读出活塞在整个行程中的实时位置，则选缸内置磁致伸缩位移传感器 SGM-PR10，接近开关只做端位或安全限位。
西格门 M18 液压缸型耐高压接近开关端盖安装孔加工图：剖视图、孔尺寸表与 O 圈导入倒角
M18 液压缸型安装孔加工图（西格门工程图）。孔深、倒角与 O 圈规格以该型号专用版安装图为准。

批量配套前要和厂家核对的 5 项

核对项为什么要核对西格门的做法
压力档缓冲、阀门关闭会产生压力尖峰，按溢流阀设定值选档容易偏低按峰值压力定档；M8 / M12 为 500 bar，M18 液压缸型 250–1000 bar 分档
壳长与孔深壳长与端盖孔深不匹配，会顶到活塞或感应面缩在孔里M12 壳长 43–138 mm，写在料号最后一段（如 L69 = 69 mm）
输出与电源与 PLC 输入卡不匹配会不动作或常亮NPN / PNP 三线制 10–30 VDC、直流两线制 10–60 VDC（M8 / M12）；M18 液压缸型 NPN 或 PNP 常开
装机验证间隙、缓冲套材质、油温都要在实机上确认验证样品 1–5 件，标准型号 5–7 个工作日发出；定制样品通常 7–14 天
批量交期与资料主机厂排产需要确定的交期和随货文件批量交期和起订量随报价确认；CE、RoHS 3 文件与安装图随询价提供；质保 12 个月

端位动作距离按 GB/T 14048.10-2025 低压开关设备和控制设备 第 5-2 部分：接近开关（全国标准信息公共服务平台）执行，可靠动作距离为额定距离的 0–81%，与上文间隙表一致。

型号与资料入口：SGI-HP 全部型号（按螺纹、输出、连接方式筛选）见耐高压接近开关型号表；缸外不承压位置用的通用电感式型号，可在接近开关料号查询（4915 个料号）里按螺纹和检测距离查到对应料号；其它产品线资料见资料下载中心。SGI-HP 规格书与该型号专用版安装图按型号随询价提供。
西格门传感器工程师微信二维码

油缸项目选型：发来螺纹规格、峰值压力、端盖处油温、孔深和 NPN / PNP，工程师工作日 24 小时内回复型号建议。验证样品 1–5 件、5–7 个工作日；支持 OEM 批量供货，批量交期随报价确认。微信 / 电话 13828704591。

提交油缸项目需求

常见问题 FAQ

西格门 SGI-HP 的 M8、M12 型号感应面耐压 500 bar（7250 psi）；M18 液压缸型有 250、350、500、800、1000 bar 五个等级。选型按峰值压力。
选 M18 液压缸型的 1000 bar 等级。M8、M12 的 SGI-HP 型号为 500 bar。
按 IEC 60947-5-2，可靠动作距离为额定距离的 0–81%：M8 约 0.8 mm，M12 约 1.2 mm，M18 液压缸型约 1.6 mm，需含缓冲行程和公差。
只能装在油腔外面，例如检测活塞杆上的挡块。装进端盖、感应面接触压力油时，必须用耐压型。
端位检测的耐压电感式接近开关、检测活塞磁环的磁性开关，以及输出全行程位置的磁致伸缩、LVDT 位移传感器。
有。SGI-HP 系列具备 CE 和 RoHS 文件，询价时可一并提供。
验证样品 1–5 件，批量按年用量排产。样品 5–7 个工作日，量产交期随报价确认；询价工作日 24 小时内回复。
验证样品 1–5 件，标准型号 5–7 个工作日发出，用于装机验证；改壳长、电缆长度等定制样品通常 7–14 天，需要改结构或开模的以订货确认。
批量交期和起订量随报价确认，按年用量、压力档和是否贴牌排产。把工况和年用量发来，工作日 24 小时内回复。
可以。西格门支持 OEM 批量供货与贴牌；壳长、电缆或插头、压力档按项目确认，请提供端盖孔深、壁厚、峰值压力和油温。
质保 12 个月。CE、RoHS 3 文件与该型号安装图可随询价提供。
