源头工厂 · OEM定制

小型化·扁平嵌入式
磁致伸缩位移传感器（MH / EH / MHA）

Name: 小型化·扁平嵌入式磁致伸缩位移传感器
Brand: SEGMENsensor 西格门传感器

扁平结构与嵌入式设计，专为 U 型液压缸及空间受限场合开发。量程 25–4000mm，分辨率 1μm，非接触绝对值，高可靠。

量程 25–4000mm 分辨率 1μm 扁平/嵌入式 U型缸适用模拟/RS485 空间受限

微信获取报价填写询价表单

产品简介

什么是小型化扁平嵌入式磁致伸缩位移传感器？

MH/EH/MHA 系列通过扁平结构与嵌入式安装，大幅减小体积，适合 U 型液压缸、紧凑机构等常规传感器难以安装的场合，仍保持磁致伸缩非接触绝对测量的精度与可靠性。

📏

小体积

扁平/嵌入式结构，适应空间受限安装

🎯

绝对值 1μm

16位D/A，非接触，抗振动，免归零

🧩

嵌入高可靠

MHA 嵌入式高可靠设计，适合恶劣紧凑工况

⚙️

多输出

模拟量、RS485(Modbus RTU) 可选

系列构成

MH / EH / MHA 三款小型化型

按结构与安装形式选择。

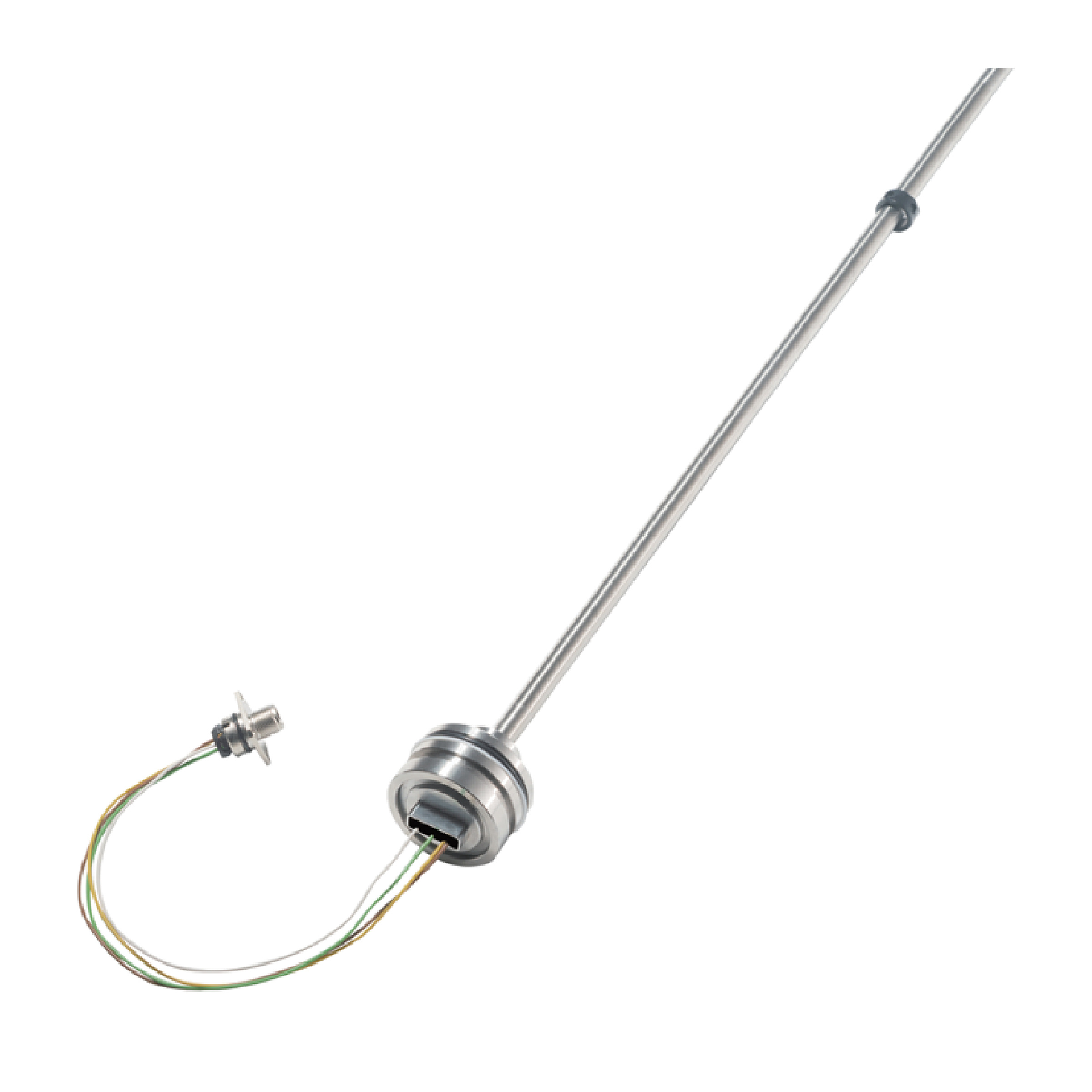

MH 系列 · 扁平结构

扁平设计，适用于 U 型及其他受限液压缸。

量程 25–4000mm模拟/RS485扁平

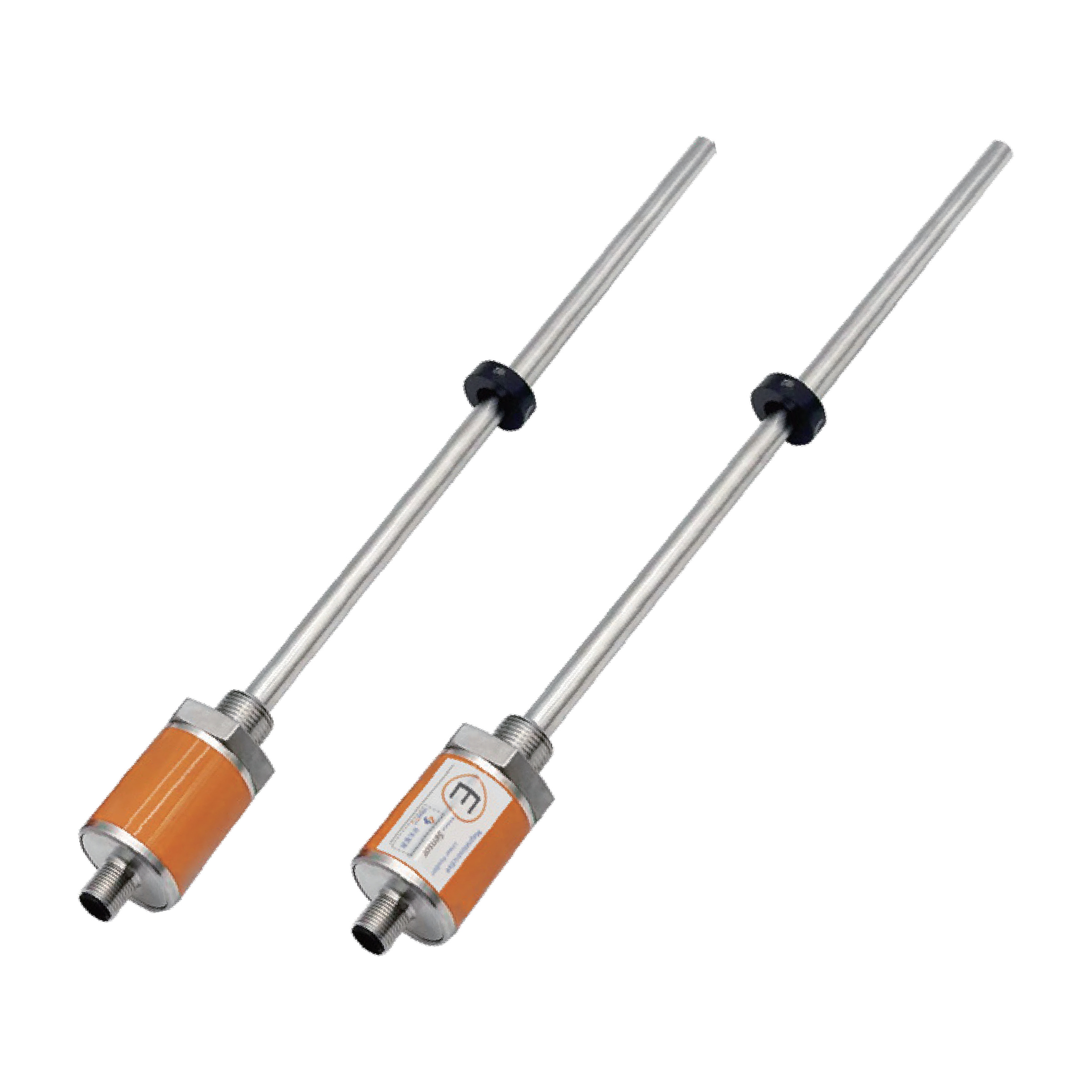

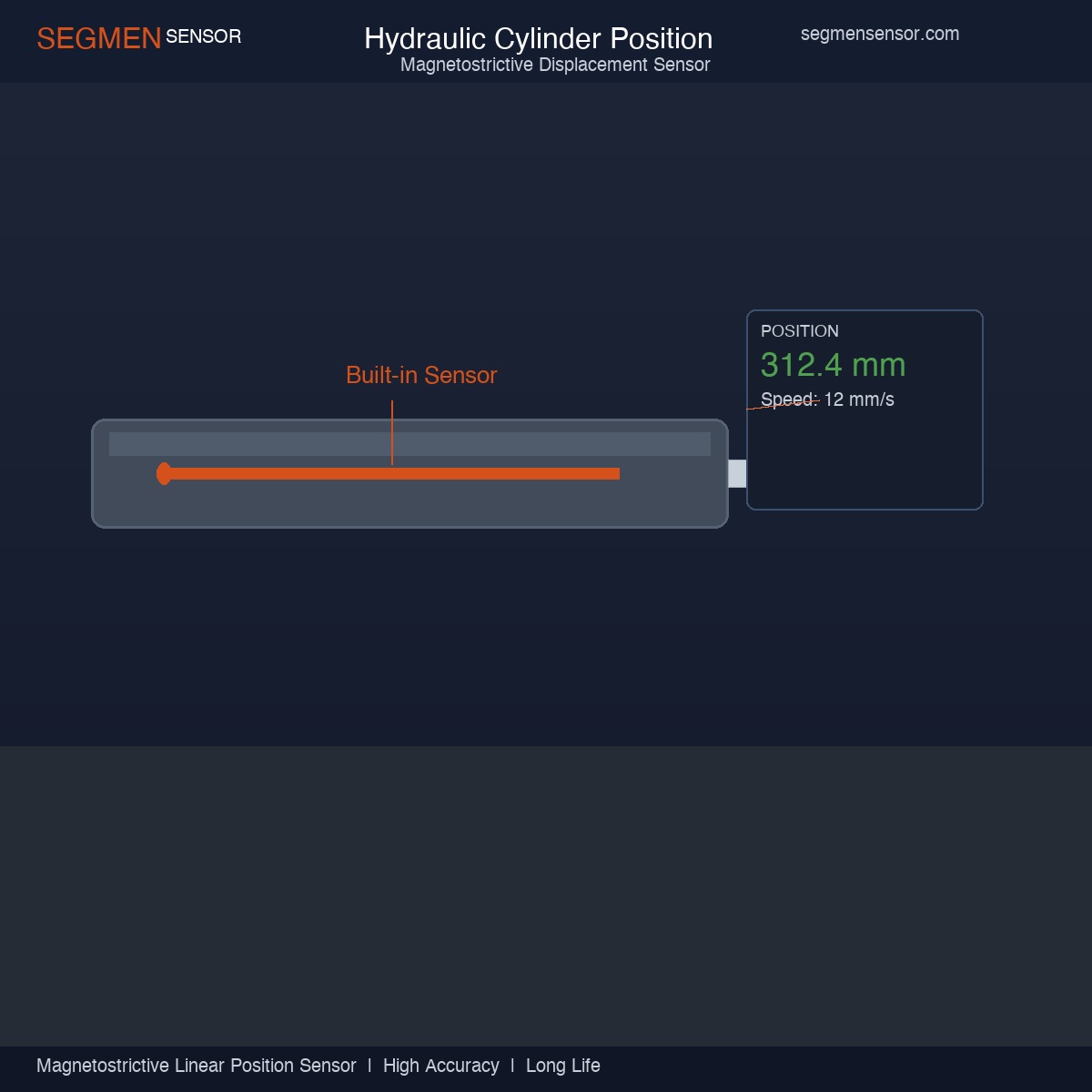

EH 系列 · 嵌入式

嵌入式安装，适合空间受限液压缸。

量程 25–4000mm模拟/RS485嵌入式

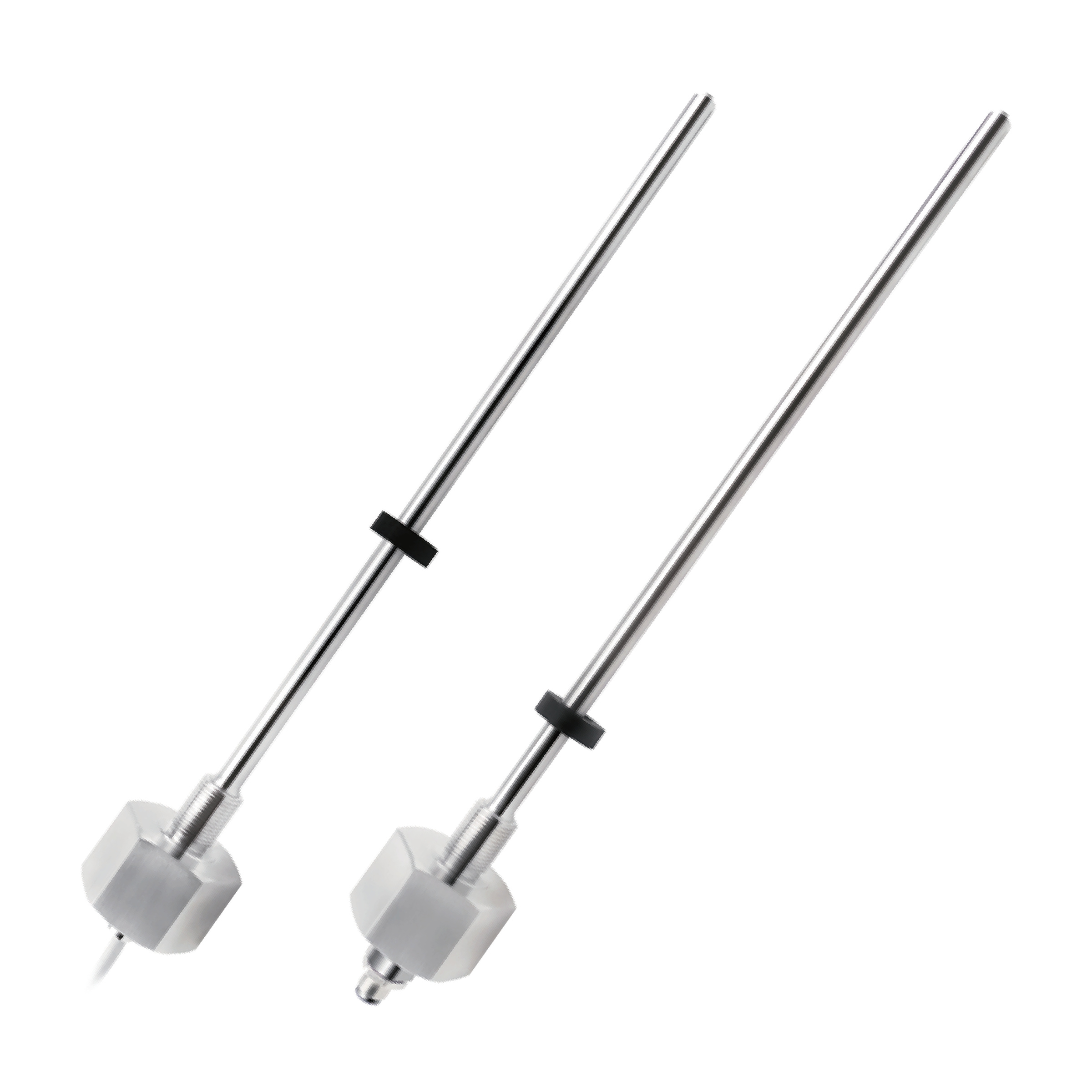

MHA 系列 · 嵌入高可靠

嵌入式高可靠设计，适用受限且高要求工况。

量程 25–4000mm模拟/RS485高可靠

技术参数

技术参数表

数据依据西格门磁致伸缩产品规格书 V1.1；非标规格可定制，下单时请与张工确认。

参数项	规格	备注
测量原理	磁致伸缩时差法	绝对值输出，非增量型
测量范围	25–4000mm	具体量程按型号/定制
分辨率	模拟量 16 位 D/A；数字量 1μm
非线性度	< ±0.01% FS（最小 ±50μm）
重复精度	< ±0.001% FS（最小 ±5μm）
输出信号	模拟量 4-20mA / 0-20mA / 0-10V、RS485(Modbus RTU)	下单时指定
供电电压	24VDC（±20%）
工作电流	< 60mA	随量程变化
更新时间	< 10ms	随量程变化 [待确认分档值]
反接保护 / 过压保护	最大 −30VDC / 最大 36VDC
绝缘强度 / 温度系数	500VDC / < 30ppm/℃
工作温度 / 存储温度	−40~+85℃ / −55~+85℃
湿度	≤ 90%，不结霜
防护等级	IP67（依型号）
结构材料	扁平/嵌入式结构，铝合金
安装方式	嵌入/扁平安装（按型号）
位置磁环	环形磁环或浮球
连接方式	直接出线或航空插头	M12 / 定制
是否定制	可定制	量程/接口/输出/防爆等级

系列对比

MH / EH / MHA 如何选？

按结构与工况可靠性要求选择。

对比项	MH	EH / MHA
结构	扁平	嵌入式
适用	U型/受限液压缸	空间受限液压缸
可靠性	标准	MHA 高可靠
量程	25–4000mm	25–4000mm

选型答疑

选型 FAQ

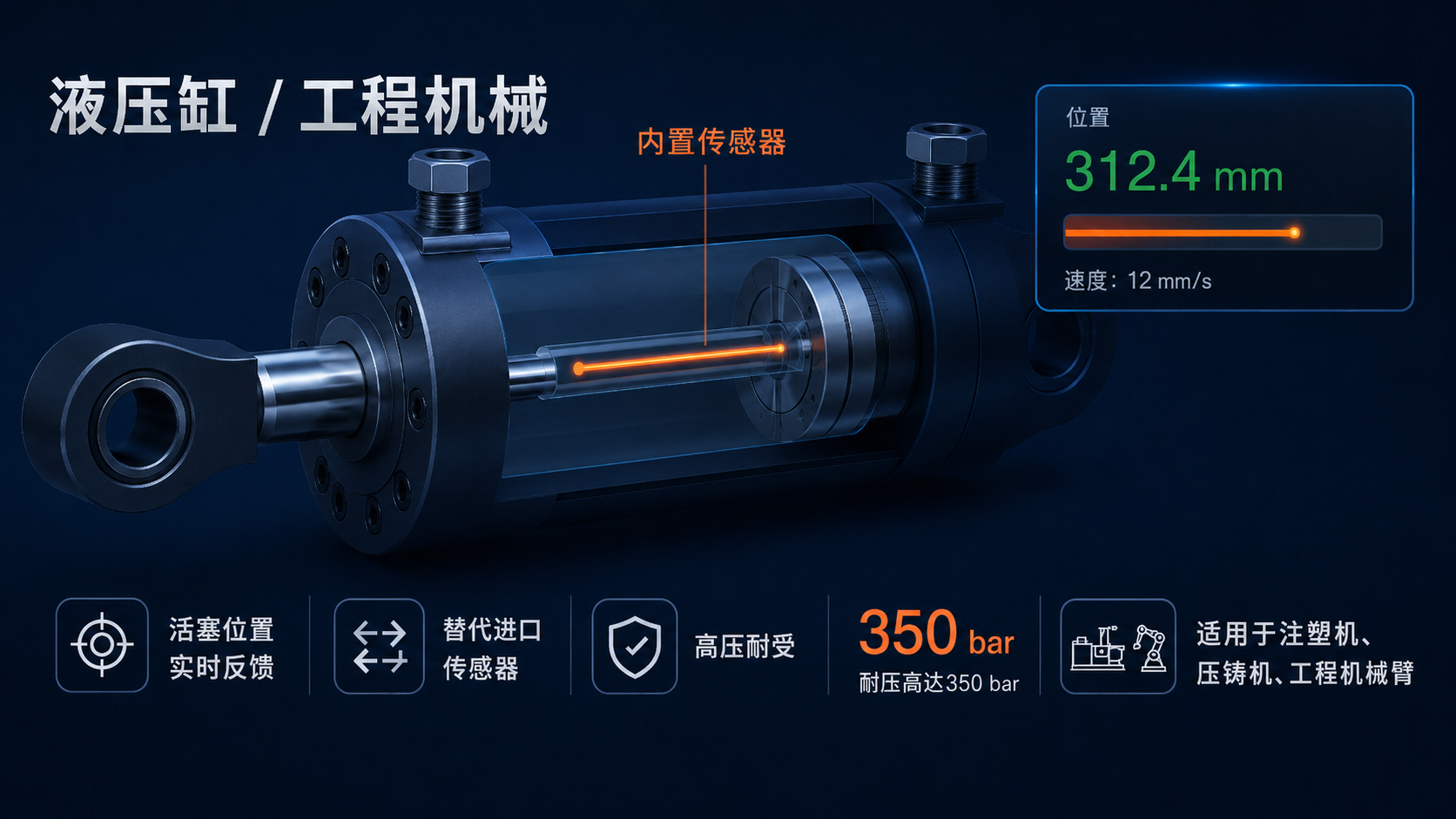

当安装空间不足、或为 U 型缸等特殊结构时，标准拉杆式难以安装，MH/EH/MHA 的扁平/嵌入式结构可适配这些受限场合。

两者都是嵌入式，MHA 针对更高可靠性要求做了强化设计，适合更恶劣或关键工况。

量程 25–4000mm，输出模拟量/RS485(Modbus RTU)，可按需定制。

可以。扁平/嵌入尺寸与安装接口可按缸体结构定制，样品起订 1 件。

进口替代

进口小型化位移传感器国产替代

西格门 MH/EH/MHA 系列对标进口小型化/嵌入式磁致伸缩位移传感器核心指标，尺寸与接口可定制、国内备货、样品交期约 15 个工作日。
