源头工厂 · OEM定制

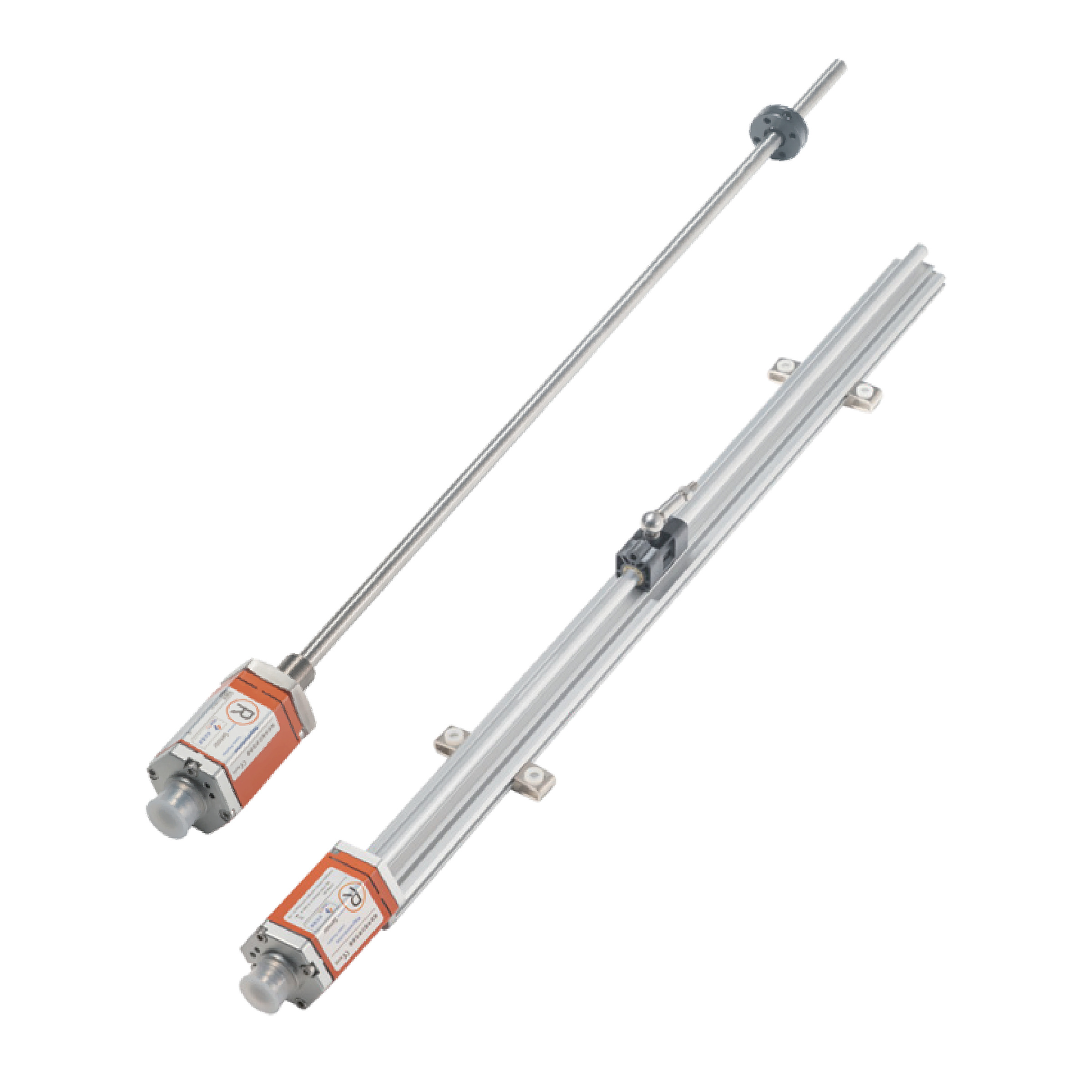

拉杆式内置液压缸
磁致伸缩位移传感器（RH / P 系列）

Name: 拉杆式·内置液压缸磁致伸缩位移传感器
Brand: SEGMENsensor 西格门传感器

杆式结构直接内置于液压/气缸内部，非接触测量活塞绝对位置。量程 25–8000mm，分辨率 1μm，耐压 35MPa 连续（P 系列 40MPa）、70MPa 峰值，电子仓与感应杆可不卸压更换。适用注塑、压铸、工程机械、船舶舵机等液压驱动设备。

量程 25–8000mm 分辨率 1μm 耐压 35–40MPa 峰值 70MPa 模拟/SSI/RS485 M18×1.5

微信获取报价填写询价表单

产品简介

什么是拉杆式内置液压缸磁致伸缩位移传感器？

拉杆式（rod-style）磁致伸缩位移传感器采用耐压外管结构，穿装进液压缸活塞中空孔内，活塞上的磁环随行程移动，传感器通过磁致伸缩时差法测得绝对位置。非接触、无磨损、上电即输出、抗振动，是液压伺服闭环的核心反馈元件。

🛢️

内置耐压

RH 耐压35MPa连续/70MPa峰值，P 系列达40MPa连续，直接承受缸内油压

🎯

绝对值 1μm

16位D/A，非线性<±0.01%FS，重复精度<±0.001%FS，上电无需归零

🔧

可维护性

电子仓与感应杆分体，可在不卸压状态下更换，减少停机

⚙️

多输出

模拟量4-20mA/0-10V、SSI、RS485(Modbus RTU)、Profinet 可选

系列构成

RH 与 P 两款拉杆式内置型

按耐压与量程需求选择对应系列。

RH 系列 · 紧凑耐压外管

内置液压缸/气缸使用，铝合金电子仓，电子仓与测杆可不卸压更换。

量程 25–8000mm35MPa连续/70MPa峰值模拟/SSI/RS485

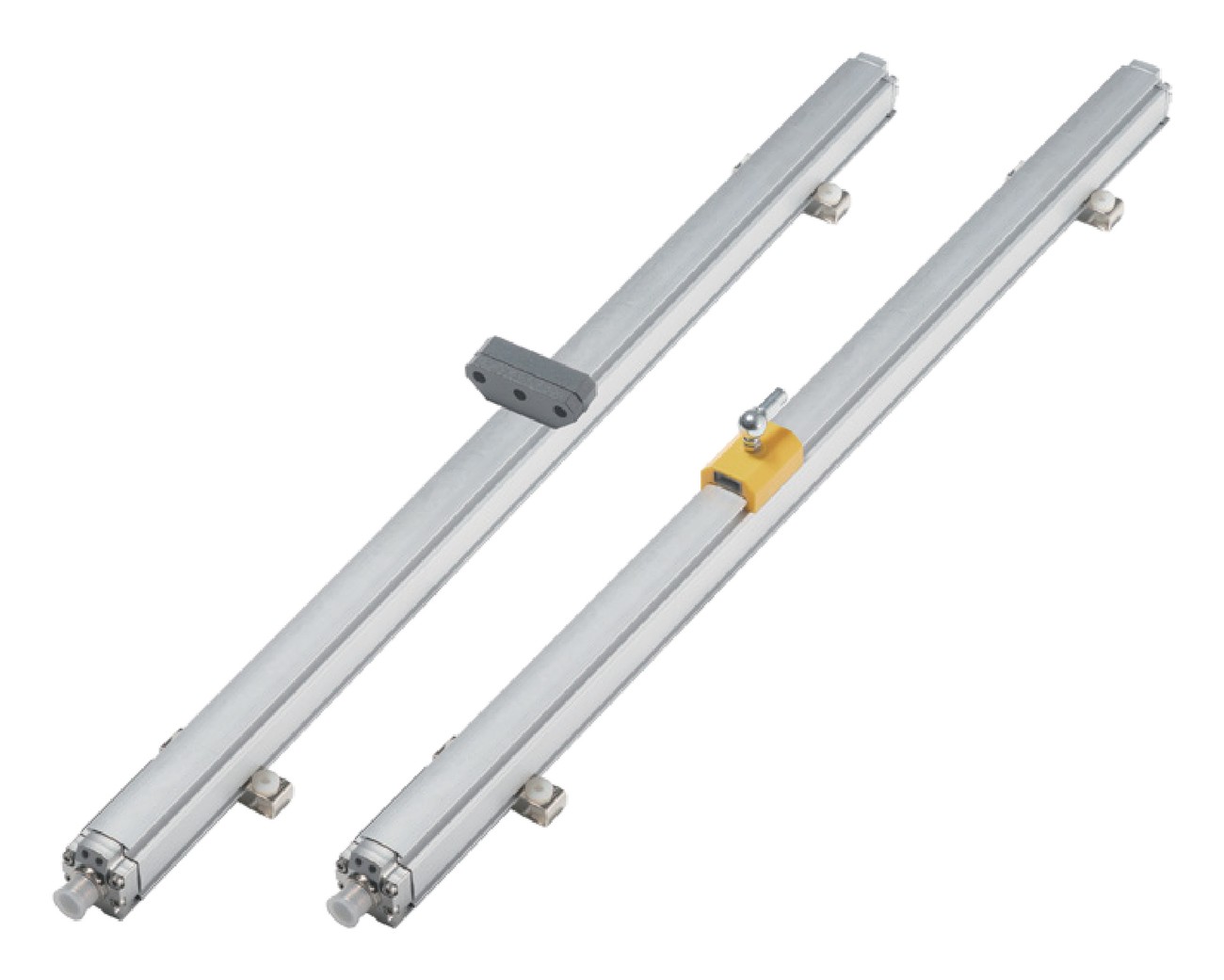

P 系列 · 高耐压

更高耐压等级，适用高压液压缸位置反馈。

量程 25–4000mm40MPa连续/70MPa峰值模拟/SSI/RS485

技术参数

技术参数表

数据依据西格门磁致伸缩产品规格书 V1.1；非标规格可定制，下单时请与张工确认。

参数项	规格	备注
测量原理	磁致伸缩时差法	绝对值输出，非增量型
测量范围	25–8000mm（RH）/ 25–4000mm（P）	具体量程按型号/定制
分辨率	模拟量 16 位 D/A；数字量 1μm
非线性度	< ±0.01% FS（最小 ±50μm）
重复精度	< ±0.001% FS（最小 ±5μm）
输出信号	模拟量 4-20mA / 0-20mA / 0-10V、SSI、RS485(Modbus RTU)、Profinet	下单时指定
供电电压	24VDC（±20%）
工作电流	< 60mA	随量程变化
更新时间	< 10ms	随量程变化 [待确认分档值]
反接保护 / 过压保护	最大 −30VDC / 最大 36VDC
绝缘强度 / 温度系数	500VDC / < 30ppm/℃
工作温度 / 存储温度	−40~+85℃ / −55~+85℃
湿度	≤ 90%，不结霜
防护等级	IP67（内置型 IP68 可选）
耐压能力	35MPa 连续 / 70MPa 峰值（P 系列 40MPa 连续）	内置液压缸型
结构材料	传感器头铝合金，外保护杆/安装法兰 304 不锈钢
安装方式	M18×1.5（可选 M20×1.5 / 3/4"-16UNF-3A）
位置磁环	环形磁环或浮球
连接方式	直接出线或航空插头	M12 / 定制
是否定制	可定制	量程/接口/输出/防爆等级

系列对比

RH 与 P 系列如何选？

按缸内工作压力与量程选择。

对比项	RH 系列	P 系列
耐压（连续）	35MPa	40MPa
峰值耐压	70MPa	70MPa
最大量程	8000mm	4000mm
典型场景	通用液压/气缸内置	高压液压缸
输出	模拟/SSI/RS485/Profinet	模拟/SSI/RS485

选型答疑

选型 FAQ

在活塞加工中空孔，磁环装于活塞端面随行程移动，传感器耐压外管穿入孔中，法兰以 M18×1.5（或 M20×1.5、3/4"-16UNF-3A）螺纹固定于缸底。安装方向任意。

RH 系列 35MPa 连续、70MPa 峰值；P 系列 40MPa 连续、70MPa 峰值。具体以规格书与订货确认为准。

简单 PLC 模拟输入选 4-20mA/0-10V；需要绝对数字读数选 SSI 或 RS485(Modbus RTU)；工业以太网选 Profinet。

可定制。量程在 25–8000mm 内按行程指定，螺纹与出线/航空插头形式均可定制，样品起订 1 件。

进口替代

进口拉杆式位移传感器国产替代

西格门 RH/P 系列对标进口一线品牌拉杆式内置型核心指标（分辨率 1μm、非线性 <±0.01%FS、耐压 35–70MPa），国内备货、样品交期约 15 个工作日，量程与接口全定制，助力液压设备降本与快速交付。
