下表含西格门自有基线参数，非标可定制；具体数值以规格书/订货确认为准。
| 参数项 | 参数（自有基线·以订货确认） | 备注 |
|---|---|---|
| 测量原理 | 差动变压器（初级+双次级+铁芯） | 差动电压线性 |
| 分辨率 | <0.1μm | 高分辨 |
| 量程 | 2–10mm（可定制更大） | 以订货确认 |
| 激励电压 | 约 3V / 1Vrms | 满量程输出=灵敏度×激励×量程 |
| 输出 | 0-10V / 4-20mA | 分体式可选 |
| 防护等级 | IP64 | 型号而定 |

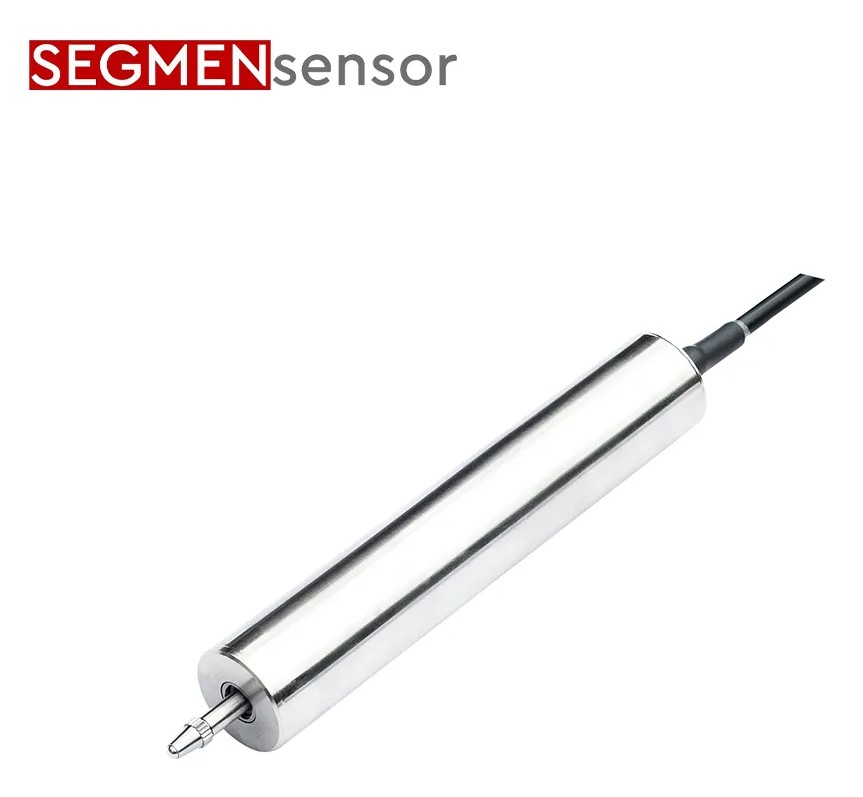

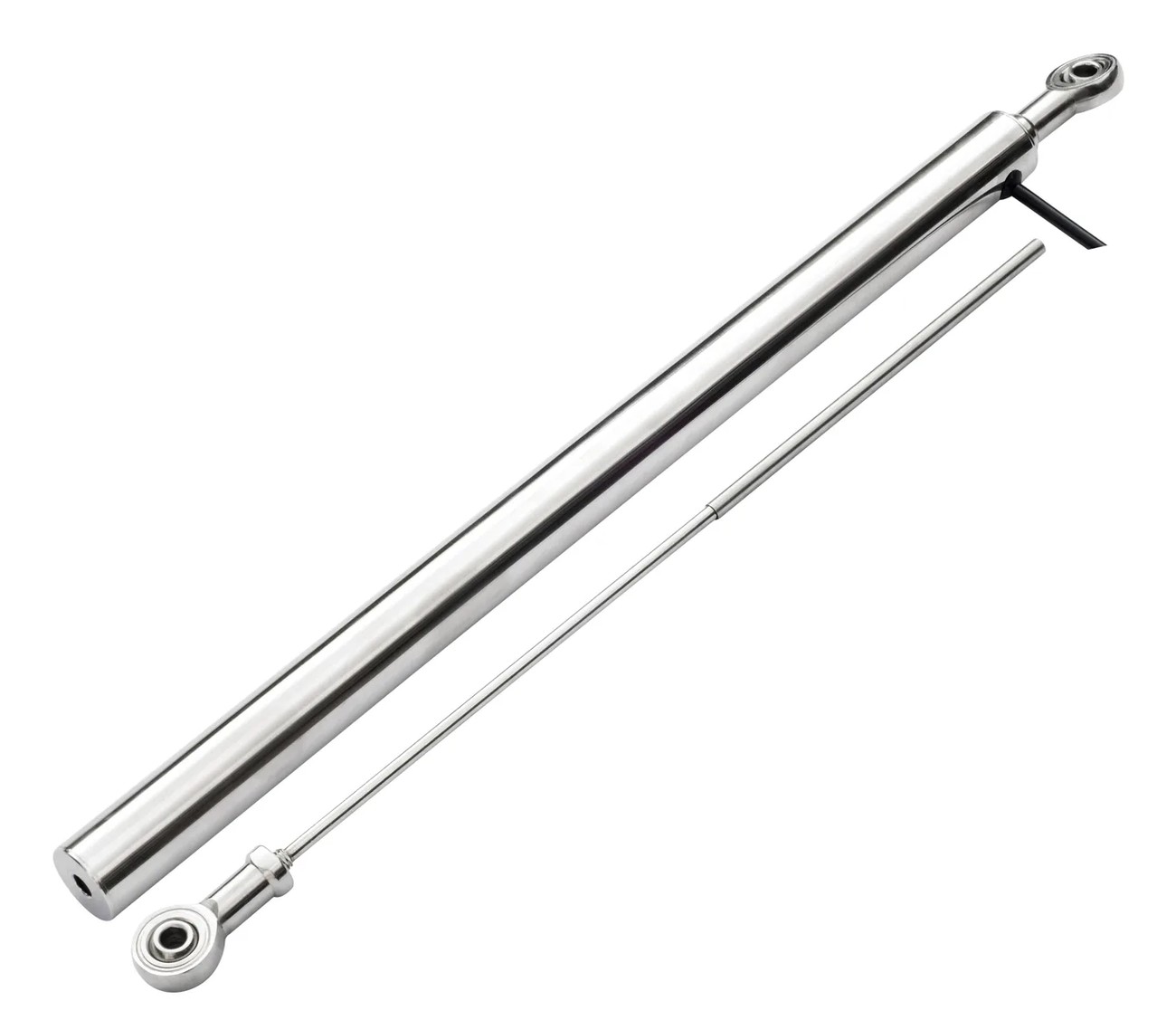

| 结构 | 杆式/弹簧探头/分体式 | 接触式 |
AC-LVDT 需外部激励与信号调理，耐环境更佳；DC-LVDT 内置解调、直接输出模拟量，接线简单便于对接 PLC。数值为行业通用范围，以订货确认。
| 对比项 | AC-LVDT（交流型） | DC-LVDT（直流型） |
|---|---|---|
| 激励/供电 | 外部 AC 激励（常 50Hz–5kHz） | 直流供电（如 9–28VDC） |
| 信号处理 | 需外置信号调理器解调 | 内置解调电路 |
| 输出 | mV/V 差动交流 | 0-5V / 0-10V / 4-20mA |
| 接线 | 四线/六线 | 三线，直连 PLC/采集 |
| 适用 | 高温/耐辐照等严苛环境 | 常规工业，接线简单 |
针对高温、高压/水下、防爆、微型、冗余与回弹探头等场景可定制；激励频率、温漂范围（常见 -40~+150℃ 耐温型）以型号与订货确认。
面向精密位移测量：材料试验机、液压伺服、阀位反馈、精密机床。
| 对标项 | 行业常见（公开值·未核实） | 西格门（以订货确认） |
|---|---|---|
| 线性度 | 约 ±0.25%FS | <±0.1%FS（高精度型） |
| 分辨率 | 约 0.1μm | <0.1μm（理论无限分辨） |
| 量程 | ±0.1~±500mm | 2~10mm 起 · 可定制更大 |
| 现场服务 | 进口件常数周~数月 | 源头工厂 · OEM · 工作日响应 |
"行业常见"为同行公开资料（未逐项核实）仅作对比；本型号数值以规格书与订货、我们工程师确认为准。国产替代进口位移传感器，同档精度 · 交期快 · 支持 OEM 定制。严苛环境选型见 《LVDT严苛环境选型》。
| 工况 / 需求 | 推荐结构 | 关键参数（以订货确认） | 输出与接线 |
|---|---|---|---|

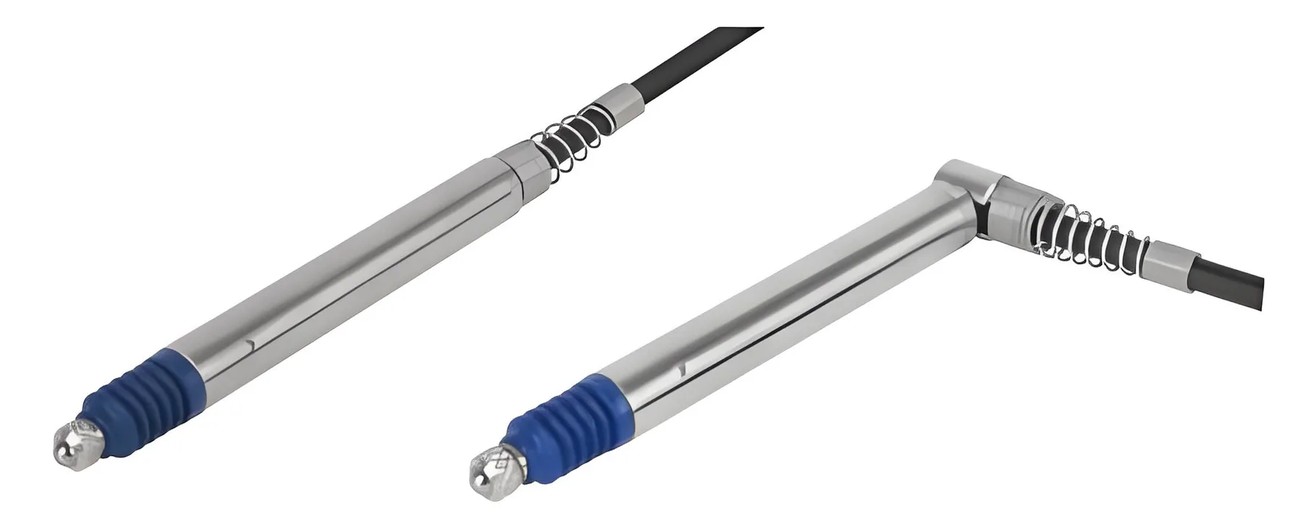

| 材料试验机、引伸计、精密测厚 | 弹簧回弹探头式 | 量程 2–10 mm，分辨率 <0.1 μm | 直流型 0-10V / 4-20mA，三线直连 PLC |
| 液压伺服阀、阀位反馈 | 杆式（铁芯与被测杆连接） | 量程按阀芯行程定制，抗冲击振动 | 4-20mA，适合长线传输 |
| 汽轮机调门、热处理等高温设备 | 交流型 LVDT + 外置信号调理器 | 可定制 +200 ℃ 耐温型 | 传感器端为线圈，调理器放在常温区 |
| 空间受限设备、在线检测工装 | 分体式 / 小外径探头 | 量程 2–10 mm，可定制更大 | 0-10V；线长与接头可定制 |
| 阀门转角、舵面等角度测量 | RVDT 角位移 | 以 RVDT 页参数为准 | 差动输出 / 模拟量 |
| 对比项 | LVDT 位移传感器 | 磁致伸缩位移传感器 | 激光位移传感器 |
|---|---|---|---|
| 测量方式 | 接触式：铁芯随被测件移动，与线圈不接触 | 非接触：磁环随活塞移动，绝对位置输出 | 非接触：光学三角测量 |
| 行程 | 2–10 mm 起，可定制更大 | 25–8000 mm | 数十至数百 mm（型号而定） |
| 分辨率 | <0.1 μm | 以 SGM 系列规格书为准 | 约 1 μm 级（三角型，型号而定） |
| 安装 | 外置探头 / 杆式 | 可内置液压缸（如 SGM-PR10）或型材外置 | 对准被测表面，需避开油雾遮挡 |
| 典型场景 | 试验机、阀位反馈、精密测厚 | 液压缸、注塑机、压机、储罐液位 | 测厚、振动、外形尺寸 |
| 怎么选 | 短行程 + 最高分辨率 | 长行程 / 缸内 / 绝对位置 | 不能接触 / 表面测量 |
告诉我们行程、精度、安装方式、工作温度和输出信号要求，工程师在工作日 24 小时内提供型号建议和报价，OEM 贴牌与结构定制同样欢迎。
