下表为行业通用范围（未逐项核实）；具体分辨率/行程/输出以规格书/订货确认为准。
| 参数项 | 行业通用范围（未核实·以订货确认） | 备注 |
|---|---|---|
| 测量原理 | 光栅莫尔条纹（光电计数） | 数字输出 |

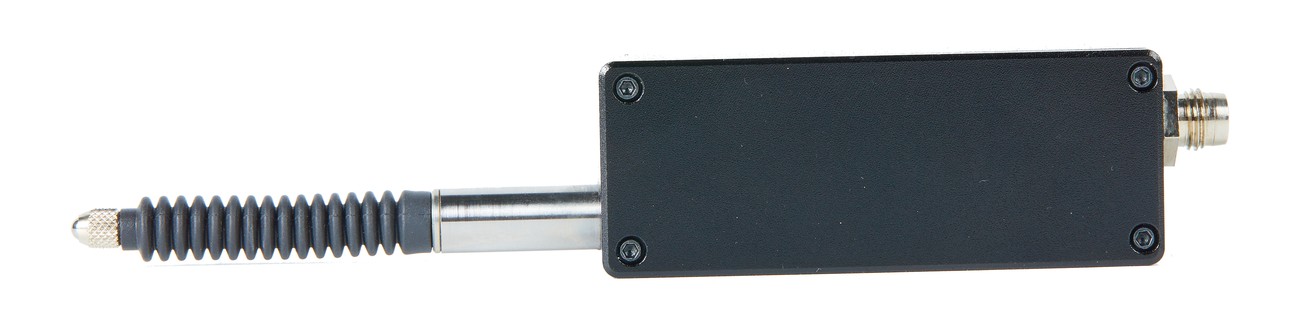

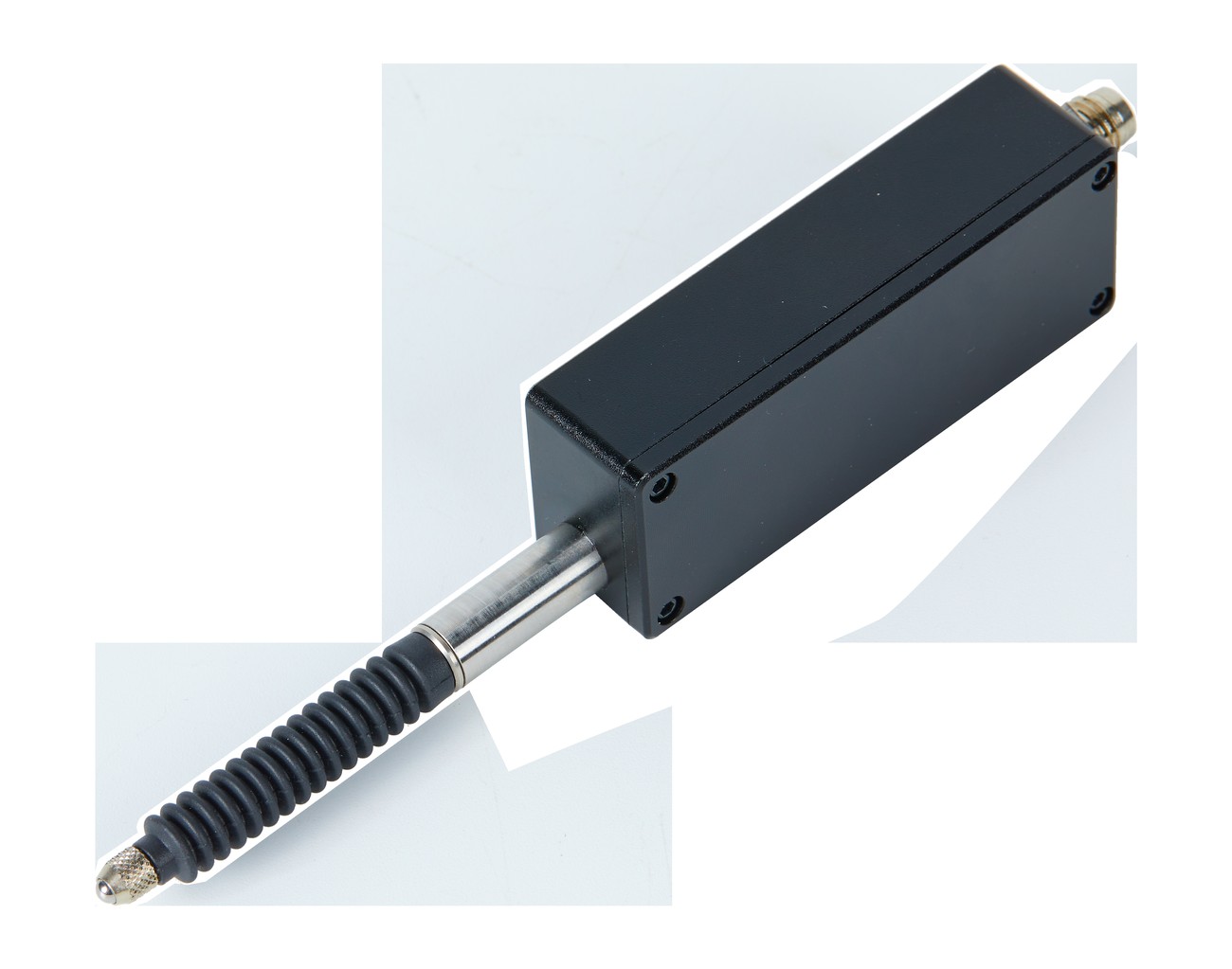

| 形态 | 接触式弹簧测头 / 直线光栅尺 | 下单指定 |
| 分辨率 | 微米级（随栅距/细分） | 以订货确认 |
| 量程/行程 | 按型号（测头 mm 级、光栅尺更长） | 以订货确认 |
| 输出 | 数字（TTL/RS422 等）/ 显示表 | 下单指定 |
| 重复性 | 高（光栅计数） | 随型号 |
| 防护等级 | IP 视型号 |
莫尔条纹放大 + 电子细分，是光栅尺高分辨率的核心；栅距、细分与判向共同决定分辨率与方向识别。
指示光栅与标尺光栅成微小夹角 θ 叠放，形成莫尔条纹，条纹宽度 W ≈ ω/θ（ω 为栅距）。莫尔条纹有放大作用：如 ω=0.01mm、θ=0.01rad 时放大约 100 倍，从而把对微小栅距的测量转换为对条纹计数的测量。
| 环节 | 说明（行业通用） |
|---|---|
| 栅距 ω | 如 50 线对/mm → 栅距 0.02mm |
| 电子细分 | 一个莫尔条纹宽度内布 4 个光电器件，可四细分 |
| 分辨率 | 0.02mm 四细分 → 约 5μm 计数脉冲（可更高细分） |
| 判向 | 两路相位差 π/2 信号整形为方波，判方向 + 计数 |
| 光栅类型 | 透射光栅 / 反射光栅；增量式 / 绝对式 |
以上为行业通用范围（含公开资料，未逐项核实）；具体数值以型号与订货确认为准。
面向高分辨直线位移：机床、精密平台、计量检测。
| 对标项 | 行业常见（公开值·未核实） | 西格门（以订货确认） |
|---|---|---|
| 分辨率 | 微米级（随细分） | 微米级 · 细分可选 |
| 输出 | 增量 / 绝对 | 增量 / 绝对可选 |
| 防护 | 需防污防尘 | 封闭防污结构 |
| 成本 / 交期 | 进口高价 | 国产替代 · 交期快 |
"行业常见"为同行公开资料（未逐项核实）仅作对比；本型号数值以规格书与订货、我们工程师确认为准。国产替代进口位移传感器，同档精度 · 交期快 · 支持 OEM 定制。
